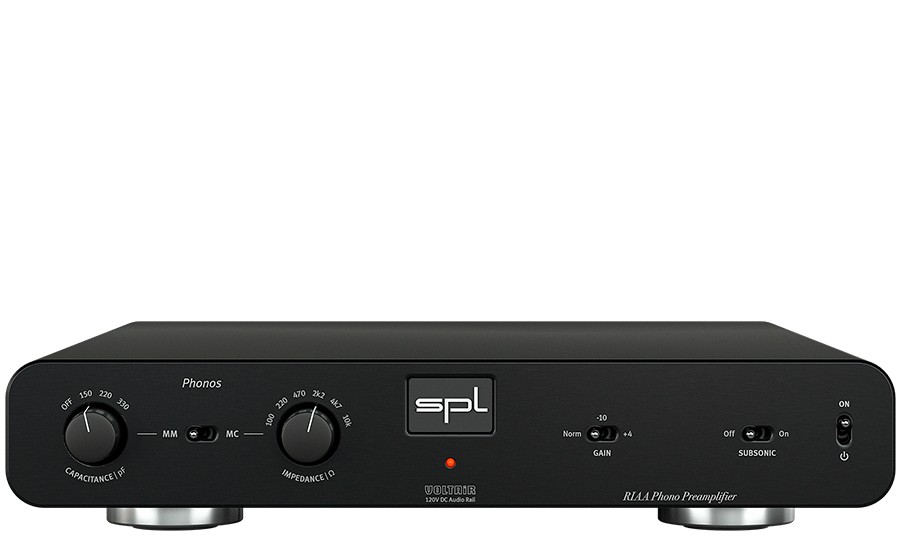

SPL Audio Phonos - 51274

SPL Audio Phonos

  • 0 valoraciones
En stock Envío gratis
Acabados
Black Red Silver

Amplía tu garantía

Financia tu compra

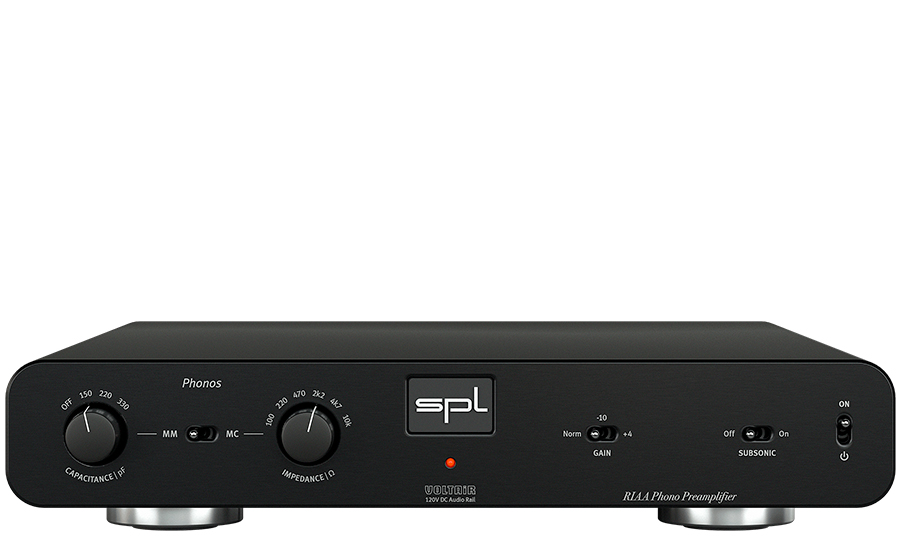

El preamplificador de fono RIAA. Este preamplificador de fono para sistemas de captación de imán móvil (MM) y bobina móvil (MC) se basa en el legendario Douglas-Self-Design.

Productos relacionados

SPL Audio Diamond
SPL Audio Phonitor x
SPL Audio Elector
SPL Audio Phonitor x + DAC768xs
SPL Audio Performer S800
SPL Audio Crossover
SPL Audio Director Mk2
SPL Audio Performer M1000
SPL Audio Performer S1200

Características

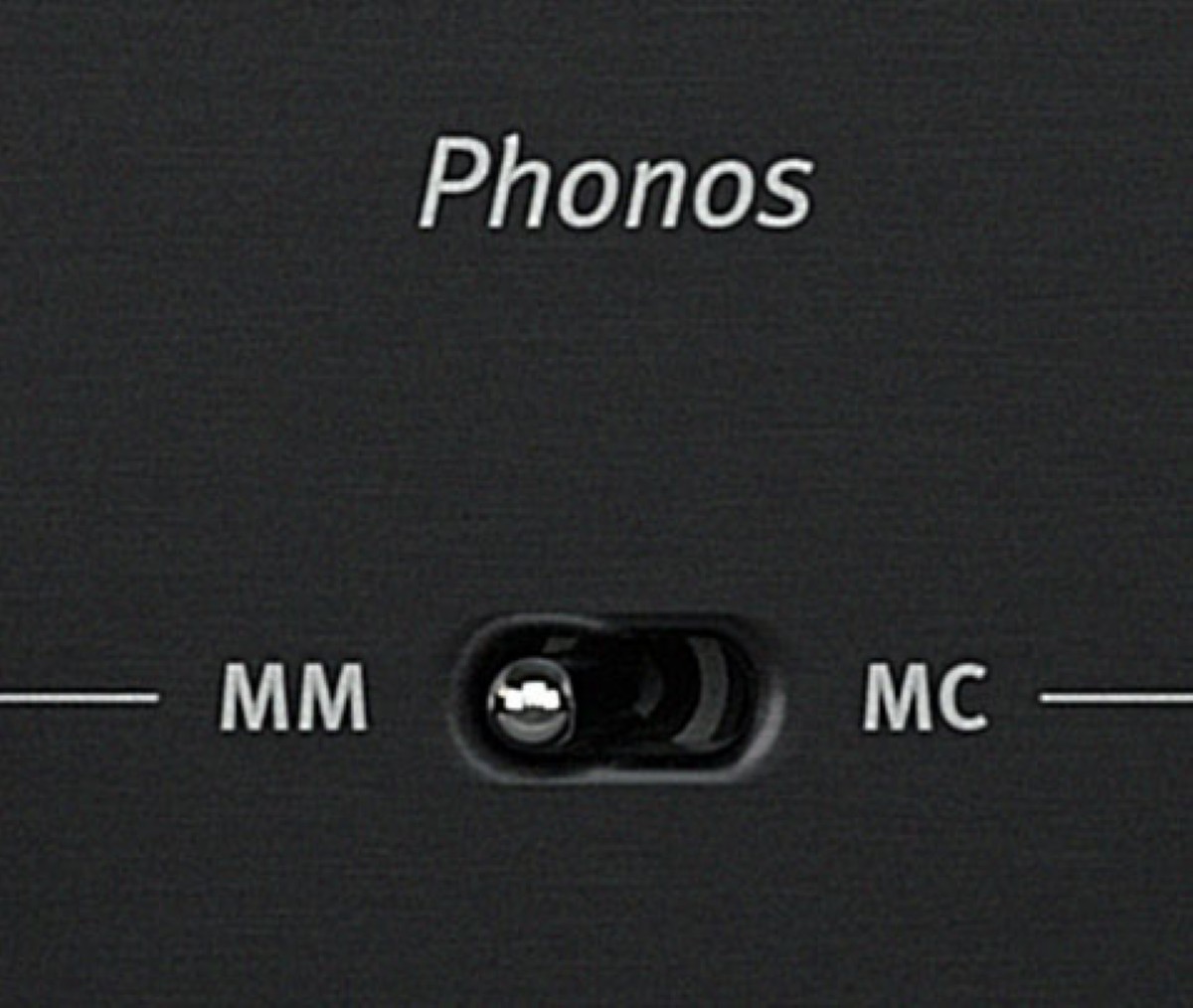

MM y MC
Existen dos sistemas de pastilla para tocadiscos:
Imán Móvil (MM) y Bobina Móvil (MC).

Imán en movimiento.

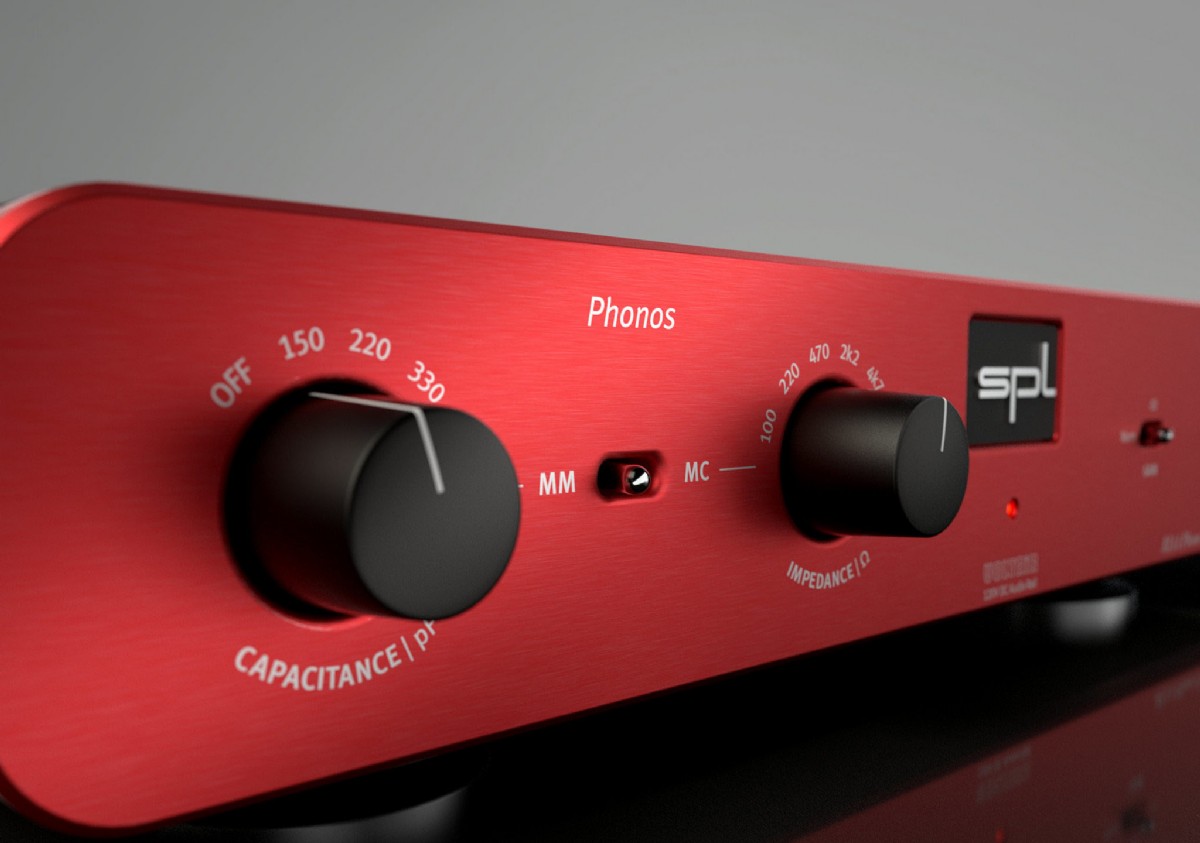

Las pastillas de imán móvil generan un pequeño voltaje al mover un imán entre bobinas de cobre. Las pastillas MM tienen una inductancia e impedancia muy altas. Phonos ofrece una selección de tres condensadores para corregir la linealidad de la respuesta de frecuencia y fase. Las capacitancias son 150 pF, 220 pF y 330 pF. En posición apagada, la capacitancia está determinada por la capacitancia del cable.

Bobina móvil.
La pastilla MC también es un pequeño generador electromagnético, pero con los imanes firmemente anclados y las bobinas moviéndose entre ellos, es decir, exactamente lo contrario que la pastilla MM.

Sin embargo, la tensión de salida es muy baja, de sólo unos pocos cientos de microvoltios, por lo que es más sensible al ruido y al zumbido inducido. Esto hace que el diseño del preamplificador sea todo un desafío, ya que la tensión de salida tan baja debe preamplificarse sin ruido. Phonos ofrece uno de los preamplificadores de fono más potentes para sistemas MC con una preamplificación de hasta 71,5 dB. Gracias a la tecnología de 120 V, los preamplificadores son extremadamente silenciosos, lineales y sincronizados en fase.

Las pastillas MC tienen una inductancia e impedancia muy bajas.

Esto significa que los efectos de la capacitancia del cable (desde el tocadiscos hasta el preamplificador) son insignificantes. La impedancia, sin embargo, es relevante y se puede configurar en seis posiciones: 100, 220, 470, 2,2 k, 4,7 k y 10 kOhm.

Si existe alguna duda sobre qué impedancia coincide con la de la pastilla, también se pueden cambiar las impedancias hasta que se determine acústicamente la respuesta de frecuencia lineal.

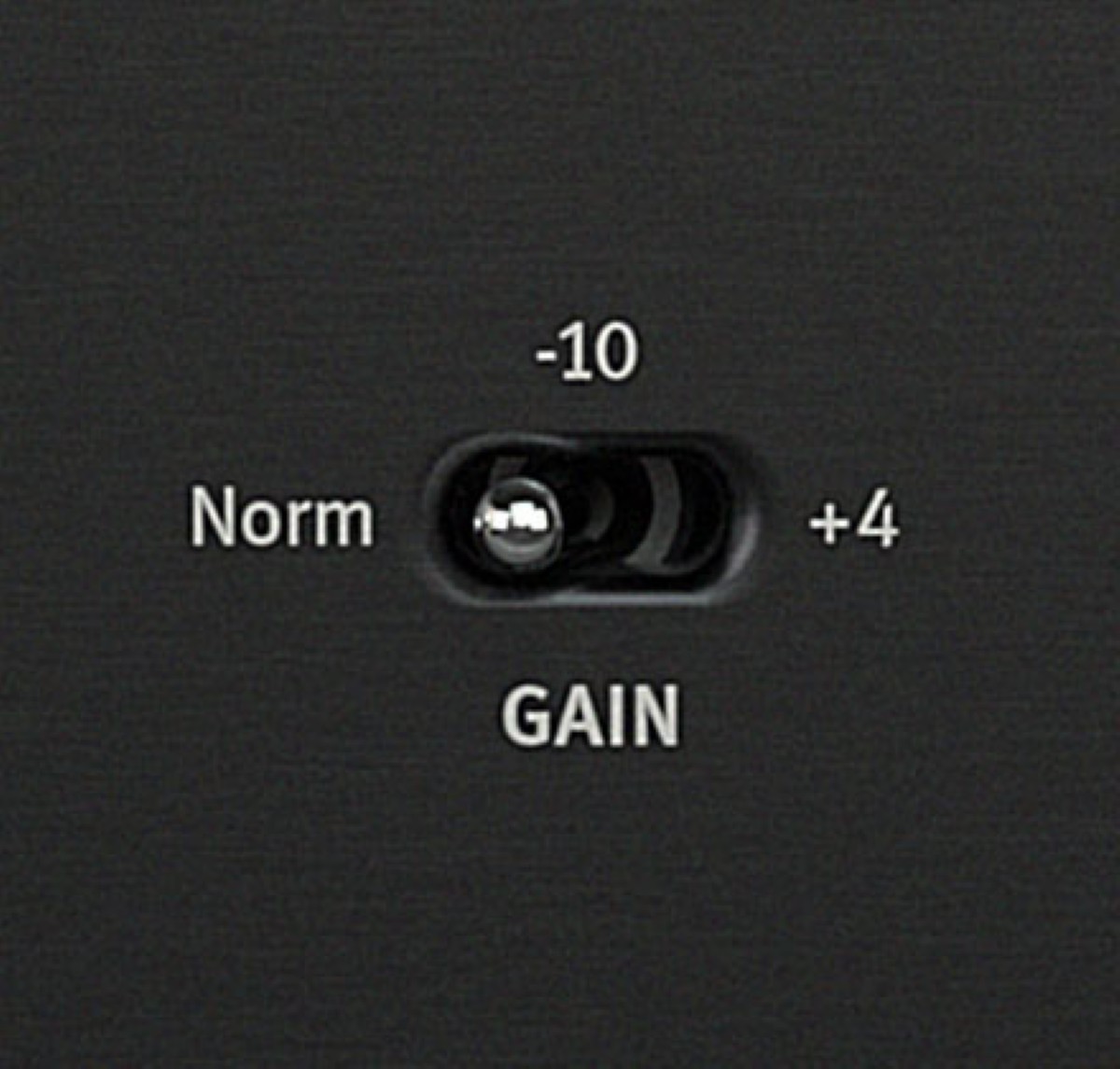

Nivel perfecto.
El control de ganancia se puede utilizar para determinar la potencia del amplificador, en otras palabras, el nivel de salida del Phonos.
Hay tres valores para elegir.
En la posición “Norm”, la ganancia es de +46 dB para sistemas MM y de +67 dB para sistemas MC.

Con el interruptor en “-10”, la ganancia se reduce en 10 dB (MM = +36 dB, MC = +57 dB). Esto es óptimo en combinación con equipos HiFi estándar que funcionan con un nivel de referencia de -10 dBV.

Si el interruptor está en la posición “+4”, la ganancia aumenta en +4 dB (MM = +50 dB, MC = +71 dB).
Por tanto, el nivel de salida es casi tan alto como el de los conversores DA modernos con un nivel de referencia de 0 dBfs = 15 dBu.

Filtro subsónico.
El ruido del mecanismo de accionamiento del tocadiscos también se amplifica con la alta amplificación del rango de graves gracias a la ecualización RIAA en la reproducción.

Phonos ofrece un filtro subsónico conmutable para eliminar este ruido.

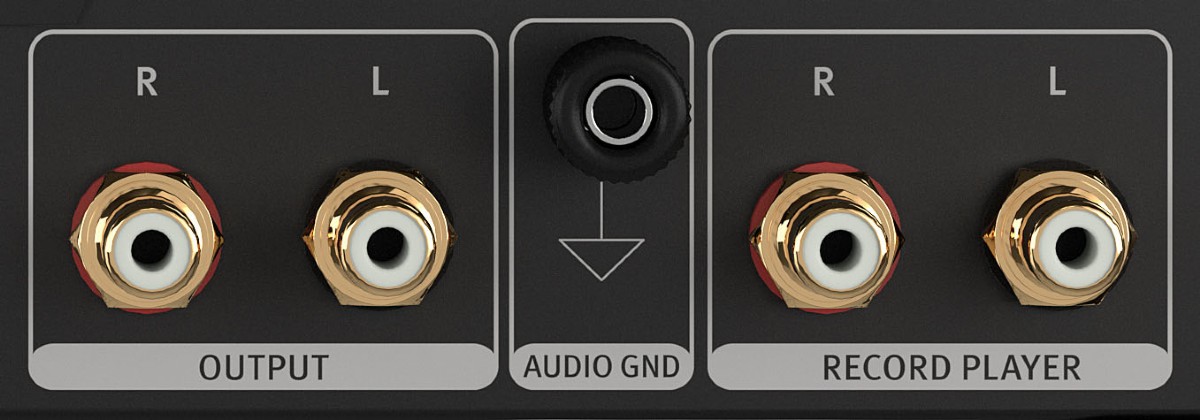

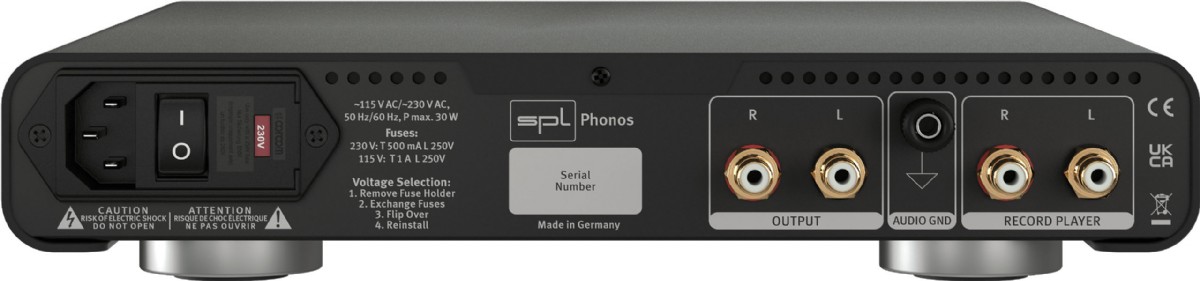

Conexiones.
Hay disponibles tomas RCA chapadas en oro para conectar el tocadiscos y para la salida a un preamplificador como el Director Mk2 o el Elector.

La conexión a tierra del tocadiscos está diseñada en forma de conector tipo banana. El cable de tierra se puede sujetar o enchufar.

Suena bien.

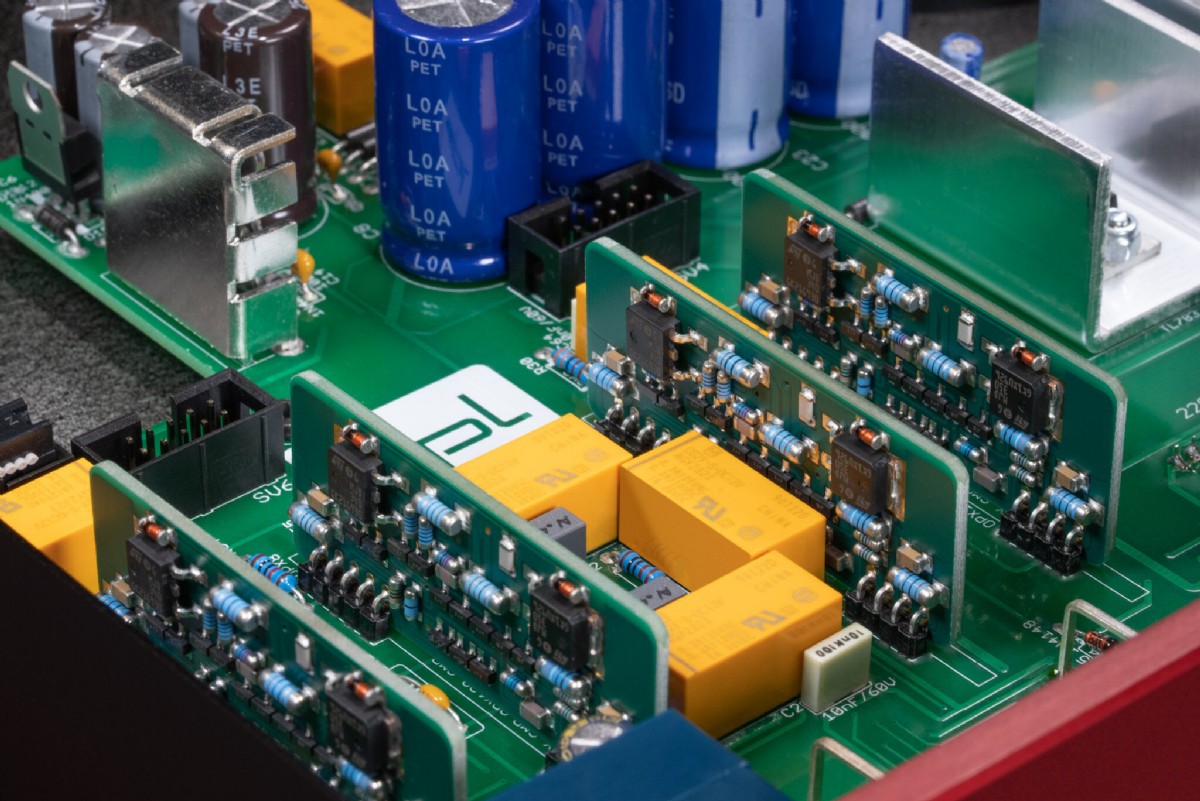

Con todos los dispositivos de la serie Professional Fidelity los desarrollamos no sólo según lo planificado, sino también de oído. Muchos componentes importantes se instalan en las placas de circuito mediante tecnología de orificio pasante. De esta manera podemos asegurarnos de que podemos utilizar los componentes con el mejor sonido.

La ecualización RIAA es una especificación para la grabación y reproducción de discos propuesta por la Recording Industry Association of America (RIAA). Las curvas de ecualización de la RIAA introdujeron un estándar industrial global de facto para discos de vinilo en 1954.

La ecualización RIAA utiliza un énfasis previo para reducir las frecuencias bajas y aumentar las frecuencias altas cuando se corta el disco (curva RIAA azul).

Los graves se reducen hasta 20 dB para proporcionar más espacio y más tiempo de reproducción de discos.

Las frecuencias altas se aumentan hasta 25 dB para aumentar la relación señal-ruido entre el ruido del soporte de grabación y la señal de audio.

Durante la reproducción ocurre exactamente lo contrario en el Phonos. El filtro de desacentuación (curva RIAA roja) compensa el preénfasis y el resultado es una respuesta de frecuencia lineal.

Autodiseño de Douglas.
La ecualización RIAA del Phonos se desarrolló según las recomendaciones de Douglas Self.

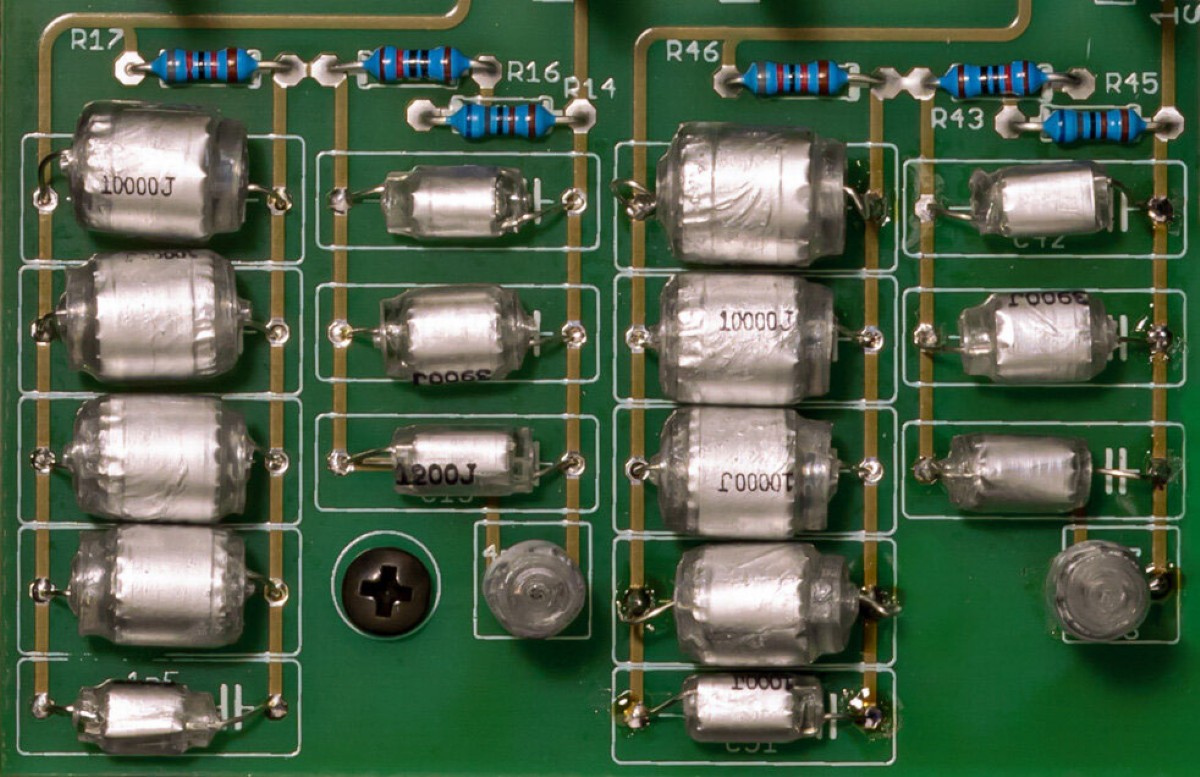

Idea: muchas capacidades pequeñas en lugar de unas pocas capacidades grandes.

Ventajas: Los condensadores se cargan y descargan más rápido, lo que da como resultado una mejor resolución y una respuesta de impulso más rápida.

En todo el ecualizador RIAA solo se utilizan condensadores Styroflex para audiófilos.

Acerca de la persona: Douglas Self es un ingeniero electrónico británico con una fuerte inclinación por el audio. Tiene títulos honoríficos de la Universidad de Cambridge y enseña psicoacústica en la Universidad de Sussex.

La tecnología VOLTAiR.
La tecnología de 120V es nuestra tecnología de referencia. La tecnología de 120V es única en el mundo. Funciona con un voltaje CC de 120 voltios. Esto es cuatro veces mayor que el de los amplificadores operacionales de semiconductores basados en circuitos integrados. En nuestra serie Professional Fidelity, nos referimos a esta tecnología insuperable como tecnología VOLTAiR.

La mayor calidad de audio posible requiere el voltaje operativo de audio más alto posible.
La tecnología de 120V funciona con +/-60 V. Para poder manejar un voltaje tan alto, hemos desarrollado amplificadores operacionales patentados especiales que pueden funcionar con un voltaje CC de +/-60 V: los amplificadores operacionales SPL 120V SUPRA. Este alto voltaje destruiría componentes convencionales y amplificadores operacionales.

La tecnología de 120V logra especificaciones técnicas y beneficios sonoros excepcionales. Técnicamente, en términos de rango dinámico, relación señal-ruido y margen dinámico. Sonoramente, en términos de riqueza de detalles y una experiencia auditiva absolutamente relajada.

Por cierto, el “120V” en el nombre de la tecnología no tiene nada que ver con el voltaje de la red local de la toma de corriente. Se trata del voltaje de funcionamiento dentro del dispositivo con el que se procesan las señales de audio.

La tensión de red procedente de la toma de corriente se transforma en la tensión secundaria requerida en la fuente de alimentación lineal interna del dispositivo con un transformador toroidal. Los rectificadores convierten este voltaje de CA en voltaje de CC requerido en el dispositivo de audio.

Comparación.
La mayoría de los dispositivos de audio funcionan con un voltaje operativo interno de +/-15 voltios y, por lo tanto, pueden procesar un nivel de entrada máximo de +21,5 dBu. Si, por ejemplo, un DAC tiene un nivel de salida de +22 dBu a 0 dBFS, los picos de nivel del material musical ya provocarían sobrecargas en la etapa de entrada del dispositivo. Todos los componentes del dispositivo de audio suelen funcionar al límite. El resultado es un sonido inestable que provoca estrés y una fatiga auditiva más rápida.

Los dispositivos SPL con tecnología VOLTAiR pueden manejar niveles de entrada de +32,5 dBu gracias al voltaje operativo interno más alto de +/- 60 voltios, ofreciendo así 12 dB más de margen. Por lo tanto, todos los componentes funcionan continuamente en el rango operativo óptimo. El resultado es una experiencia sonora muy agradable, natural y relajada. Para que puedas disfrutar de tu música en cada detalle.

Especificaciones
Vista de impresión
Entrada y salida analógica: RCA
Impedancia de entrada (MM)
47 kΩ
Impedancia de entrada (MC)
conmutable
Impedancia de salida
75 Ω
Rango de frecuencia (-3 dB)
10 Hz – 100 kHz
Diafonía (1 kHz)
-80 dBu
Preamplificador de imán móvil (MM)
Amplificación (Norma)
46dB
Amplificación (-10 dB)
36dB
Amplificación (+4 dB)
50dB
Capacitancia (conmutable)
Apagado, 150 pF, 220 pF y 330 pF
Ruido (ponderado A; amplificación de 46 dB)
-85,3 dBu
Gama dinámica
131,3dB
Preamplificador de bobina móvil (MC)
Amplificación (Norma)
67dB
Amplificación (-10 dB)
56dB
Amplificación (+4 dB)
71,5dB
Impedancia (conmutable)
100 Ω, 220 Ω, 470 Ω, 2,2 kΩ, 4,7 kΩ, 10 kΩ
Ruido (ponderado A, amplificación de 67 dB)
-61,7 dBu
Gama dinámica
128,7dB

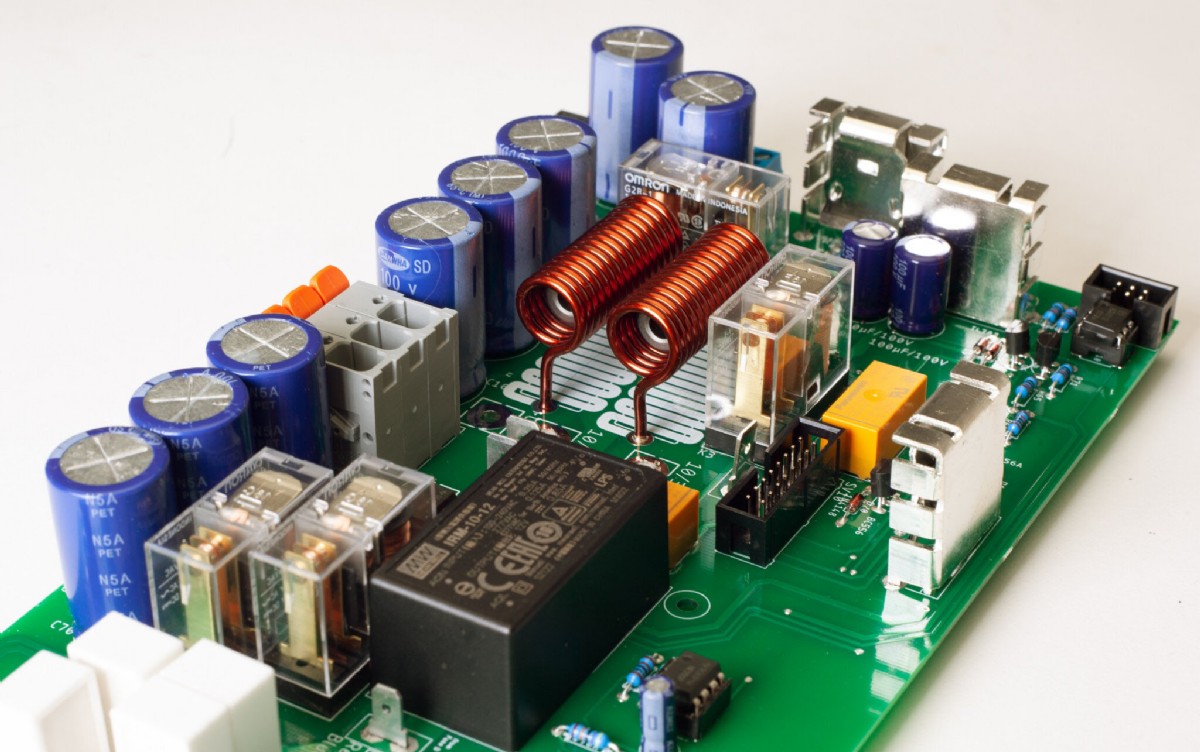

Fuente de alimentación lineal interna con transformador toroidal blindado
Voltaje de funcionamiento para audio analógico.
+/- 60V
Tensión de funcionamiento para relés y LED.
+ 12V
Fuente de alimentación principal
Tensión de red (seleccionable, ver cámara de fusibles)
230 V CA / 50; 115 V CA / 60 Hz
Fusible para 230 V
T 0,5 A
Fusible para 115 V
T 1 A
El consumo de energía
máx. 30VA
Consumo de energía en espera
< 0,3W

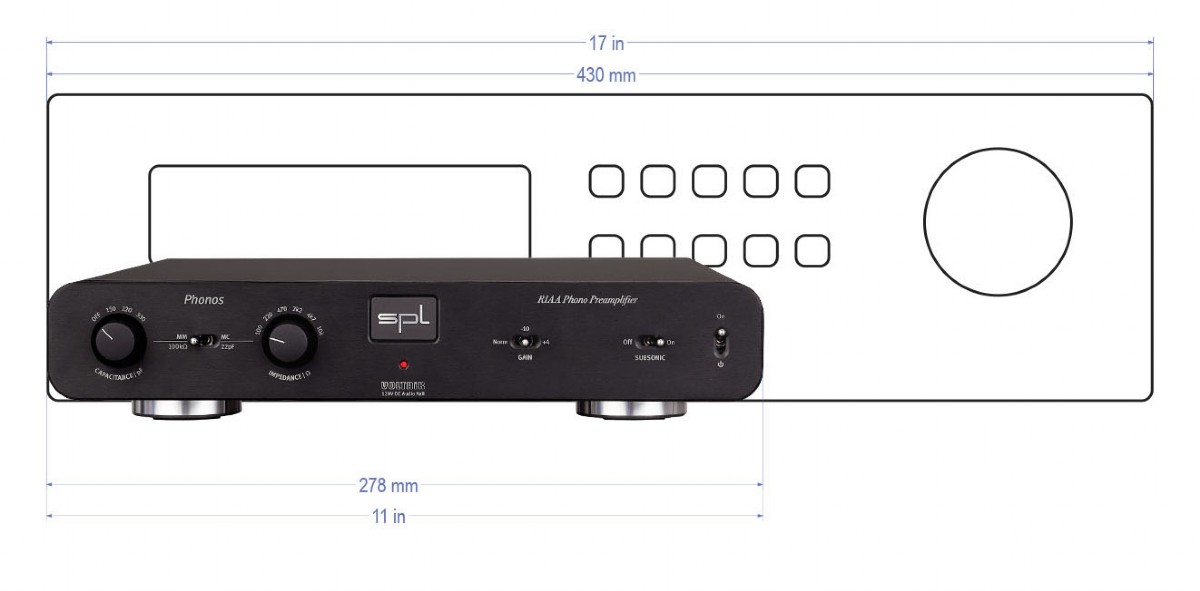

Dimensiones y peso
An x Al x P (ancho x alto, incluidos pies x profundidad)
278x100x300mm
11x4x11,81 pulgadas
Unidad de peso
3,2 kilos
7,05 libras
Peso de envío (incluido embalaje)
4,3 kilos
9,48 libras
