Características
Diamond ofrece conectividad para seis fuentes digitales y un reloj externo. La tecnología superior VOLTAiR y el DAC premium con el inigualable DLP120 combinado con un control de volumen analógico que permite la resolución más alta a cualquier volumen hacen del Diamond un conversor DA único que ofrece los mejores escenarios sonoros con una sensación analógica inigualable.
Todo bajo control.
El volumen se ajusta con un mando giratorio macizo de aluminio fresado. El potenciómetro Alps RK27 “Big Blue” brinda una agradable sensación de rotación de “cuchara en la miel”.
Fuente de alegría.
Se pueden conectar hasta 6 (!) fuentes estéreo digitales a Diamond.
Diamond ofrece una entrada estéreo USB y AES, así como dos entradas estéreo ópticas y coaxiales. A través de USB se puede convertir tanto audio PCM como audio DSD. El audio PCM se recibe en formato S/PDIF, tanto coaxial (RCA), óptico (Toslink F06) como balanceado (AES/EBU).

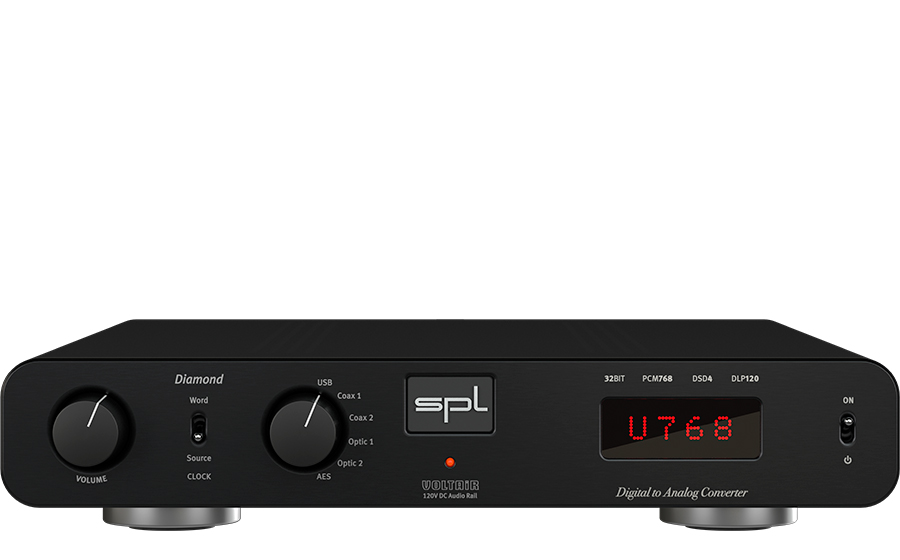

La selección de fuente se realiza a través del control de selección en el frente. La entrada seleccionada también se muestra en la pantalla LED de matriz de puntos: USB, COA1, COA2, OPT1, OPT2 o AES.
Después de aproximadamente dos segundos, la pantalla muestra el tipo de fuente de reloj y la frecuencia de muestreo detectada.
Siempre a tiempo
Diamond no sólo puede sincronizarse con el reloj integrado en la señal fuente alimentada digitalmente.
Como especialista en reproductores digitales, Diamond ofrece una entrada de reloj. La fuente de la
La señal del reloj se puede seleccionar mediante el interruptor CLOCK.
Fuente = Diamond se sincroniza con el reloj digital en la señal fuente.
Word = Diamond se sincroniza con el reloj digital presente en WORD IN.
Bien informado
El DAC detecta automáticamente la frecuencia de muestreo y la resolución de la fuente de reproducción digital. No importa si está conectado un transmisor, un ordenador, un reproductor de CD o un reloj externo.

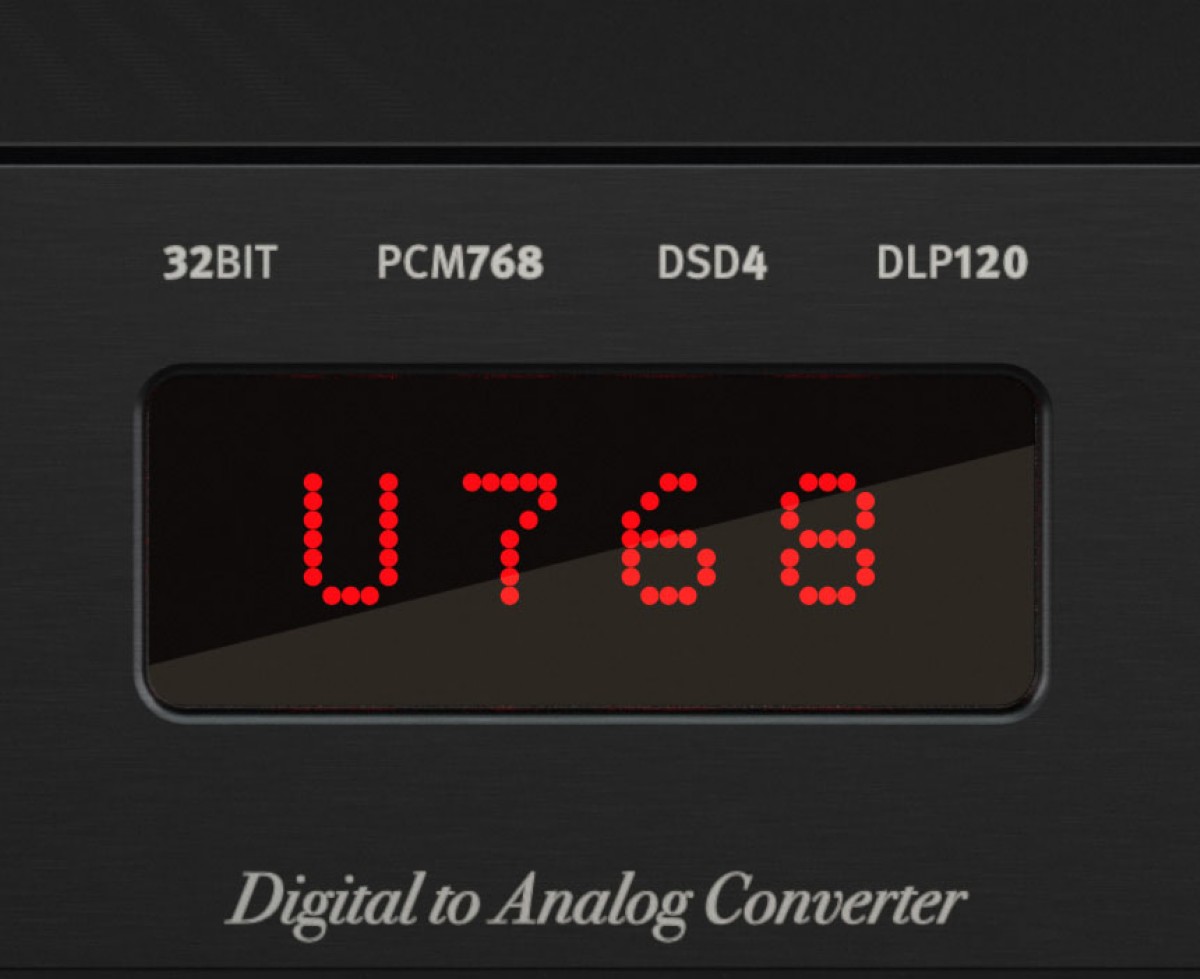

La frecuencia de muestreo detectada y la fuente de reloj seleccionada se muestran en la pantalla LED de matriz de puntos. Por ejemplo, U768 es un acrónimo de señal de reloj en la secuencia USB con un
frecuencia de muestreo de 768 kHz.

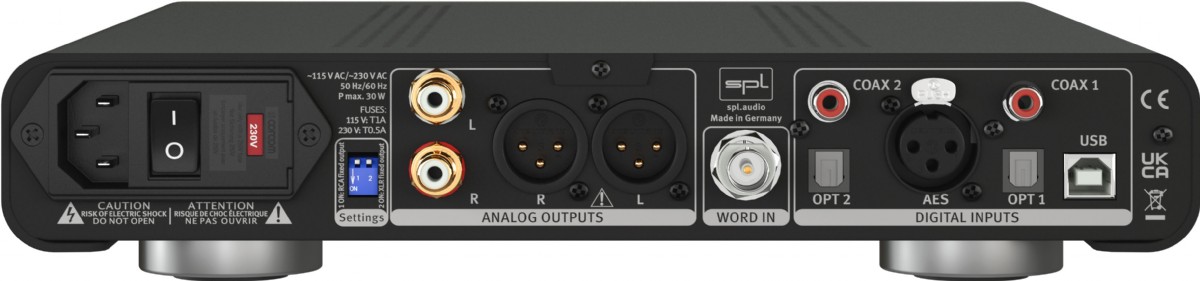

Diamond proporciona dos pares de salidas estéreo para conectar amplificadores de potencia o altavoces activos. Un par de salidas con XLR y el otro con salidas RCA. Ambos tienen la misma señal de salida, que se controla mediante el control de volumen del panel frontal.

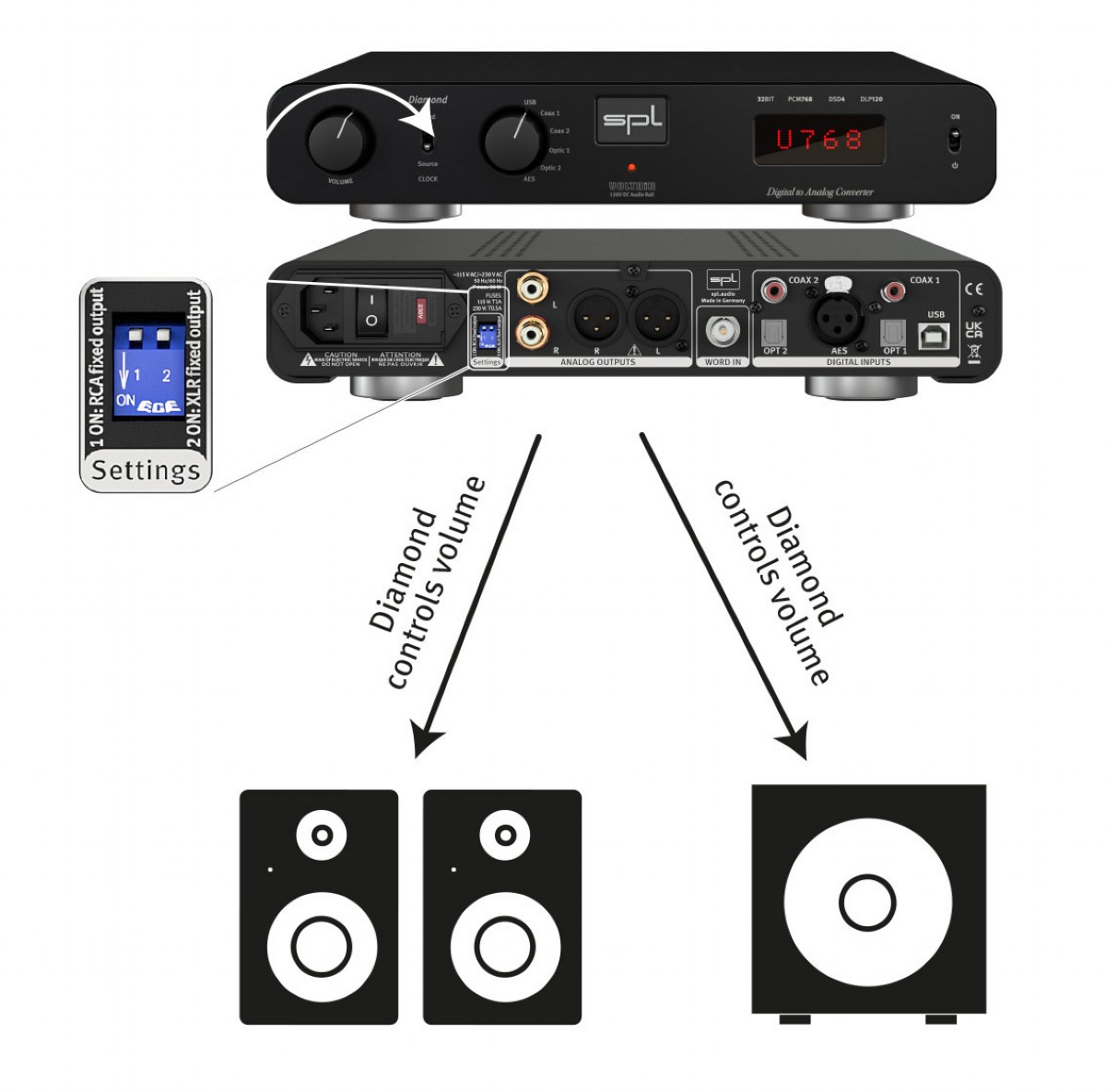

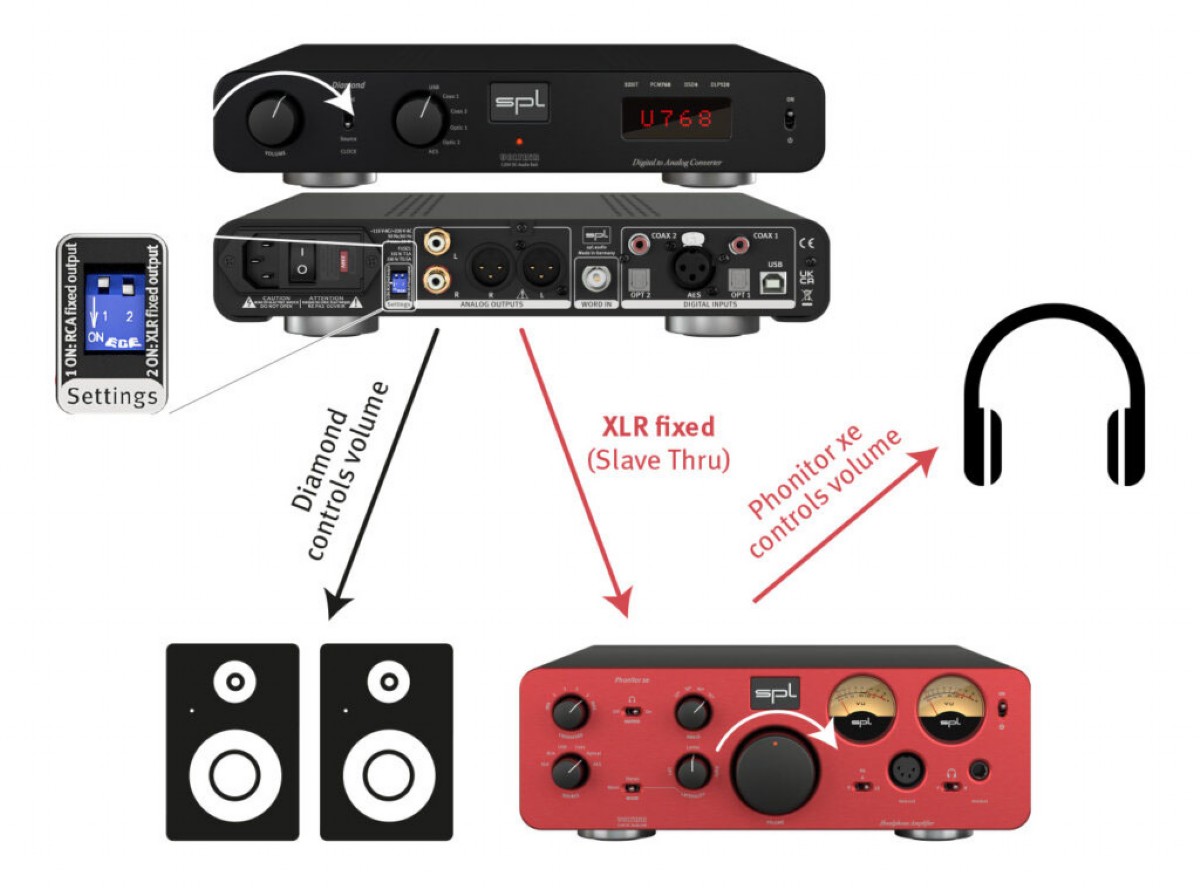

El control de volumen de ambas salidas se puede desconectar individualmente de la ruta de señal mediante un interruptor DIP en la parte posterior del dispositivo. Por ejemplo, a una de las salidas se puede conectar un amplificador de auriculares con su propio control de volumen.
El aclamado chip DAC premium AKM AK4490 Velvet Sound™ se utiliza como chip convertidor en el conversor digital a analógico, que gracias a su arquitectura reproduce los detalles de sonido más finos.
Convierte audio PCM con una resolución de 32 bits y una frecuencia de muestreo de hasta 768 kHz, lo que equivale a 16 veces la resolución de un CD. Direct Stream Digital también es compatible con una resolución de hasta DSD4 o DSD256. A diferencia del DAC 768xs, el DAC768 no sólo ofrece una entrada digital AES/EBU, sino también el SPL DLP120 con tecnología VOLTAiR.
La salida analógica del chip DAC debe filtrarse mediante un filtro de paso bajo. DLP120 tiene dos de ellos: uno para audio PCM y otro para audio DSD, ya que se requieren diferentes frecuencias de atenuación.
A diferencia de todos los demás DAC del mundo, los filtros de paso bajo aquí están construidos con tecnología VOLTAiR, que proporciona una ventaja en dinámica, margen y sonido.
Suena bien
Con todos los dispositivos de la serie Professional Fidelity los desarrollamos no sólo según lo planificado, sino también de oído. Muchos componentes importantes se instalan en las placas de circuito mediante tecnología de orificio pasante. De esta manera podemos asegurarnos de que podemos utilizar los componentes con el mejor sonido.
La tecnología VOLTAiR
La tecnología de 120V es nuestra tecnología de referencia. La tecnología de 120V es única en el mundo. Funciona con un voltaje CC de 120 voltios. Esto es cuatro veces mayor que el de los amplificadores operacionales de semiconductores basados en circuitos integrados. En nuestra serie Professional Fidelity, nos referimos a esta tecnología insuperable como tecnología VOLTAiR.
La mayor calidad de audio posible requiere el voltaje operativo de audio más alto posible.
La tecnología de 120V funciona con +/-60 V. Para poder manejar un voltaje tan alto, hemos desarrollado amplificadores operacionales patentados especiales que pueden funcionar con un voltaje CC de +/-60 V: los amplificadores operacionales SPL 120V SUPRA. Este alto voltaje destruiría componentes convencionales y amplificadores operacionales.
La tecnología de 120V logra especificaciones técnicas y beneficios sonoros excepcionales. Técnicamente, en términos de rango dinámico, relación señal-ruido y margen dinámico. Sonoramente, en términos de riqueza de detalles y una experiencia auditiva absolutamente relajada.
Por cierto, el “120V” en el nombre de la tecnología no tiene nada que ver con el voltaje de la red local de la toma de corriente. Se trata del voltaje de funcionamiento dentro del dispositivo con el que se procesan las señales de audio.
La tensión de red procedente de la toma de corriente se transforma en la tensión secundaria requerida en la fuente de alimentación lineal interna del dispositivo con un transformador toroidal. Los rectificadores convierten este voltaje de CA en voltaje de CC requerido en el dispositivo de audio.
Comparación
La mayoría de los dispositivos de audio funcionan con un voltaje operativo interno de +/-15 voltios y, por lo tanto, pueden procesar un nivel de entrada máximo de +21,5 dBu. Si, por ejemplo, un DAC tiene un nivel de salida de +22 dBu a 0 dBFS, los picos de nivel del material musical ya provocarían sobrecargas en la etapa de entrada del dispositivo. Todos los componentes del dispositivo de audio suelen funcionar al límite. El resultado es un sonido inestable que provoca estrés y una fatiga auditiva más rápida.
Los dispositivos SPL con tecnología VOLTAiR pueden manejar niveles de entrada de +32,5 dBu gracias al voltaje operativo interno más alto de +/- 60 voltios, ofreciendo así 12 dB más de margen. Por lo tanto, todos los componentes funcionan continuamente en el rango operativo óptimo. El resultado es una experiencia sonora muy agradable, natural y relajada. Para que puedas disfrutar de tu música en cada detalle.
Especificaciones
Vista de impresión
Analógico y salidas: XLR (balanceado), RCA
Nivel máximo de salida
(0 dBFS = máx. +15 dBu)
32,5 dBu
Impedancia de salida
75 Ω
Rango de frecuencia (0 dBu)
10 Hz – 100 kHz
Diafonía (0 dBu, 1 kHz)
-108dB
THD y N (0 dBu, 1 kHz)
0,001 %
Ruido (ponderado A)
-102 dBu
Gama dinámica
(0 dBFS = +15 dBu => 117,3 dB)
134,5dB
Entradas digitales, DAC768
AES/EBU (XLR), frecuencias de muestreo PCM
44,1/48/88,2/96/176,4/192 kHz
SPDIF coaxial (RCA), frecuencias de muestreo PCM
44,1/48/88,2/96/176,4/192 kHz
SPDIF óptico (Toslink F 06), frecuencias de muestreo PCM
44,1/48/88,2/96/ con fibra de vidrio <1m 176,4/192 kHz
USB (B), frecuencias de muestreo PCM
44,1/48/88,2/96/176,4/192/352,8/384/705,6/768 kHz
USB (B), DSD sobre PCM (DoP), frecuencias de muestreo
2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256)MHz
0 dBFS calibrado a
15 dBu
Fuente de alimentación lineal interna con transformador toroidal blindado
Voltaje de funcionamiento para audio analógico.
+/- 60V
Tensión de funcionamiento para relés y LED.
+ 12V
Fuente de alimentación principal
Tensión de red (seleccionable, ver cámara de fusibles)
230 V CA / 50; 115 V CA / 60 Hz
Fusible para 230 V
T 0,5 A
Fusible para 115 V
T 1 A
El consumo de energía
máx. 40VA
Consumo de energía en espera
< 0,3W

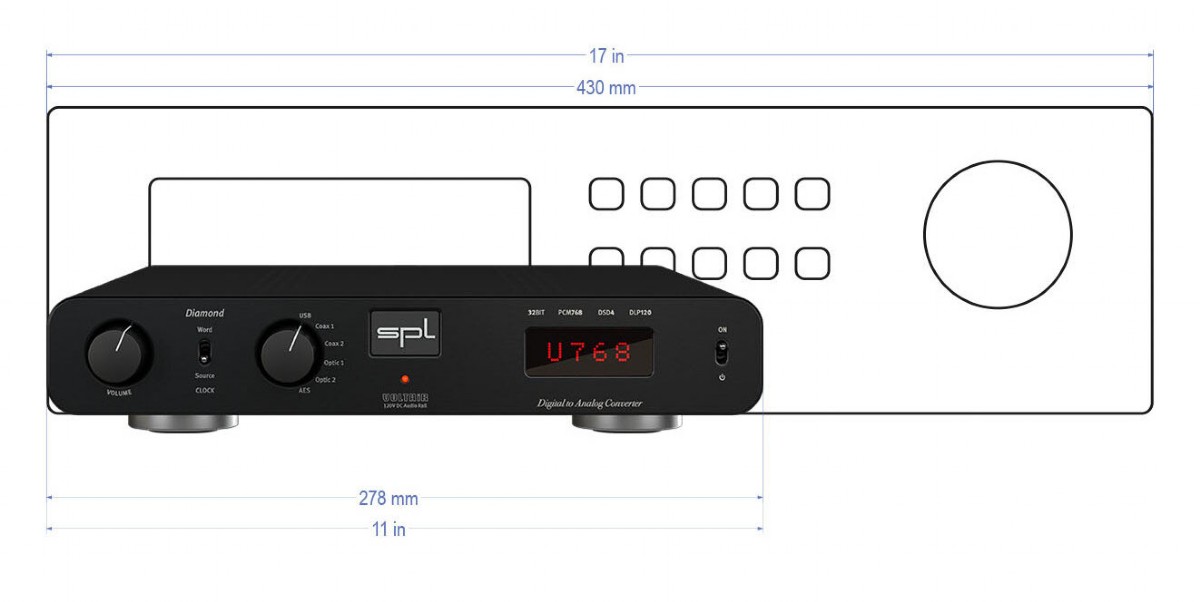

Dimensiones y peso
An x Al x P (ancho x alto, incluidos pies x profundidad)
278x57x300mm
11 x 2,24 x 11,81 pulgadas
Unidad de peso
3,15 kilos
6,95 libras
Peso de envío (incluido embalaje)
5,35 kilos
11,79 libras
