Características
Fresado a partir de sólido.

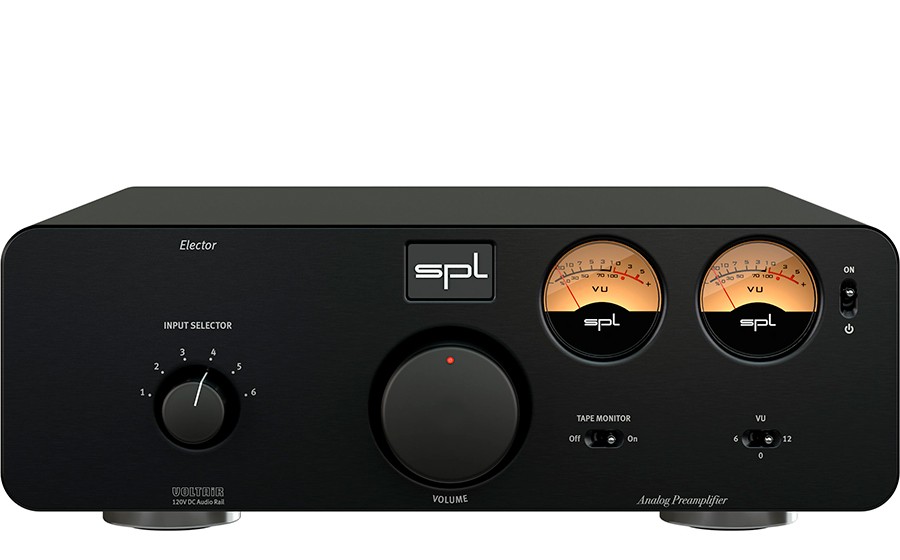

La enorme perilla de control de volumen de 45 mm tallada en aluminio es un punto culminante háptico. Su masa junto con el potenciómetro motorizado Alps RK27 “Big Blue” potencia aún más la sensación de “cuchara en la miel”.
El LED marcador rojo garantiza una buena visibilidad del parámetro de volumen incluso en ambientes oscuros.
Control remoto.
El control de volumen se puede controlar de forma remota con cualquier mando a distancia por infrarrojos.
El Elector aprende a comunicarse con él con solo presionar un botón.
Aprender de forma fácil.
Este vídeo explica cómo puedes utilizar cualquier mando a distancia por infrarrojos para controlar remotamente el volumen y la selección de fuente.
fuente de alegría
Se pueden conectar hasta seis (6 !) fuentes estéreo analógicas al Elector.

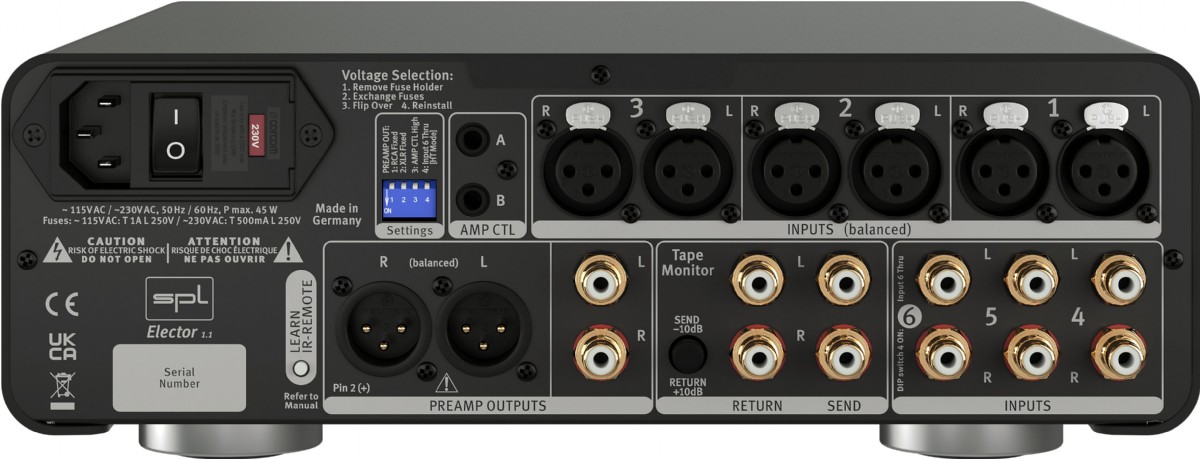

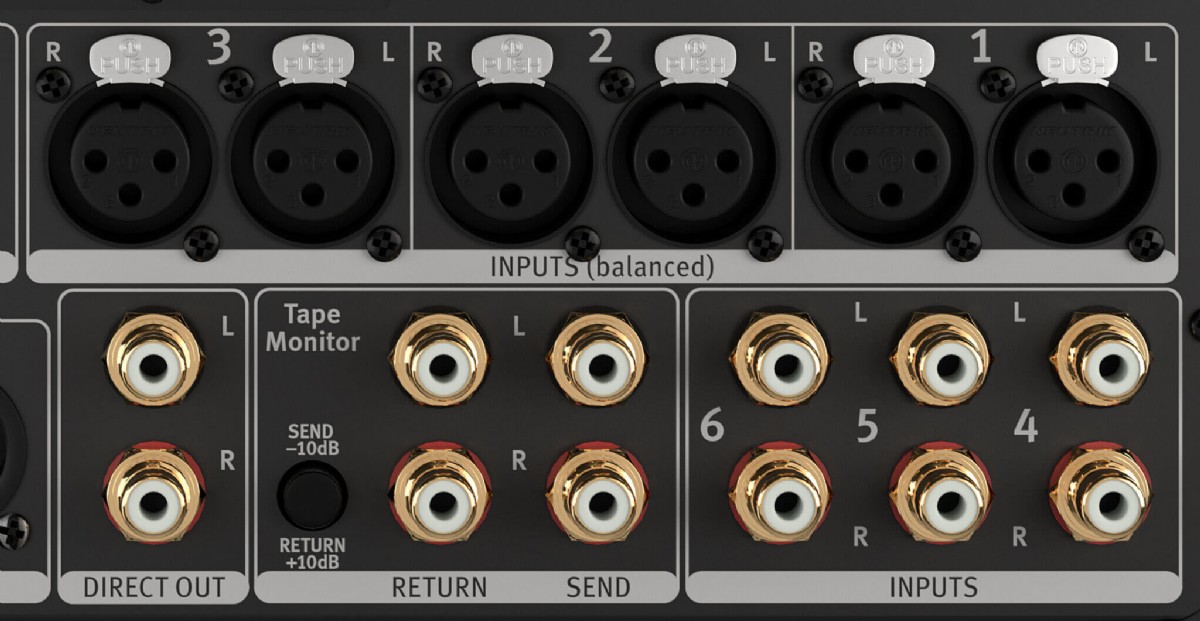

El Elector ofrece tres pares de entradas balanceadas con conectores XLR y tres entradas estándar con conectores RCA chapados en oro.
Que tiempos aquellos.

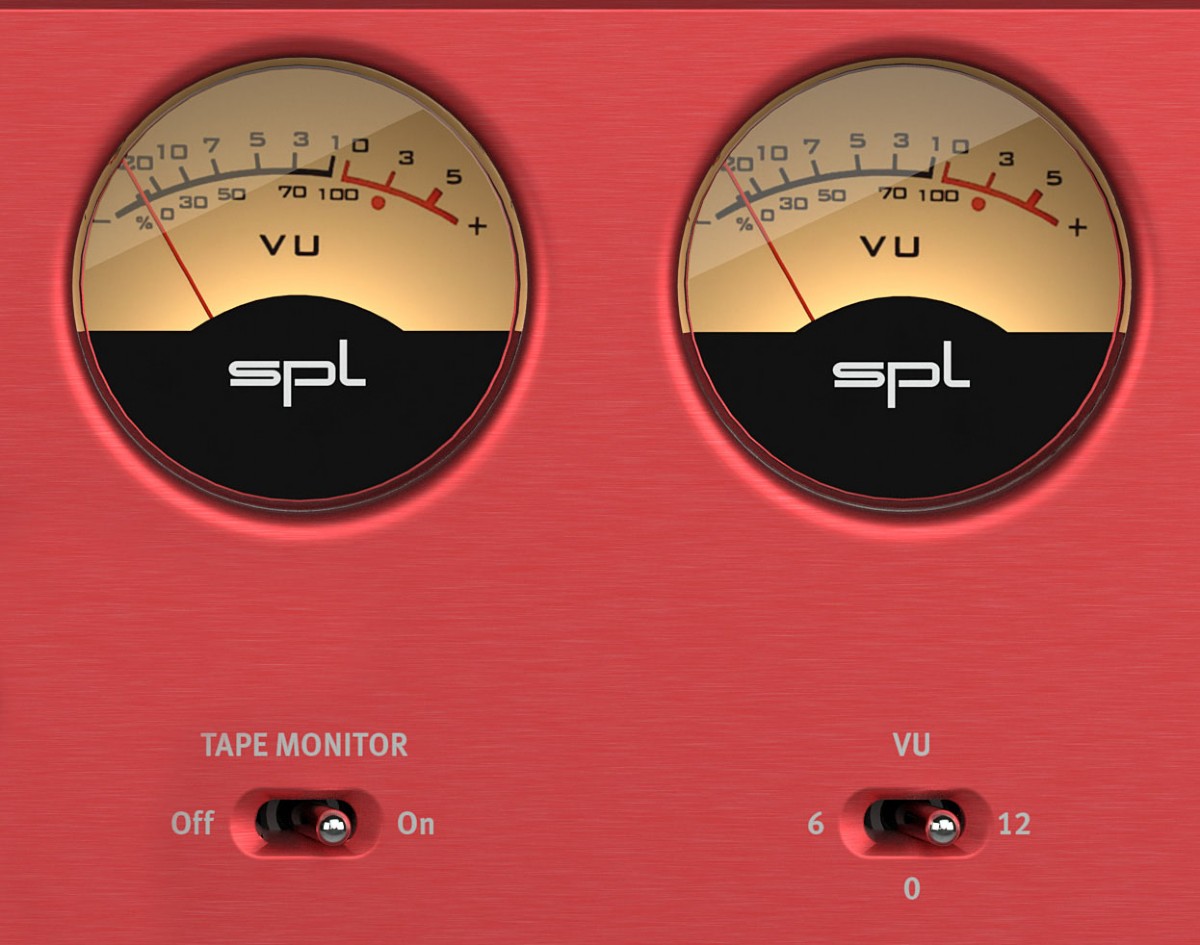

Dos vúmetros mecánicos visualizan los niveles de entrada para los canales de audio izquierdo y derecho.
Con el interruptor VU puede optimizar la visualización para diferentes niveles de señal.
Monitor de cinta.
Un circuito de monitor de cinta es bastante retro.
¿Quién posee todavía una grabadora de casetes o una grabadora de cintas?
¿Quién más pone un ecualizador?
Para decirlo de otra manera:
¿A quién le gustaría hacerlo y no puede hacerlo porque ningún fabricante ofrece ya un circuito de monitor de cinta?
Bueno, el que quiera puede volver a hacerlo.
Los niveles de audio actuales son mucho más altos que en el pasado y muchas grabadoras se verán sobrecargadas por ellos.
En ese caso, simplemente presione el interruptor y el nivel de la grabadora se reducirá en 10 dB.
Para compensar, el nivel de la grabadora aumenta en 10 dB. Et voilá.
El Elector proporciona dos pares de salidas estéreo para conectar amplificadores de potencia o altavoces activos.

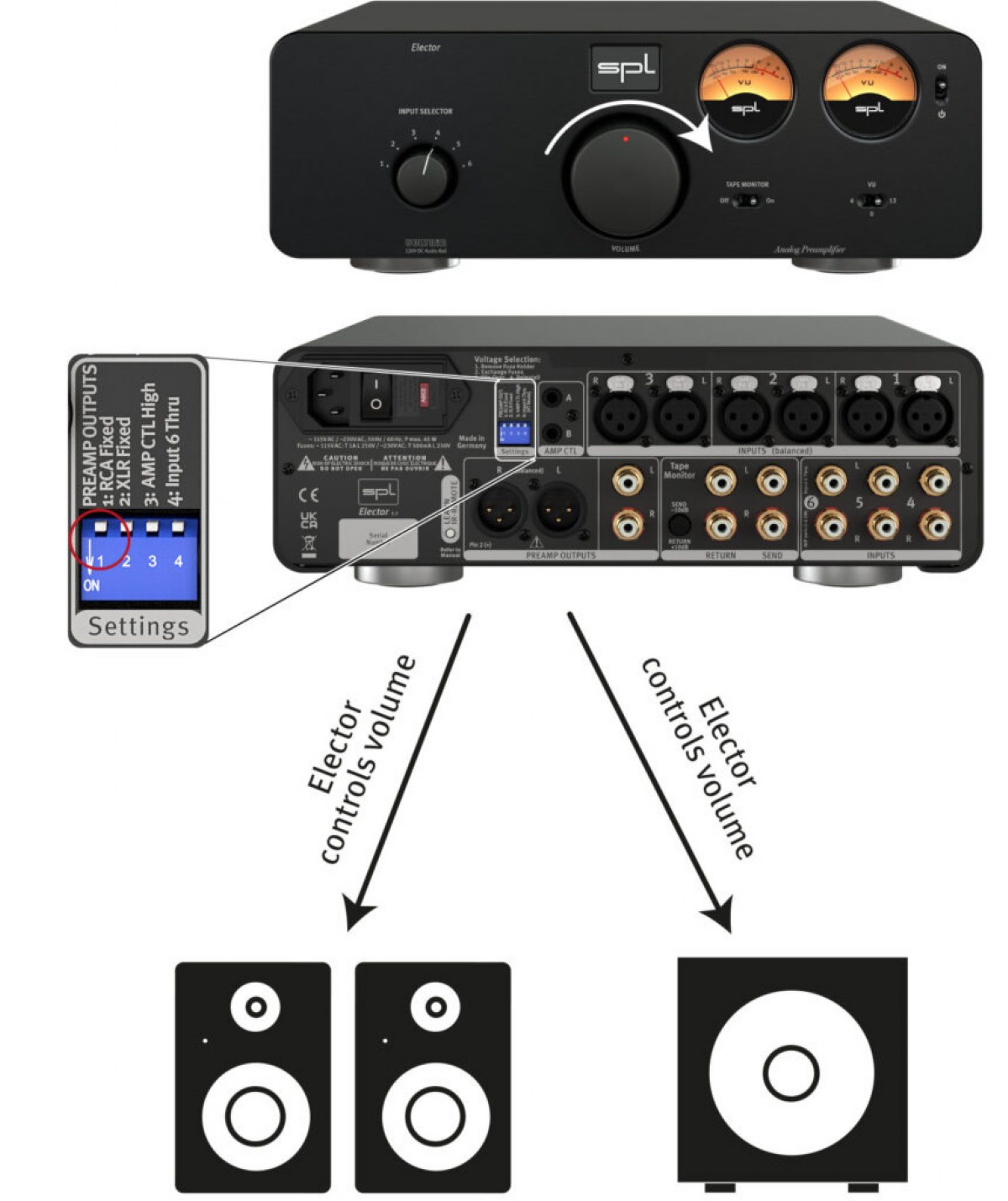

Un par de salidas con XLR y el otro con salidas RCA. Ambos tienen la misma señal de salida, que se controla mediante el gran control de volumen. De este modo, se puede alimentar un par de altavoces a través de una salida estéreo y un subwoofer a través de la segunda salida estéreo. El volumen de reproducción de ambas salidas estéreo se ajusta conjuntamente mediante el control de volumen del Elector.

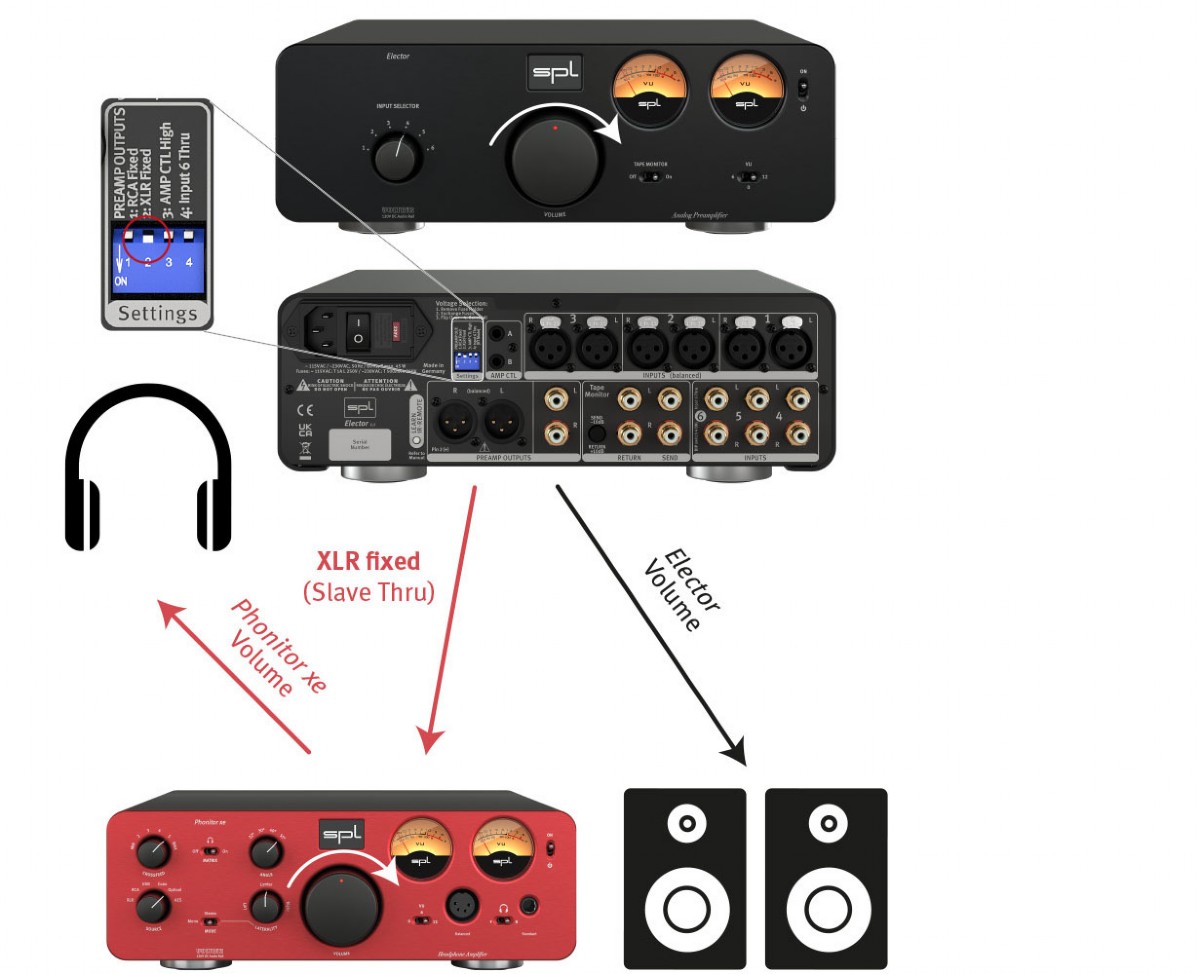

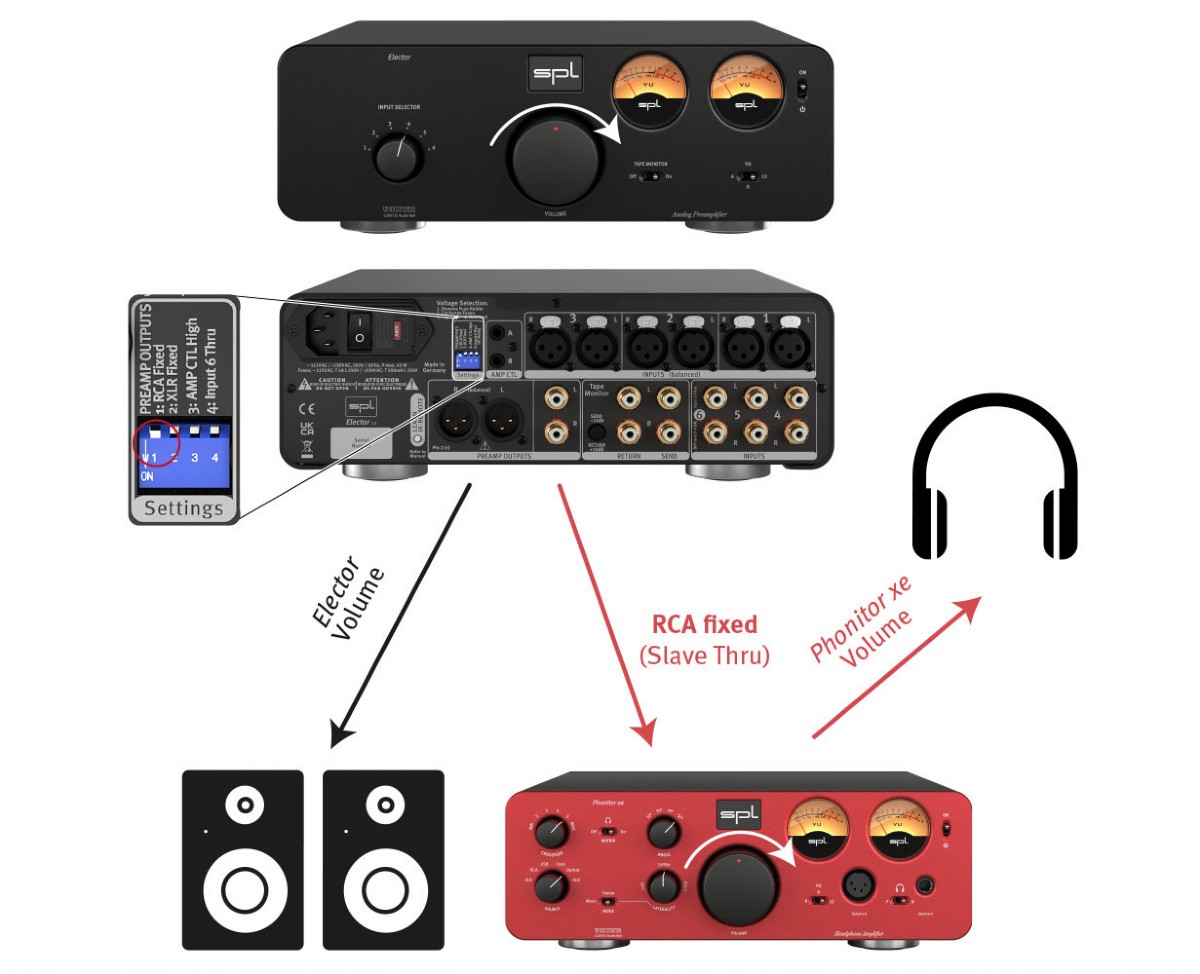

Con un interruptor DIP en la parte posterior del dispositivo, el control de volumen para las salidas RCA y XLR se puede desconectar por separado de la ruta de señal, lo que convierte a la salida respectiva en una salida "Slave Thru" para, por ejemplo, un altavoz. Conecte un amplificador de auriculares con su propio control de volumen. El control de volumen del Elector ya no afecta el volumen de reproducción del amplificador de auriculares conectado cuando el modo Slave Thru de una salida estéreo está activo.

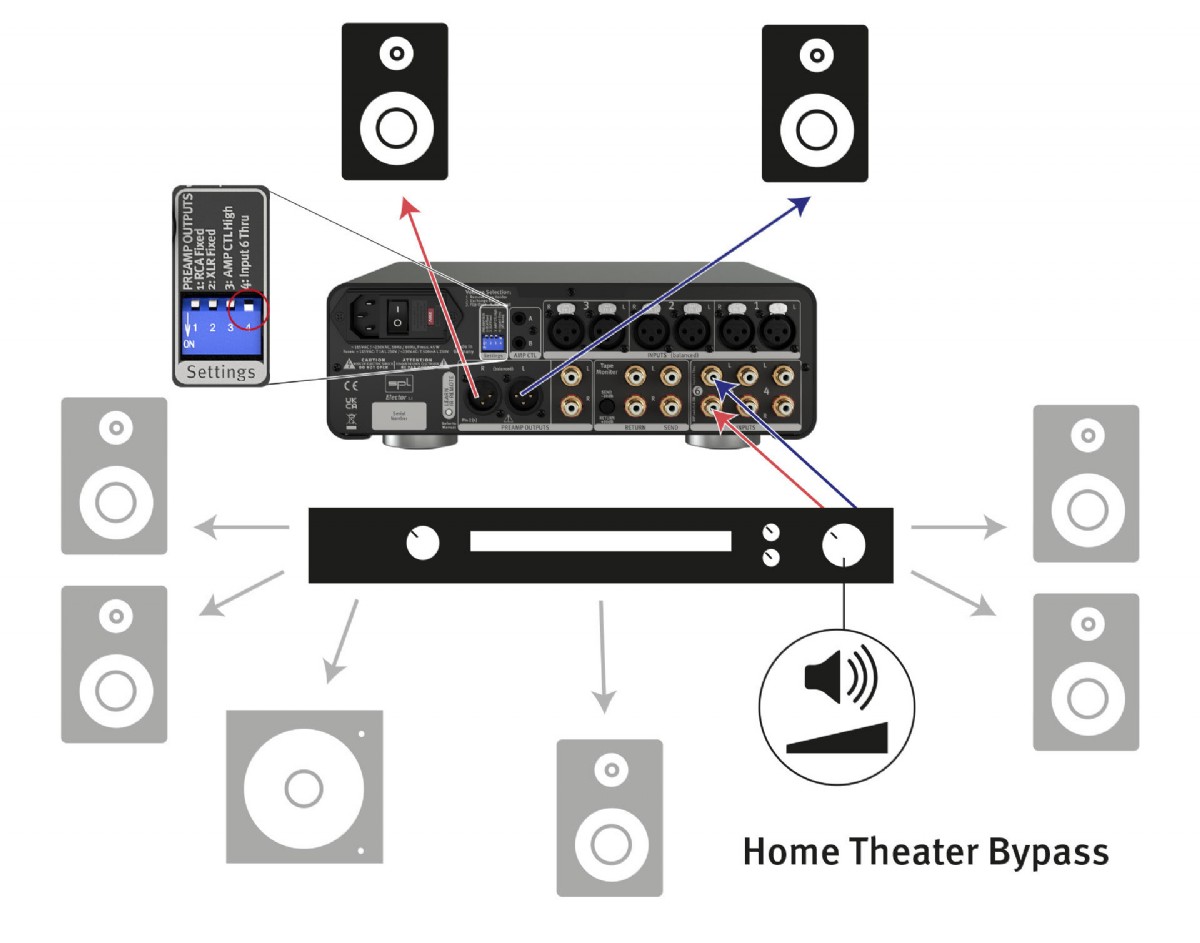

Bypass de cine en casa.
Desde la revisión de hardware 1.1, el Elector cuenta con una función de derivación de cine en casa. Esto permite utilizar el Elector en combinación con un sistema de cine en casa multicanal. Los canales L y R del sistema de cine en casa se pueden conectar simplemente a la Entrada 6 del Elector. Cuando el Home Theatre Bypass está activo (DIP 4), la entrada 6 ya no se ve afectada por el control de volumen del Elector.
Todo bajo control – AMP CTL.
El modo de espera de los dispositivos con entrada de disparo de 12 V se puede encender y apagar a través de AMP CTL, junto con el Elector. Esto permite, por ejemplo, integrar de forma ideal en la configuración los amplificadores de potencia SPL Performer s800, Performer m1000 o Performer s1200.
Suena bien.

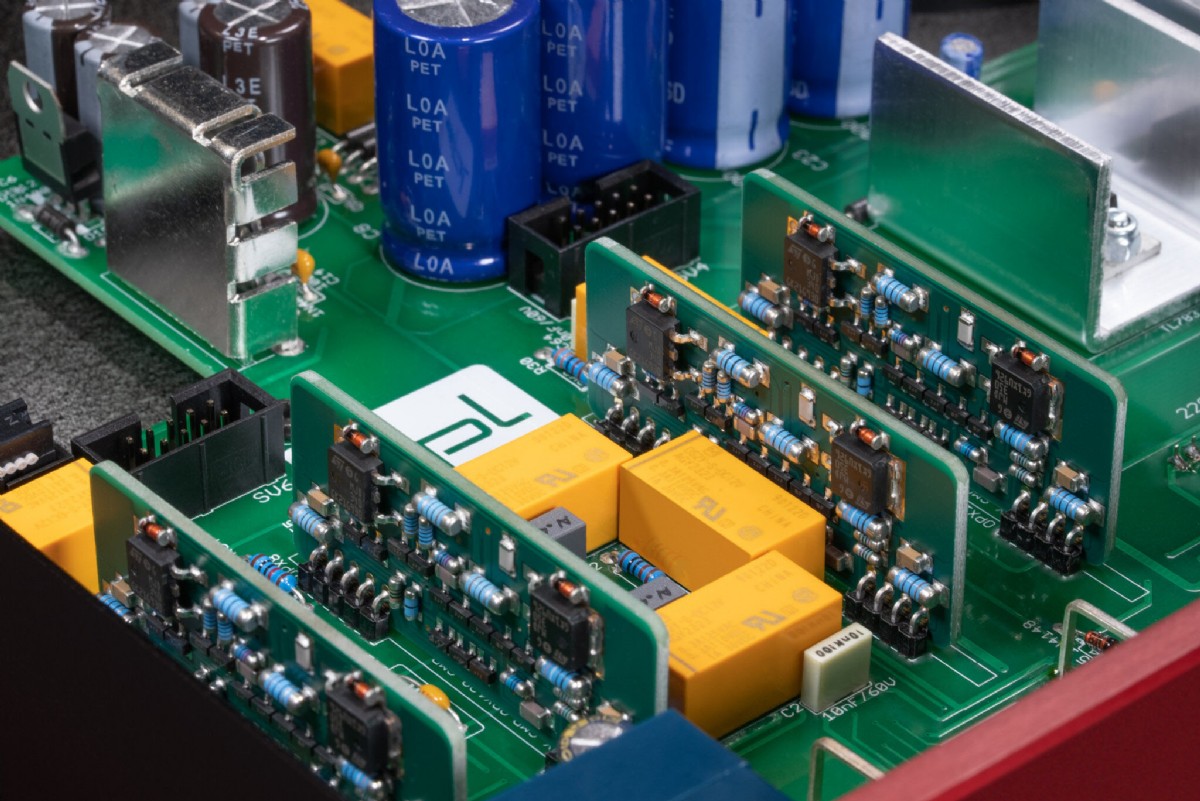

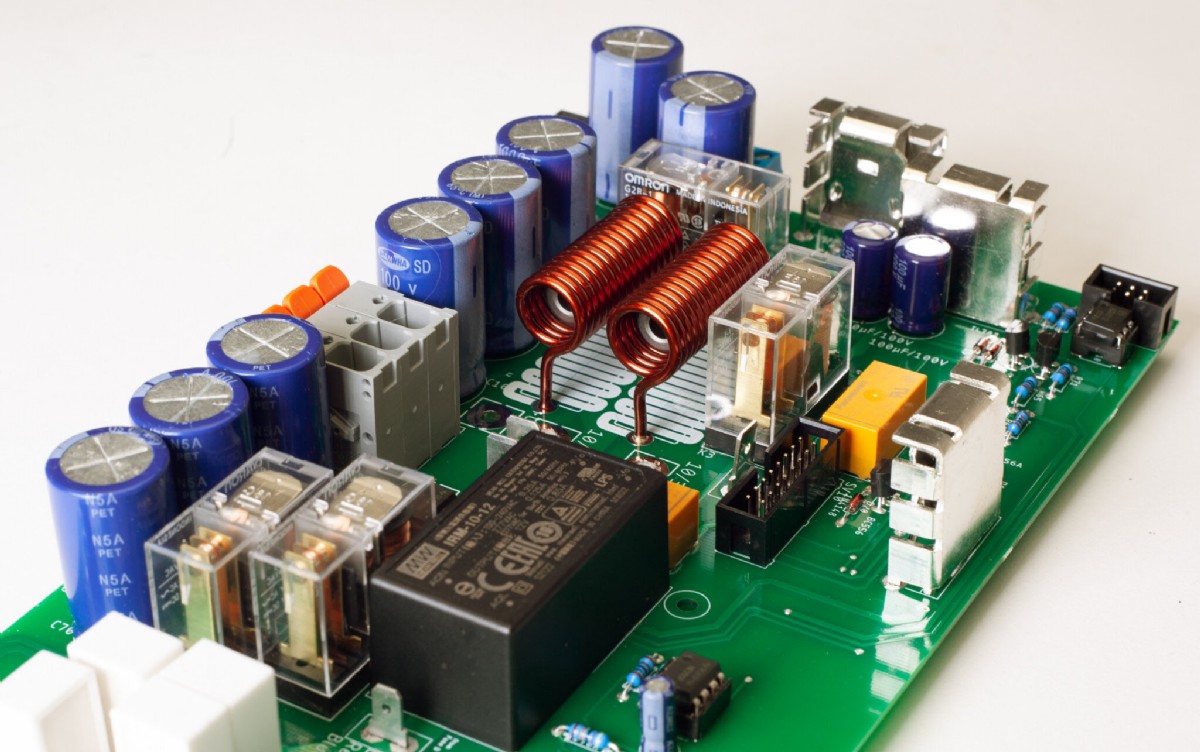

Con todos los dispositivos de la serie Professional Fidelity los desarrollamos no sólo según lo planificado, sino también de oído. Muchos componentes importantes se instalan en las placas de circuito mediante tecnología de orificio pasante. De esta manera podemos asegurarnos de que podemos utilizar los componentes con el mejor sonido.
La tecnología VOLTAiR.
La tecnología de 120V es nuestra tecnología de referencia. La tecnología de 120V es única en el mundo. Funciona con un voltaje CC de 120 voltios. Esto es cuatro veces mayor que el de los amplificadores operacionales de semiconductores basados en circuitos integrados. En nuestra serie Professional Fidelity, nos referimos a esta tecnología insuperable como tecnología VOLTAiR.
La mayor calidad de audio posible requiere el voltaje operativo de audio más alto posible.
La tecnología de 120V funciona con +/-60 V. Para poder manejar un voltaje tan alto, hemos desarrollado amplificadores operacionales patentados especiales que pueden funcionar con un voltaje CC de +/-60 V: los amplificadores operacionales SPL 120V SUPRA. Este alto voltaje destruiría componentes convencionales y amplificadores operacionales.
La tecnología de 120V logra especificaciones técnicas y beneficios sonoros excepcionales. Técnicamente, en términos de rango dinámico, relación señal-ruido y margen dinámico. Sonoramente, en términos de riqueza de detalles y una experiencia auditiva absolutamente relajada.
Por cierto, el “120V” en el nombre de la tecnología no tiene nada que ver con el voltaje de la red local de la toma de corriente. Se trata del voltaje de funcionamiento dentro del dispositivo con el que se procesan las señales de audio.
La tensión de red procedente de la toma de corriente se transforma en la tensión secundaria requerida en la fuente de alimentación lineal interna del dispositivo con un transformador toroidal. Los rectificadores convierten este voltaje de CA en voltaje de CC requerido en el dispositivo de audio.
Comparación.
La mayoría de los dispositivos de audio funcionan con un voltaje operativo interno de +/-15 voltios y, por lo tanto, pueden procesar un nivel de entrada máximo de +21,5 dBu. Si, por ejemplo, un DAC tiene un nivel de salida de +22 dBu a 0 dBFS, los picos de nivel del material musical ya provocarían sobrecargas en la etapa de entrada del dispositivo. Todos los componentes del dispositivo de audio suelen funcionar al límite. El resultado es un sonido inestable que provoca estrés y una fatiga auditiva más rápida.
Los dispositivos SPL con tecnología VOLTAiR pueden manejar niveles de entrada de +32,5 dBu gracias al voltaje operativo interno más alto de +/- 60 voltios, ofreciendo así 12 dB más de margen. Por lo tanto, todos los componentes funcionan continuamente en el rango operativo óptimo. El resultado es una experiencia sonora muy agradable, natural y relajada. Para que puedas disfrutar de tu música en cada detalle.
Estos diagramas muestran claramente la superioridad de la tecnología VOLTAiR en comparación con otros circuitos con voltajes de funcionamiento comunes más bajos.
VOLTAiR es así de bueno.
En el laboratorio, comparamos Phonitor xe con el mejor sistema de medición de audio y descubrimos que Audio Precision no podía medir la tecnología VOLTAiR.
El hogar es donde está el corazón.
Por eso fabricamos todos los dispositivos en nuestra propia planta de producción en Niederkrüchten, en el Bajo Rin, Alemania.
Especificaciones
Vista de impresión
Entradas y salidas analógicas; XLR (equilibrado) y RCA
Ganancia máxima de entrada y salida
32,5 dBu
Impedancia de entrada (RCA)
47 kΩ
Impedancia de entrada (XLR)
20 kΩ
Impedancia de salida
75 Ω
Relación de rechazo de modo común (XLR)
-75 dBu
Rango de frecuencia (0 dBu)
10 Hz – 100 kHz
Diafonía (0 dBu, 1 kHz)
-112 dBu
THD + N (0 dBu, 1 kHz)
0,00179%
Ruido (ponderado A)
-99 dBu
Gama dinámica
132,5dB
Fuente de alimentación lineal interna con transformador toroidal blindado
Voltaje de funcionamiento para audio analógico.
+/- 60V
Tensión de funcionamiento para relés y LED.
+ 12V
Fuente de alimentación principal
Tensión de red (seleccionable, ver cámara de fusibles)
230 V CA / 50; 115 V CA / 60 Hz
Fusible para 230 V
T 0,5 A
Fusible para 115 V
T 1 A
El consumo de energía
máx. 40VA
Consumo de energía en espera
< 0,3W
Dimensiones y peso
An x Al x P (ancho x alto, incluidos pies x profundidad)
278x100x300mm
11x4x11,81 pulgadas
Unidad de peso
4,25 kilogramos
9,37 libras
Peso de envío (incluido embalaje)
5,4 kilos
11,9 libras
