Características
Muy pocos componentes de alta fidelidad son tan fácilmente reconocibles como los QUAD 33 y 303, y no pedimos disculpas por ello.
Los QUAD 33 y 303, que siguen siendo uno de los modelos más populares en la historia de una de las marcas de alta fidelidad más conmovedoras del mundo, son puntos de referencia en casi todos los aspectos de los equipos de audio deseables: rendimiento, fiabilidad, diseño industrial, valor y romanticismo musical.
Al revisar los componentes QUAD 33 y 303, QUAD demuestra su autenticidad, pedigrí y excelencia como un gigante del mundo de la alta fidelidad británica, pasado y presente.
Al enumerar los nombres que participaron en el desarrollo de esta sorprendente iteración de un icono, encontrará un cálculo de casi 200 años de experiencia en ingeniería y más de 100 años de diseño y servicio exclusivos de QUAD.
Un equipo de ensueño formado por Rob Flain y Paul McConville (los ingenieros de servicio QUAD más experimentados del mundo), Jan Ertner (con 30 años de experiencia en diseño QUAD), Peter Comeau (el director acústico responsable de algunos de los altavoces QUAD más exitosos) y David McNeill (el diseñador industrial responsable de dos décadas de innovaciones QUAD) formaron parte de este trabajo hecho con amor, sin hacer concesiones a la demanda de un producto que pudiera llevar el nombre de 33 y 303.

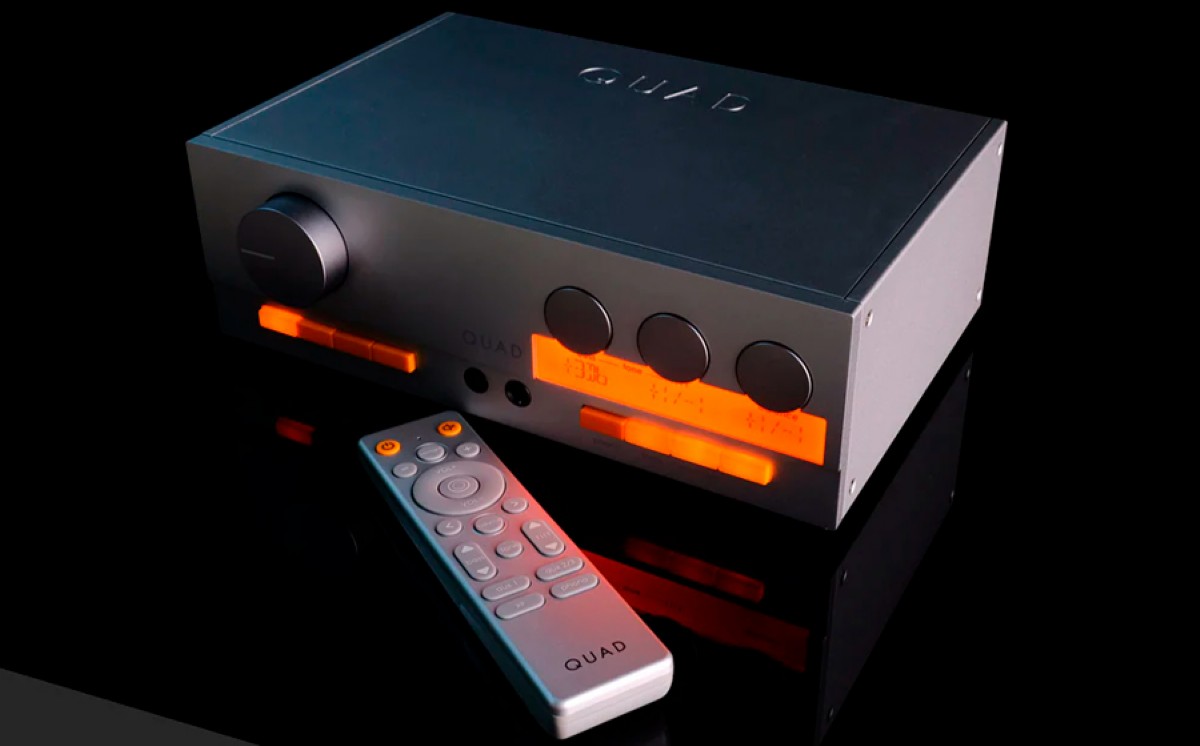

El diseño externo está específicamente pensado para continuar con la tradición de simplicidad práctica de QUAD. Sin embargo, sería una tontería ignorar la implementación de capacidades modernas, como una pantalla retroiluminada informativa, una delicada iluminación LED y una funcionalidad de control remoto. Y al igual que el original, la apariencia general es inconfundiblemente QUAD, aunque ahora con un panel frontal mecanizado y anodizado de primera calidad y un chasis completamente metálico.
Función.
El nuevo QUAD 33 está respaldado por un control de microprocesador digital, pero por lo demás es fiel a un diseño analógico clásico.
El 33 alimenta los altavoces a través del amplificador de potencia utilizando pre-salidas estéreo dedicadas, con una opción de pre-salida de nivel de línea RCA y XLR balanceada. Para mayor versatilidad y funcionalidad, también hay una salida AUX.
Ahora equipado con entradas y salidas XLR totalmente balanceadas, el 33 se distingue de otros preamplificadores e incluso de su modelo predecesor.
La nueva etapa de phono es compatible con imán móvil y bobina móvil con la capacidad de cambiar simplemente entre las dos opciones, sin necesidad de modificaciones ni actualizaciones de la placa. Con una ganancia de 46dB para el MM y 63,5dB para el MC, la etapa de entrada utiliza amplificadores operacionales de audio de ruido ultrabajo. Este rendimiento de ruido ultrabajo se combina con altas velocidades de respuesta y especificaciones de distorsión muy bajas. El circuito de procesamiento RIAA tiene su propio amplificador operacional de audio bipolar/JFET dual. La parte JFET de la etapa de entrada permite altas velocidades de respuesta para mantener baja la distorsión, incluso cuando se requieren grandes oscilaciones de salida.
Controles.

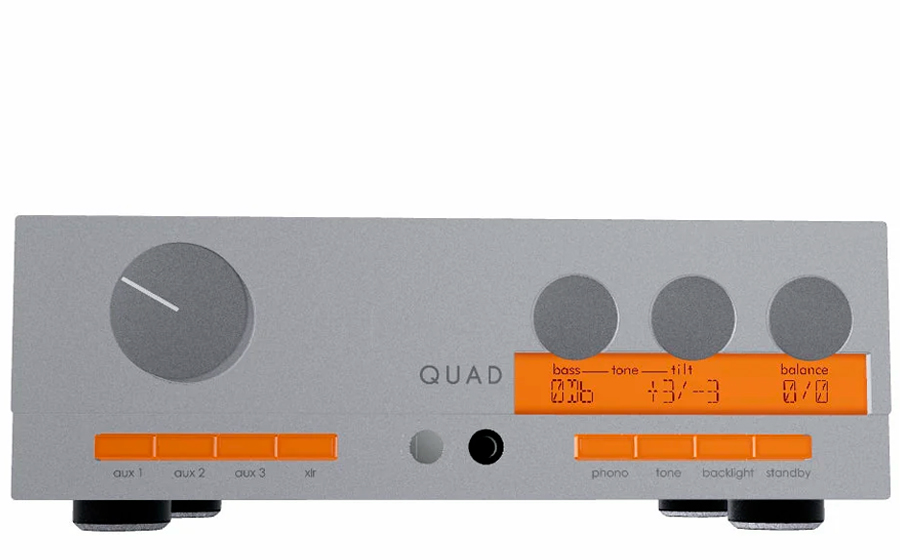

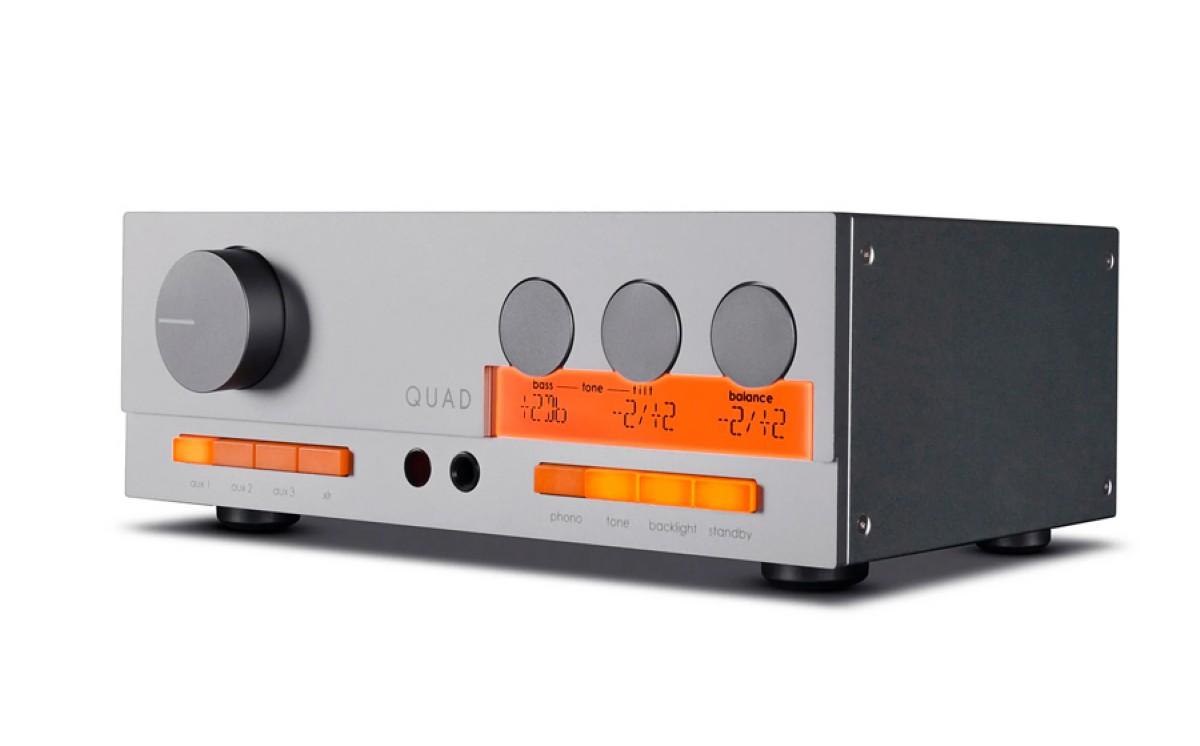

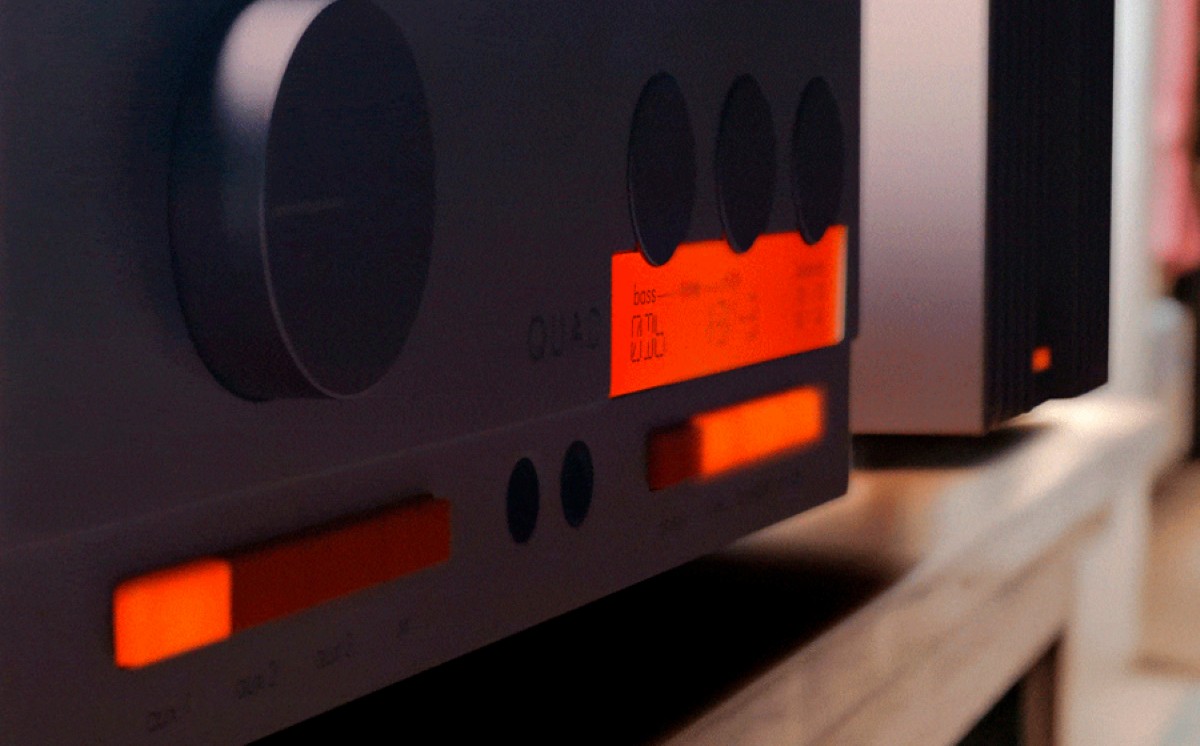

Los controles son completos pero simples. Una vez más, esto refleja el concepto de diseño original. Agrupados de forma lógica para facilitar la selección y el control del programa, una pantalla LCD retroiluminada transmite configuraciones, ajustes y valores. El mismo principio de retroiluminación se aplica a cada uno de los botones, lo que mejora aún más el diseño intuitivo con una indicación visual de la selección de entrada y el modo. Los ajustes de iluminación de los botones y la pantalla LCD permiten ajustar el brillo, el contraste y un simple encendido/apagado para adaptarse a las preferencias del usuario.
El control de volumen maestro es un potenciómetro ALPS motorizado de precisión totalmente analógico que ofrece un rendimiento de larga duración y bajo nivel de ruido. El control de volumen no solo es táctil y preciso; su funcionamiento motorizado rotará automáticamente cuando se realicen ajustes a través del control remoto. Una fila adicional de tres codificadores rotatorios sin fin ofrecen un control intuitivo e inmediato sobre los ajustes de ajuste fino específicos del QUAD.
El QUAD 33 original, al igual que muchos componentes de preamplificador QUAD anteriores y posteriores, ofrecía filtros considerados esenciales para los "altavoces modernos de buena calidad" (como se afirmó en ese momento). Estos controles ya no son necesarios; por lo tanto, al aplicar la lógica moderna y la idoneidad para la tecnología actual, el nuevo QUAD 33 presenta ajuste de graves, control de inclinación y control de balance para permitir una sintonización fina sin inmiscuirse innecesariamente en el rango armónico esencial para una reproducción realista.
El control de graves permite realizar ajustes de -3dB a +3dB. Es perfecto para realizar ajustes sutiles en los graves, como una solución para añadir cuerpo a un material de fuente más fino o, por el contrario, para reducir los tonos graves en caso de que se produzca un "retumbar" que afecte a la sala. En comparación con el momento del lanzamiento del QUAD 33 original, los altavoces y los materiales de fuente han evolucionado principalmente para mejor. Esta evolución supuso la adopción del control "Tilt" en el sucesor del QUAD 33, el QUAD 34 (1982).
Desarrollado por el fundador de QUAD, el legendario Peter Walker, el control Tilt es una solución de calidad audiófila para ajustar el tono. Su diseño se basa en la creencia de que los controles de tono y ecualización tradicionales son inadecuados y torpes a la hora de ajustar el equilibrio tonal.
El control de inclinación se diferencia en que ajusta ambos extremos del espectro de frecuencias juntos, ya sea atenuando los graves y elevando los agudos, o elevando los graves y atenuando los agudos en pasos de 1 dB.
Básicamente, gira (o inclina) el rango de frecuencia audible en un eje de 700 Hz, ajustando así el balance general del sonido con matices "cálidos" o "fríos" sin alterar el volumen ni agregar color al sonido. Esta característica es exclusiva de QUAD y ofrece una forma sutil, precisa y consistente de ajustar el rendimiento de su sistema y compensar las grabaciones o los entornos.
El control de inclinación, el control de graves y los controles de balance están compuestos por amplificadores operacionales de bajo ruido, interruptores electrónicos y resistencias de película metálica de coeficiente de baja temperatura MELF, que forman un circuito de ajuste de retroalimentación negativa.
Rendimiento.
Nadie sabe más sobre el QUAD 33 que el inmensamente experimentado departamento de servicio de QUAD, que todavía tiene su base en la sede de QUAD en Huntingdon, Cambridgeshire, Inglaterra.
Al iniciar este apasionante proyecto, se determinó que la nueva combinación 33 y 303 solo vería la luz del día si el rendimiento se mantiene fiel y mejora el original.
En más de 50 años desde el lanzamiento de los 33 y 303 originales, las innovaciones y los desarrollos han sido exponenciales, pero solo se han aplicado algunos y cada uno por una buena razón. Cada etapa del desarrollo y cada innovación se sometió a pruebas exhaustivas y a un acuerdo completo con el equipo de diseño técnico y servicio de QUAD.
Es audaz pero justo afirmar que el transformador toroidal de bajo ruido personalizado, numerosos condensadores de reserva/suavizado y una cantidad impresionante de reguladores colocan al nuevo QUAD 33 técnicamente por delante del original. La fuente de alimentación incorpora cinco rieles de alimentación regulados, incluidos múltiples reguladores de ruido ultrabajo con amplias medidas empleadas para evitar la contaminación y el acoplamiento cruzado. Siguiendo las prácticas tradicionales de QUAD, la ruta de señal central es corta y directa para preservar la pureza de la señal, y el volumen se ajusta puramente en el dominio analógico bajo el control del microprocesador. Nadie defenderá las virtudes del QUAD 33 original más que nosotros mismos. Sin embargo, no se pueden negar las innovaciones técnicas y las mejoras en el procesamiento de señales.
Ajuste y acabado.

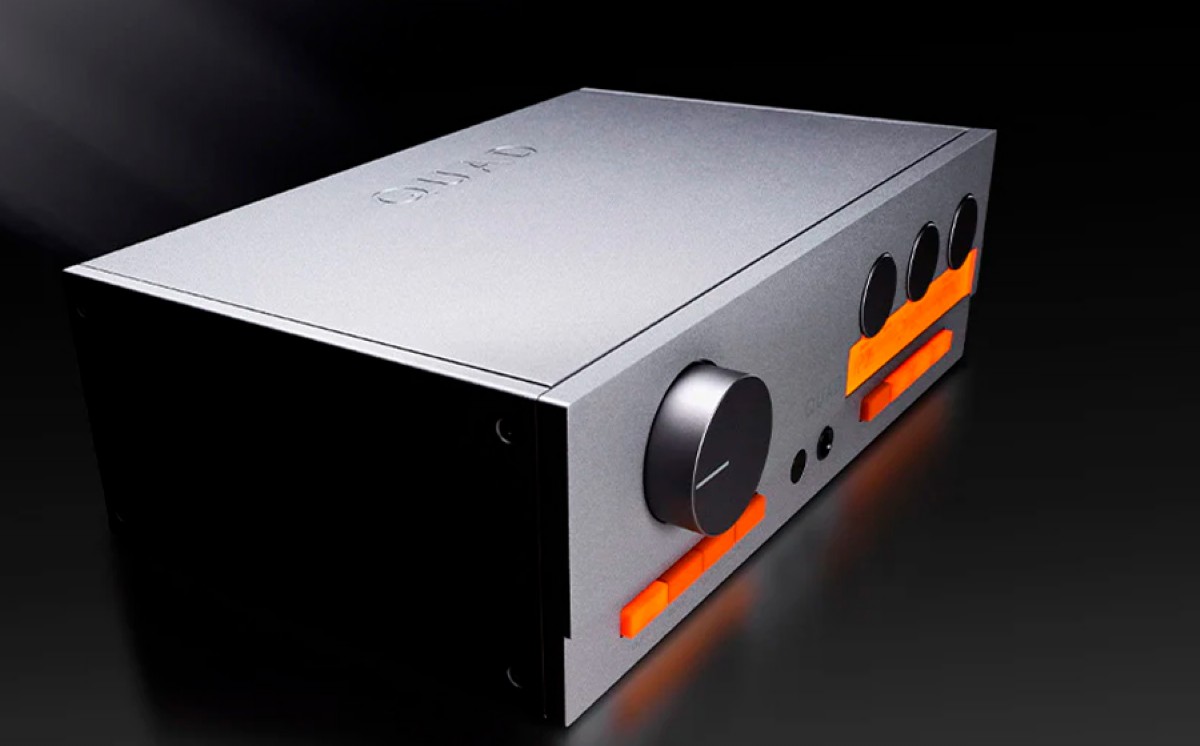

El QUAD 33 tiene una estética nítida y limpia que evoca el pasado de QUAD pero se asienta en la actualidad con un acento futurista. La carcasa es rígida y rezuma calidad. El acabado final es preciso, al igual que la ruta de la señal de audio. La fascia anodizada y mecanizada a medida demuestra la calidad y el nivel en el que se reconocerá al nuevo QUAD 33. Ya no está sujeto a grietas, decoloración u otros problemas asociados con los paneles frontales clásicos, el QUAD 33 está listo para una vida de rendimiento.
En definitiva, el nuevo QUAD 33 tiene en cuenta cada ángulo y aspecto para subrayar la evolución fiel del concepto "33". Con cada paso en la transición del concepto a la realidad, el compromiso con "la aproximación más cercana al sonido original" es evidente.
Especificaciones
Modelo QUAD 33
Descripción general Preamplificador
Filosofía de diseño y tecnología central Pantalla LCD iluminada
Etapa de phono MM/MC dedicada de alto rendimiento y bajo ruido
Ajuste de 'inclinación' QUAD clásico
Controles de tono/QUAD clásicos
Amplificador de auriculares con retroalimentación de corriente dedicado

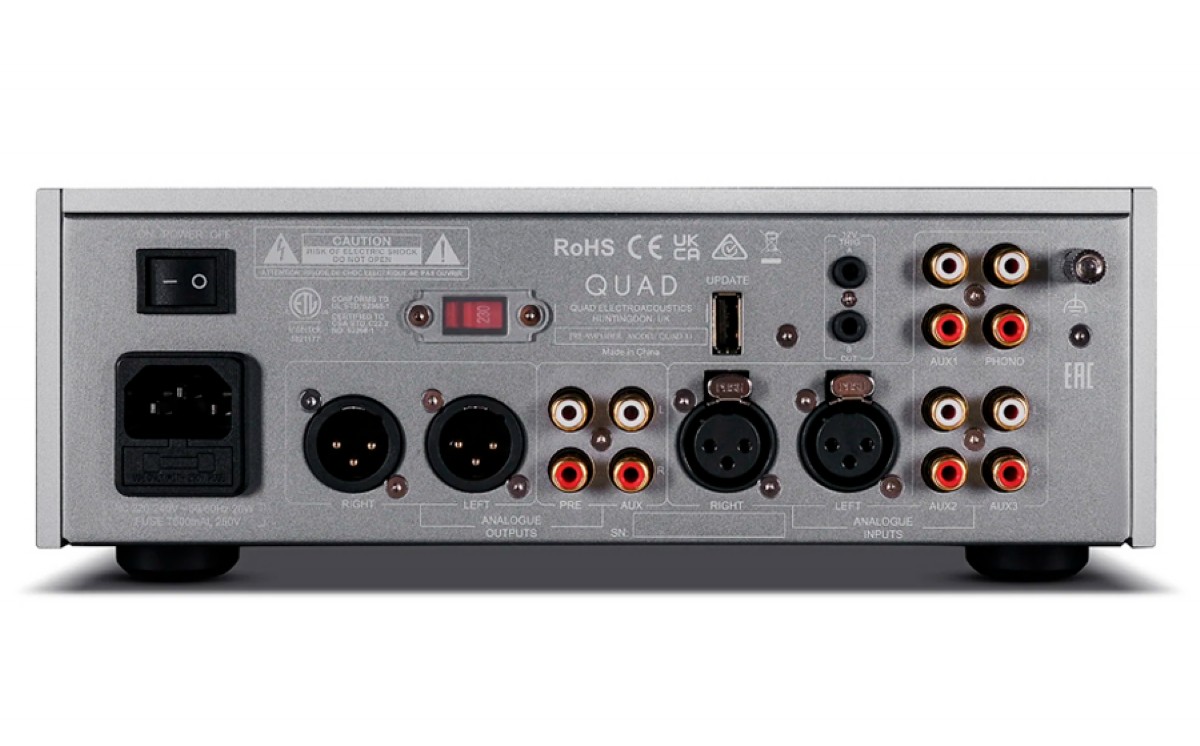

Entradas 3 x RCA, 1 x XLR balanceado (par), 1 x Phono (MM/MC conmutable)
Salidas 1 x RCA (AUX), 1 x XLR, 1 x RCA (salida de previo), 1 x auriculares, 2 x salida de disparador de 12 V
Sección del preamplificador
Ganancia 0 dB (línea/XLR)
+46 dB (Phono MM)
+63,5 dB (Phono MC)
Sensibilidad de entrada (Vout=695 mV) 695 mV (línea/XLR)
3,2 mV (Phono MM)
460 uV (Phono MC)
Impedancia de entrada 10k (línea/XLR)
47k/100pF (Phono MM)
100R/1,7nF (Phono MC)
Distorsión armónica total (THD) <0,0005 % (1 kHz, línea/XLR)
<0,002 % (1 kHz, Phono MM/MC)
Respuesta de frecuencia 20 Hz - 20 kHz (+/-0,2 dB)
Relación señal/ruido (S/N) > 108 dB (ponderado A, línea/XLR)
> 82 dB (ponderado A, Phono MM)
> 74 dB (ponderado A, Phono MC)
Impedancia de salida 120 ohmios
Amplificador de auriculares
Distorsión armónica total (THD) < 0,01 % (1 kHz, 50 mW)
Impedancia de salida 2,35 ohmios
Impedancia de carga 20 - 600 ohmios
General
Consumo de energía en modo de espera <0,5 W
Peso neto 4 kg
Peso bruto 4,96 kg
Dimensiones (mm) (An x Al x Pr) 258 x 165 x 82,9
Tamaño de la caja (mm) (An x Al x Pr) 330 x 257 x 192
Acabado Gris clásico QUAD
Requisitos de alimentación (según la región) 220 - 240 V - 50/60 Hz
100 - 120 V - 50/60 Hz
Accesorios estándar Cable de alimentación, control remoto, manual del usuario.
