Características
Muy pocos componentes de alta fidelidad son tan fácilmente reconocibles como los QUAD 33 y 303, y no pedimos disculpas por ello.
Los QUAD 33 y 303, que siguen siendo uno de los modelos más populares en la historia de una de las marcas de alta fidelidad más conmovedoras del mundo, son puntos de referencia en casi todos los aspectos de los equipos de audio deseables: rendimiento, fiabilidad, diseño industrial, valor y romanticismo musical.
Al revisar los componentes QUAD 33 y 303, QUAD demuestra su autenticidad, pedigrí y excelencia como un gigante del mundo de la alta fidelidad británica, pasado y presente.
Al enumerar los nombres que participaron en el desarrollo de esta sorprendente iteración de un icono, encontrará un cálculo de casi 200 años de experiencia en ingeniería y más de 100 años de diseño y servicio exclusivos de QUAD.
Un equipo de ensueño formado por Rob Flain y Paul McConville (los ingenieros de servicio QUAD más experimentados del mundo), Jan Ertner (con 30 años de experiencia en diseño QUAD), Peter Comeau (el director acústico que está detrás de algunos de los altavoces QUAD más exitosos) y David McNeill (el diseñador industrial responsable de dos décadas de innovaciones QUAD) formaron parte de este trabajo hecho con amor, sin hacer concesiones a la demanda de un producto que pudiera llevar el nombre de 33 y 303.

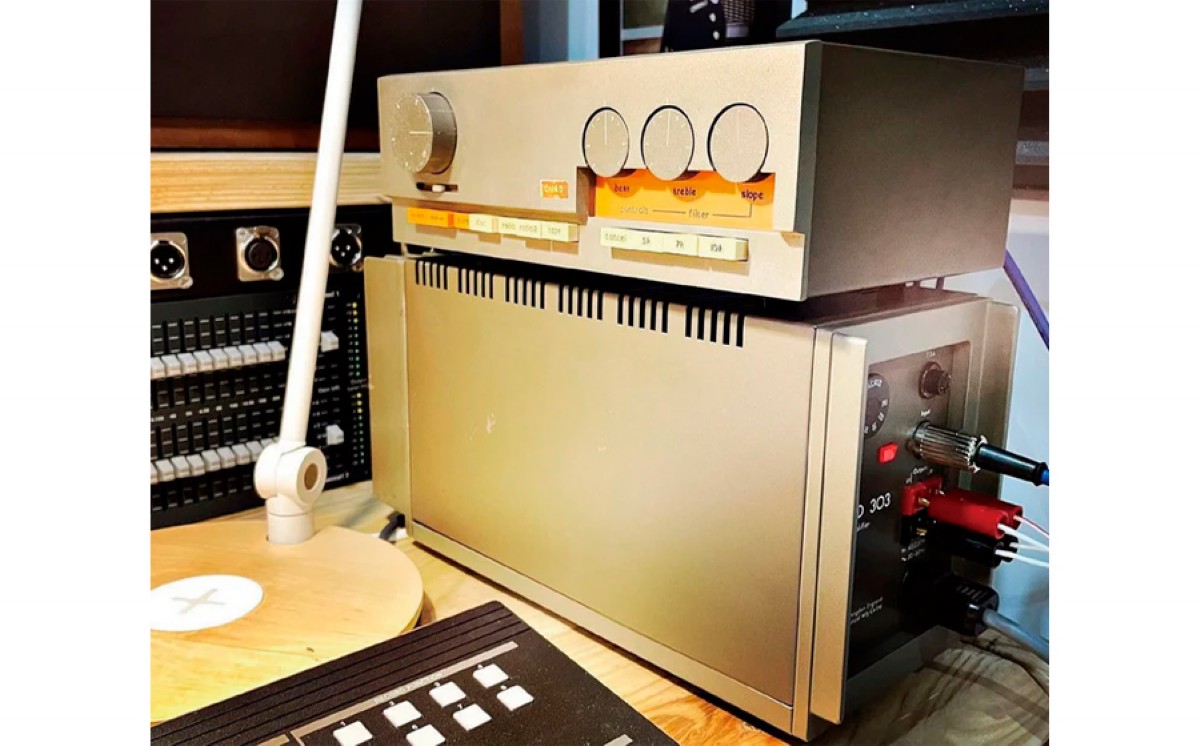

El amplificador de potencia QUAD 303 estaba destinado al uso doméstico normal con altavoces de eficiencia moderada, pero también lo utilizaban estudios de radiodifusión y grabación de todo el mundo, que apreciaban su excelente rendimiento y fiabilidad. El espíritu no ha cambiado.
Función
El rendimiento excepcional del QUAD 303 todavía se celebra hoy en día, y se debe en gran medida al circuito de salida único desarrollado por QUAD.
Al relanzar el concepto de amplificador de potencia QUAD 303, exactamente como el preamplificador 33 correspondiente, el equipo de servicio de QUAD, con una experiencia incomparable, se unió al equipo de ingeniería igualmente competente para revivir el diseño, el romanticismo y el rendimiento en una versión completamente moderna de una leyenda de la alta fidelidad.
Al igual que con el nuevo QUAD 33, se analizaron y rediseñaron todos los aspectos del diseño y el rendimiento, más allá de la simple modernización de los componentes y la actualización de las especificaciones.
El amplificador de potencia QUAD 303 estaba destinado a un uso doméstico normal con altavoces de eficiencia moderada, pero también lo utilizaron estudios de radiodifusión y grabación de todo el mundo, que apreciaron su excelente rendimiento y fiabilidad.

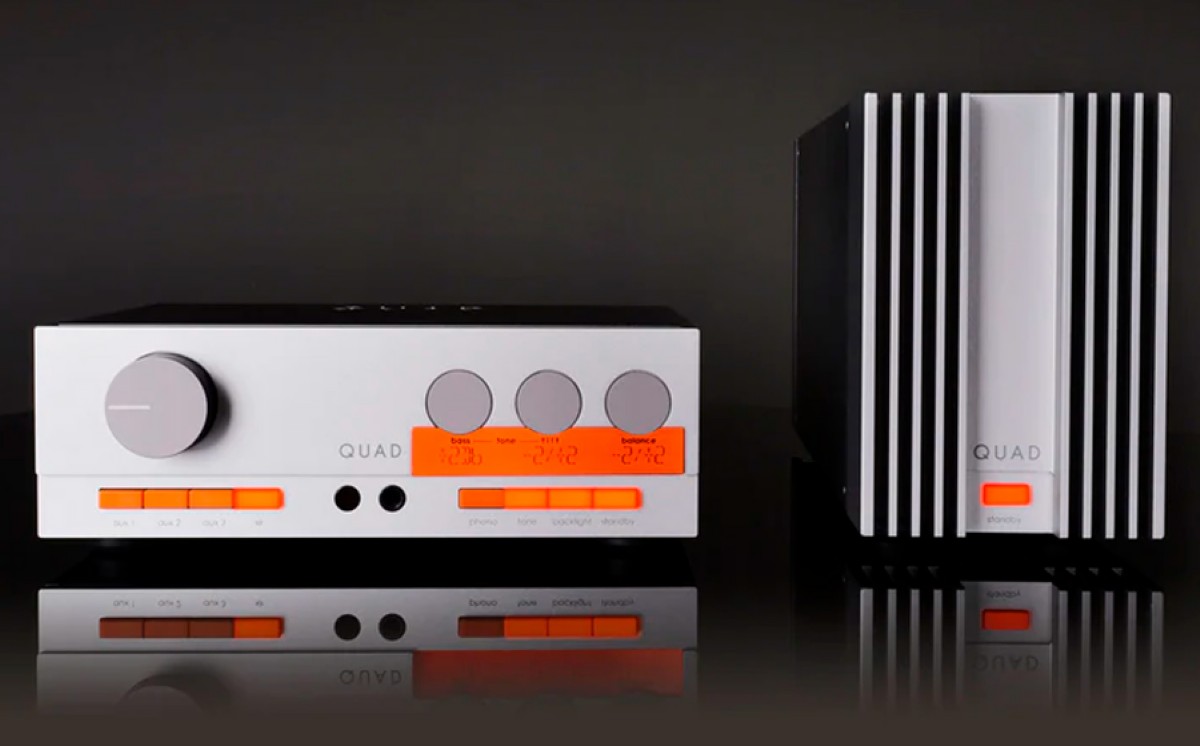

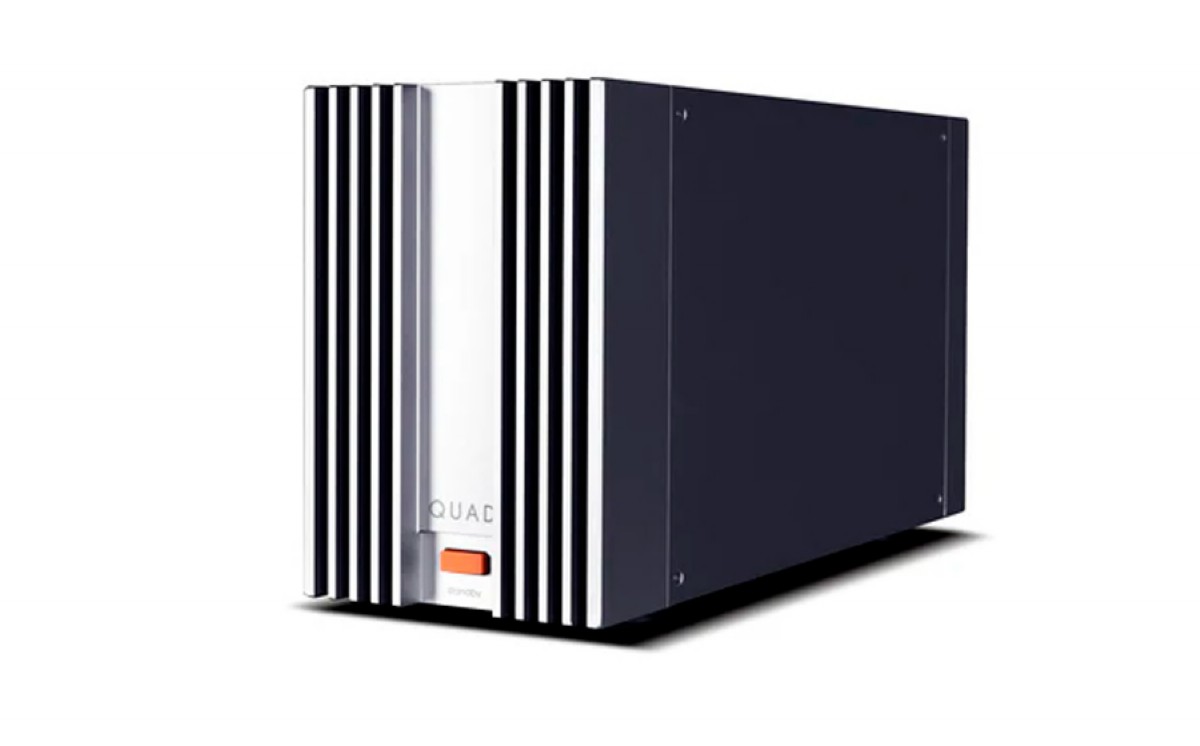

El espíritu no ha cambiado. El 33 original y su compañero 303 recibieron un "Premio del Consejo de Diseño Industrial en 1969". Incluso hoy, el diseño original se celebra y confirma con su presencia en el Museo de Arte Moderno de Nueva York. Los nuevos 33 y 303 han sido diseñados industrialmente para superar los estándares originales, con una apariencia y una funcionalidad verdaderamente modernas.
Circuitos
Sin embargo, al igual que el original, el nuevo QUAD 303 mantiene su fidelidad al original al emplear los famosos "triples simétricos" QUAD. Se emplean para proporcionar una etapa de salida completamente simétrica, reduciendo en gran medida la distorsión y haciendo que la corriente en reposo sea independiente de la temperatura del transistor de salida.
Este desarrollo permite a los diseñadores reducir la distorsión a niveles enfáticamente bajos sin sacrificar la estabilidad y mantener esta excelencia en todas las condiciones dinámicas.
Para poner esto en perspectiva, la distorsión teórica más baja presente en el material de origen seguirá siendo unas cien veces mayor que la del QUAD 303.
Ese nivel es, por supuesto, completamente inaudible sin importar cuán refinada sea la prueba.
El uso de "triples" permite un control simple y efectivo de la corriente de salida y, dado que el voltaje también se controla, los transistores de salida están completamente protegidos y siempre deben funcionar dentro de sus valores nominales con las obvias ventajas de una confiabilidad enormemente mejorada en todas las condiciones, sin el uso de circuitos elaborados y costosos.
Debido a la falta de transistores complementarios (transistores de potencia NPN y PNP) en épocas anteriores, el antiguo QUAD 303 usaba una etapa de salida cuasi complementaria. La nueva versión del QUAD 303 ahora usa una etapa de salida completamente complementaria, lo que proporciona una mejor linealidad, una polarización estática más estable y una estabilidad mejorada en condiciones de alto voltaje y gran corriente. Al usar transistores de potencia de primera calidad, el 303 ofrece una excelente linealidad de ganancia para una reproducción precisa de la señal de entrada con un mayor rango dinámico.
El amplificador no se ve afectado ni siquiera cuando se sobrecarga con una señal asimétrica o se cortocircuitan o desconectan los altavoces.

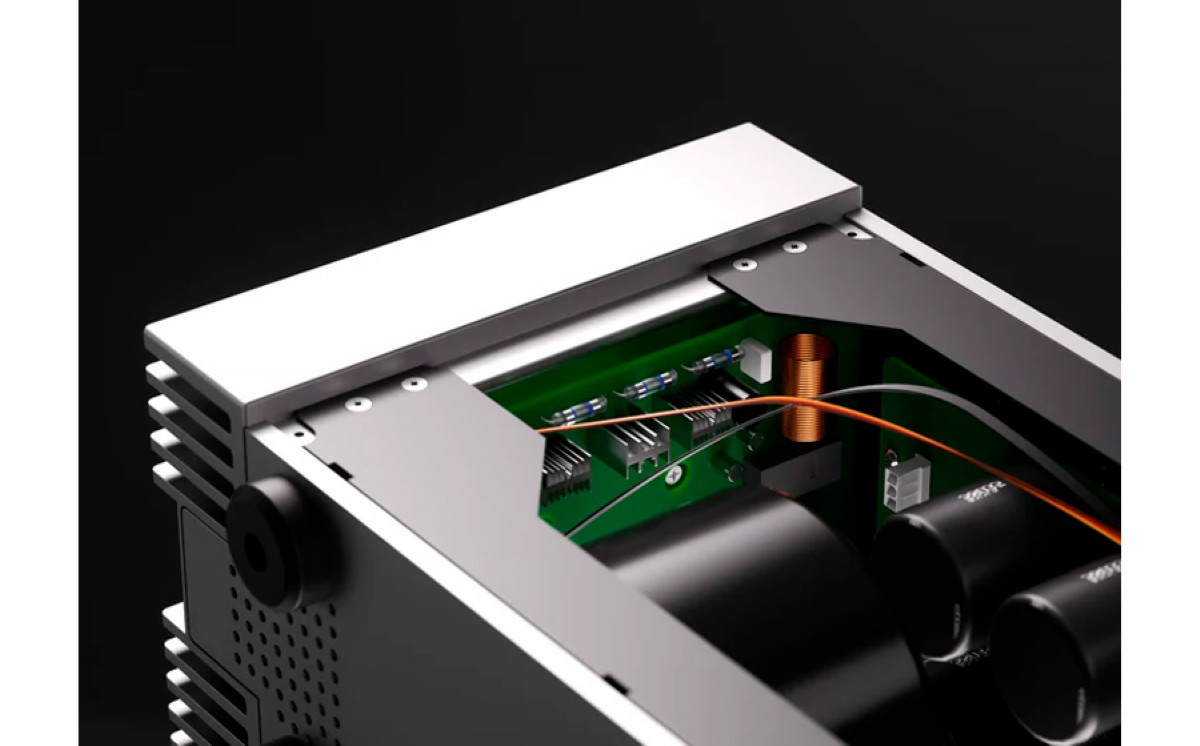

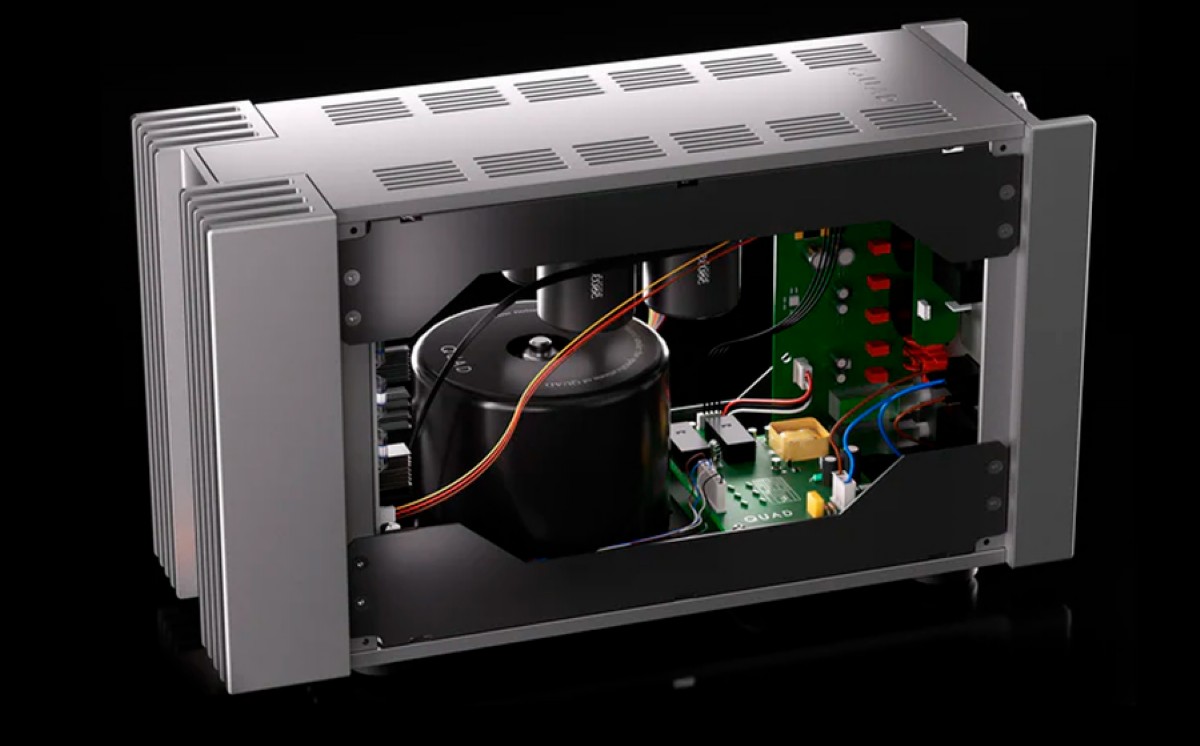

Se ha desarrollado un transformador toroidal de bajo ruido, personalizado y de 200 VA para el nuevo 303.
La etapa de salida del circuito del amplificador de potencia discreto emplea una topología de retroalimentación avanzada para garantizar una linealidad superior y una estabilidad térmica excepcional. Gracias a su diseño de clase AB, la corriente ideal se mantiene independientemente de la temperatura de los transistores de salida.
El resultado es un amplificador de potencia compacto y de funcionamiento a baja temperatura que posee la capacidad de ofrecer potencia dinámica y mantener un control firme de la música a la vez que proporciona un rico detalle sonoro.
Siempre respetado por su potencia de salida conservadora pero constante, el clásico QUAD 303 fue clasificado oficialmente en 45 W a 8 ohmios. Una potencia de salida modesta pero honesta, la venerabilidad del 303 reside en la delicadeza del rendimiento, no solo en la potencia bruta. El nuevo modelo es completamente igual.

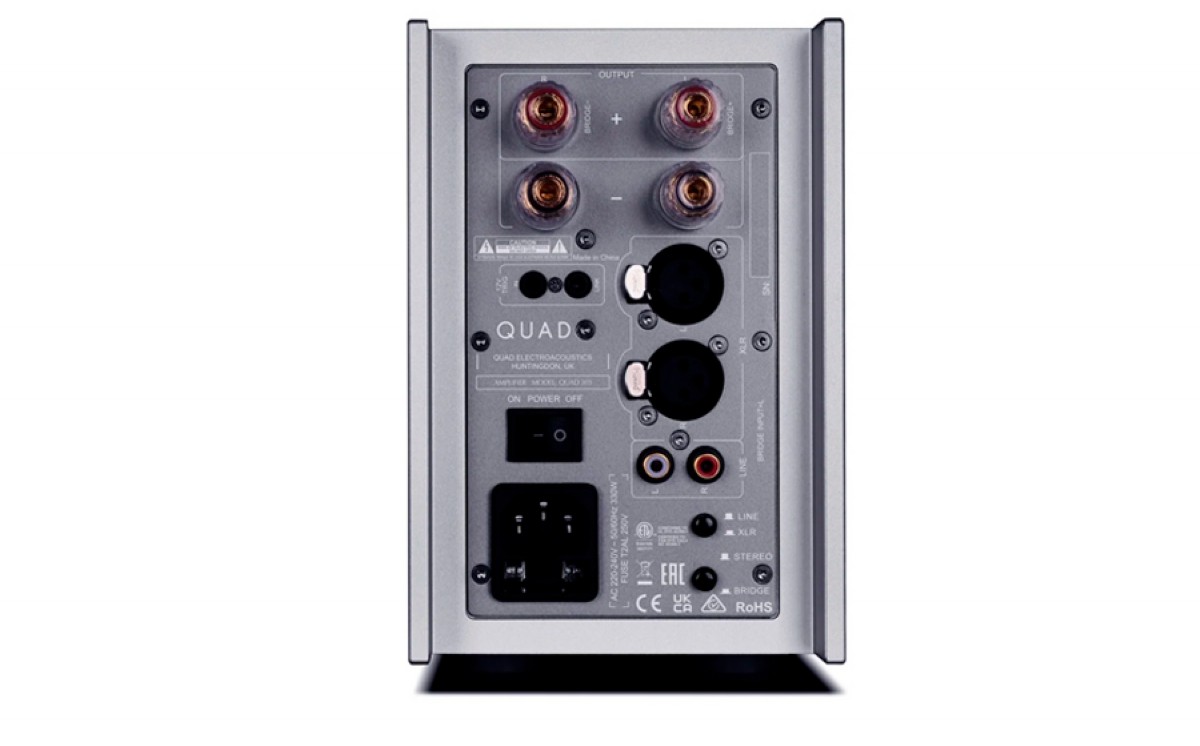

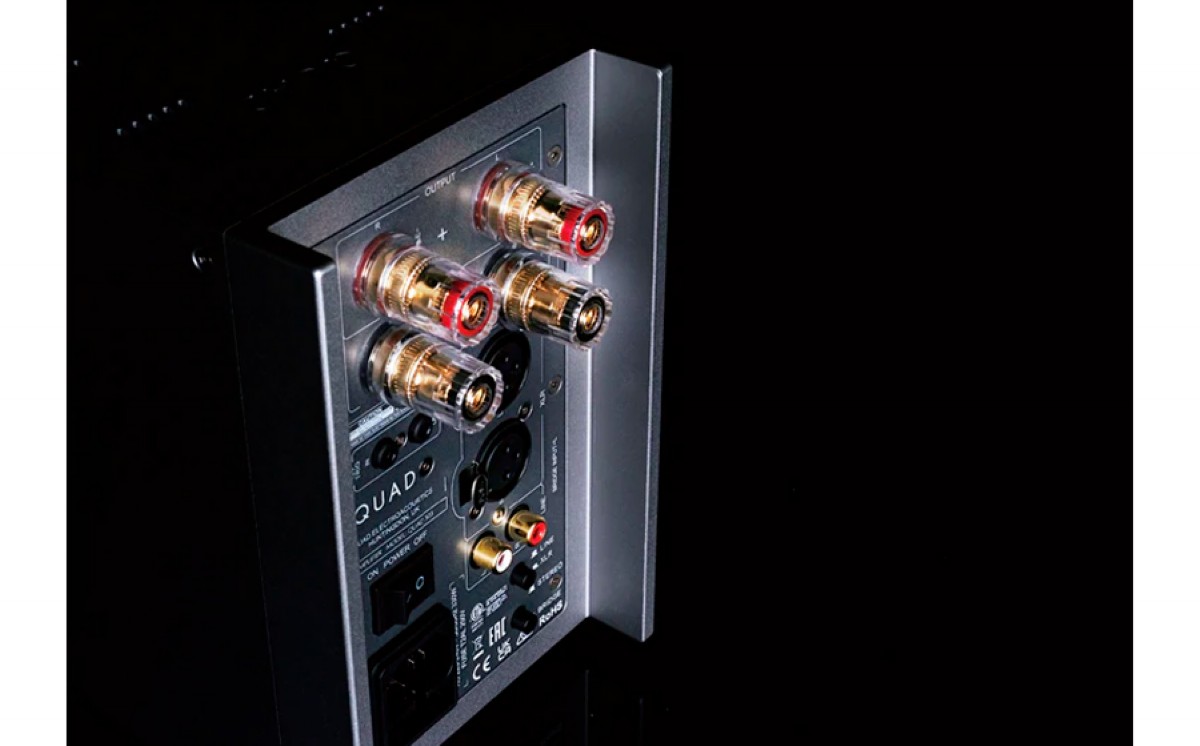

Sin embargo, con algunos ajustes y mejoras, el 303 está equipado con un poco de potencia adicional: ofrece 50 W a ohmios (70 W a 4 ohmios) con una entrega de corriente máxima de 10 A en cargas difíciles. Se sabía que el 303 original tenía problemas con cargas de menor impedancia, el nuevo 303 no tiene ese problema. Perfectamente adaptado a los requisitos más exigentes del audiófilo moderno, garantiza que cualquier altavoz, incluso los diseños electrostáticos de QUAD, se puedan manejar con facilidad. Las opciones de conectividad incluyen entradas RCA de un solo extremo y XLR balanceadas, una entrada de disparador de 12 V y postes de conexión de altavoz de alta calidad. Simple, sólido y completamente auténtico, por dentro y por fuera. La salida de potencia para el "modo puente" (para usar como amplificador de potencia monobloque) alcanza los 140 W a 8 ohmios o los 170 W a 4 ohmios (mono puenteado).
Especificaciones
Modelo QUAD 303
Descripción general Amplificador de potencia
Filosofía de diseño y tecnología básica Amplificador de potencia de clase AB
QUAD 303 triplica la etapa de salida
Transformador toroidal personalizado de 200 VA
Selección de modo estéreo/puente
Entradas 1 x línea, 1 x XLR
Salidas 1 x disparador de 12 V
1 x altavoz estéreo, 1 x disparador de 12 V (enlace)
Sección del amplificador de potencia
Ganancia +29 dB
Potencia de salida nominal Estéreo: 2 x 50 W (8 ohmios, THD <1 %)
Estéreo: 2 x 70 W (4 ohmios, THD <1 %)
Puenteado: 140 W (8 ohmios, THD <1 %)
Puenteado: 170 W (4 ohmios, THD <1 %)
Respuesta de frecuencia 20 Hz - 20 kHz (+/-0,3 dB)
Distorsión armónica total (THD) <0,002 % (1 kHz)
Impedancia de entrada 10 k ohmios
Sensibilidad de entrada 700 mVrms (línea)
1,5 Vrms (XLR)
Relación señal/ruido (S/N) > 108 dB (ponderado A)
Máx. Corriente de salida 10 A
General
Consumo de energía en modo de espera <0,5 W
Peso neto 8,4 kg
Peso bruto 9,5 kg
Dimensiones (mm) (An x Al x Pr) 325 X 176 X 120
Tamaño de la caja (mm) (An x Al x Pr) 462 X 312 X 226
Acabado Gris clásico QUAD
Requisitos de alimentación (según la región) 220 - 240 V - 50/60 Hz
100 - 120 V - 50/60 Hz
Accesorios estándar Cable de alimentación, control remoto, manual del usuario
