WBT WBT-0730.12 - 1044

WBT WBT-0730.12

  • 0 valoraciones

En stock


Amplía tu garantía


Financia tu compra

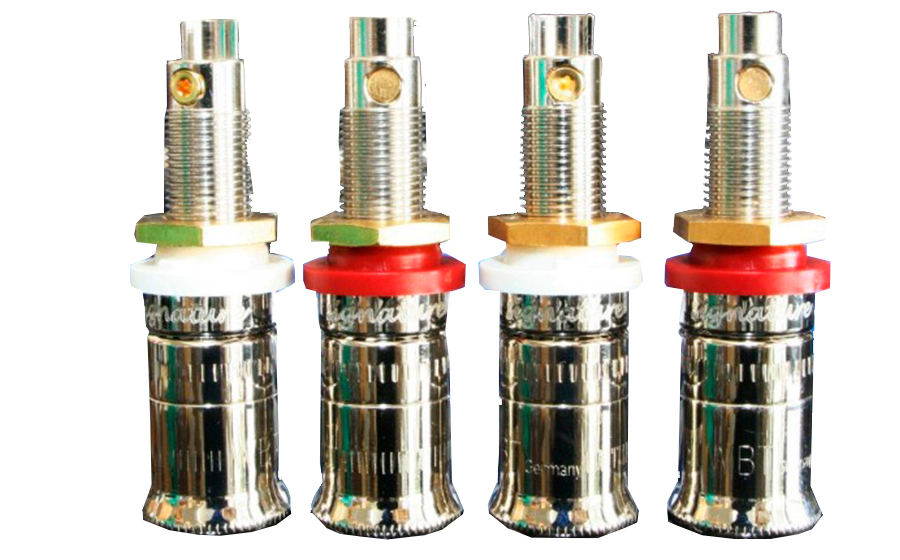

Borne de polo unipolar. Acabado en platino pulido. Serie CLASSIC. Crimpado o soldadura. Caja de 4 ud

Características

Producto Topline para los requisitos más exigentes en términos de transmisión de señales, estabilidad mecánica y diseño

Las magníficas propiedades mecánicas, el sólido diseño y la tuerca de sujeción de dos piezas con pieza de presión giratoria garantizan una alta presión de contacto y, por tanto, una resistencia de transición constantemente baja, condición previa para que los efectos en la calidad del sonido sean absolutamente mínimos. El elegante diseño de la terminal de polo se realza aún más por la brillante superficie platinada que evita de forma fiable la corrosión. El terminal de polo se pule antes del revestimiento de platino, creando una superficie extremadamente robusta y resistente a la abrasión.

Conexión exterior.
>> Enchufe banana de 4 mm.
Se puede conectar un enchufe de 4 mm en la parte delantera de la tuerca de sujeción.

>> Puntas y extremos de cable engarzados (hasta 6 mm²).
Puedes usar el sistema patentado de tuerca de sujeción WBT para hacer conexiones de alta presión con pala y cable engarzado. La superficie de fresado cruzado en la parte inferior de la pieza de presión crea una conexión segura y permanente con una resistencia de transición extremadamente baja. También evita la división de los hilos de los cables si se utilizan extremos de cable expuestos.

Conexión interna.
En el interior se pueden utilizar cables con una sección transversal de hasta 10 mm².
WBT recomienda el método de conexión por engarce. Puede utilizar los tornillos Torx suministrados y la llave Torx T.6 para fijar perfectamente los extremos de los cables engarzados.
Sin embargo, las conexiones también se pueden soldar. Si se decide por la soldadura, WBT recomienda la soldadura de plata WBT-0800, que no daña la superficie.

Montaje.
Se suministran aislantes de montaje que aseguran no sólo el aislamiento, sino también el montaje a prueba de torsión y la identificación de la polaridad. También se suministran contra-tuercas, arandelas de doble paso con orejetas y placas de rompecabezas. Las placas de rompecabezas pueden ser enganchadas unas a otras. Esto asegura una separación terminal precisa de 19 o 30 mm, pero sobre todo una protección absoluta contra la torsión. Las tuercas de los aparatos con altos niveles de vibración mecánica intrínseca, como los altavoces, deben ser aseguradas adicionalmente - usando la arandela de seguridad dentada WBT-9150, por ejemplo. En caso de que se requiera una distancia fija de 19 mm, se puede utilizar el espaciador WBT-9404 e instalar el WBT-0730.01 como un terminal doble. Gracias a las ranuras de bloqueo en el espaciador, la abertura de entrada para el cable de conexión puede girarse en pasos de 45°.
(El WBT-9404 se suministra con cada paquete de consumidor final, pero en general debe pedirse por separado).

Notas explicativas:
Sugerencia para los fabricantes de equipos originales
Debido a las normas de seguridad actuales, los agujeros de banana de 4 mm de los terminales de polos WBT deben cerrarse con el palo de seguridad WBT-0799.

Especificaciones:
Sección transversal del conductor (máx.): exterior: 6 mm² (10 AWG).
interior: 10 mm² (8 AWG).
Técnica de conexión: exterior: enchufe de banana de 4 mm, pala (6 - 8 mm de pala), engastado.
interior: engastado o soldadura.
Espesor de la pared: 0,1 - 6 mm.
Identificación: rojo/blanco.
Instalación: con el espaciador WBT-9404 también como doble terminal.
Herramienta recomendada:
Llave Torx T.6 WBT-0488.
(suministrada con cada paquete de consumidor final).
Destornillador dinamométrico WBT-0481 para montaje profesional OEM.
Alicates para crimpar WBT-0403.
ver también el juego de crimpado WBT-0411.
