supersonido
WBT 0114 Ag - 32086

WBT 0114 Ag

  • 0 valoraciones

En stock


Amplía tu garantía

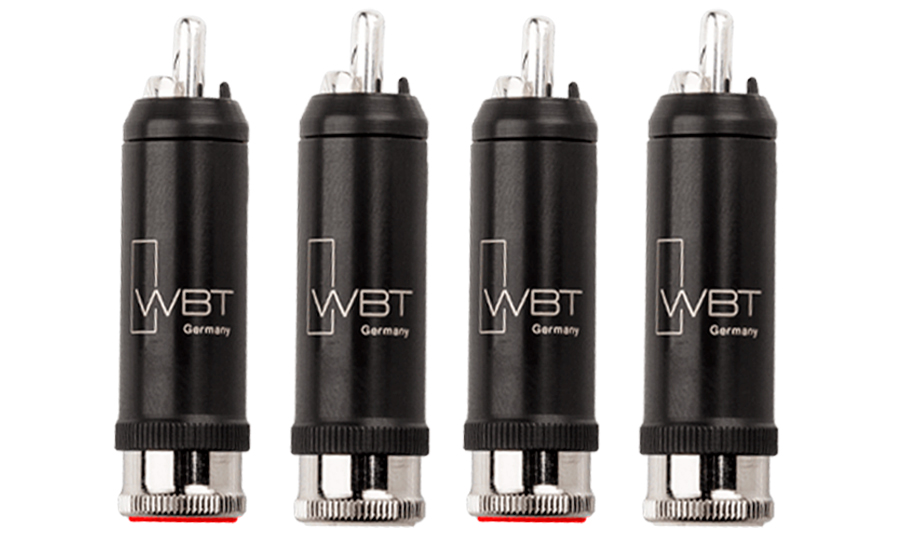

Conector tipo RCA con tecnología nextgen™ WBT-0114 Conector coaxial para cables de hasta 9 mm de diámetro versión nextgen™, para soldar. Precio por unidad.

Características

El conector RCA WBT-0114 es un producto de la serie nextgen™, la siguiente generación de conectores tipo RCA de WBT. El modelo WBT-0114 ofrece una combinación perfecta de un cuerpo de enchufe robusto y estable y un conductor de señal de filigrana con masa reducida colocado en la parte delantera del enchufe.
Unidad central de contacto minimalista con respecto a la masa metálica aplicada (efecto de almacenamiento masivo *), sin embargo, todos los conductores de señal están hechos de cobre puro (blando) o plata fina. Sin embargo, la construcción híbrida permite alcanzar una alta estabilidad mecánica. La transferencia de la señal es muy dinámica y precisa. El ancho de banda tiene un curso lineal hasta ≥ 400 MHz a 75 Ω impedancia característica que hace que el conector sea completamente digital.

Blindaje EMI contra campos electromagnéticos de interferencia.
El manguito de sujeción permite un apantallamiento perfecto contra los campos electromagnéticos de interferencia. Por esta razón, el WBT-0114 es ideal para salidas analógicas de bajo nivel de rango fonográfico, es decir, giradiscos (bobina móvil, imán móvil), micrófonos, etc., ya que pueden haber interferencias no deseadas muy altas, dependiendo de la naturaleza de los dispositivos y de lo que los rodee (teléfonos móviles, ordenadores, etc.).
Dispositivo de recogida patentado.
La calidad de contacto de los enchufes convencionales tipo RCA es a menudo innegable. pobre. Se "sientan" en el enchufe bastante mal. Es una cuestión de hecho que, por ejemplo, el El contacto exterior de los conectores tipo RCA varía entre 7,95 y 8,55 mm de diámetro!
WBT ha desarrollado el dispositivo patentado de sujeción por pinza de sujeción para permitir un ajuste firme de la clavija en el encaje, que es necesario para un buen contacto, así como una presión alta y constante. El dispositivo patentado de sujeción por pinza permite que los conectores RCA de WBT se ajusten a todo tipo de conectores tipo RCA de forma tan perfecta. Gire el manguito exterior en la dirección del cable y el cono del manguito presionará firmemente los tres elementos de contacto exteriores.
Esto no sólo proporciona la alta presión de contacto necesaria, sino que también sujeta el enchufe firmemente al enchufe. En consecuencia, la resistencia de transición no sólo es extremadamente baja, sino también muy estable.
Descarga de la tensión del cable: La descarga de tracción del cable se realiza mediante un tornillo Torx1. Torx es un sistema de tornillos de alta tecnología. En combinación con la rosca fina autoimpedible especial de WBT, conserva perfectamente la presión una vez que se ha dado.
Materiales recomendados: WBT-0800 soldadura de plata (4% Ag).
Manipulación: Al conectar o desconectar el enchufe, asegúrese de que el mandril colector no esté activado. Para soltar el mecanismo, gire la manga hacia adelante.
Importante: Los conectores coaxiales WBT están diseñados exclusivamente para su uso en conexiones de señal de la gama de audio y vídeo. WBT GmbH no asume ninguna responsabilidad por el uso incorrecto.

Extracto del programa de suministro de WBT.
WBT-0210 Cu nextgen™ Hembrilla tipo RCA:
Tipo de montaje en chasis, fabricado en cobre puro, impedancia de 75 ohmios, para salidas digitales y analógicas.
WBT-0210 Ag nextgen™ Hembrilla tipo RCA:
Lo mismo, pero hecho de plata pura.
WBT-0800 soldadura de plata: 4% Ag, ø 0,9 mm, con flujo libre de halógenos, baja temperatura de fusión: 178/180°C.
WBT-0805 soldadura de plata: soldadura sin plomo con 4% Ag, 0,9 mm de diámetro
Flujo libre de halógenos, temperatura de fusión: 216/219°C.
