Características

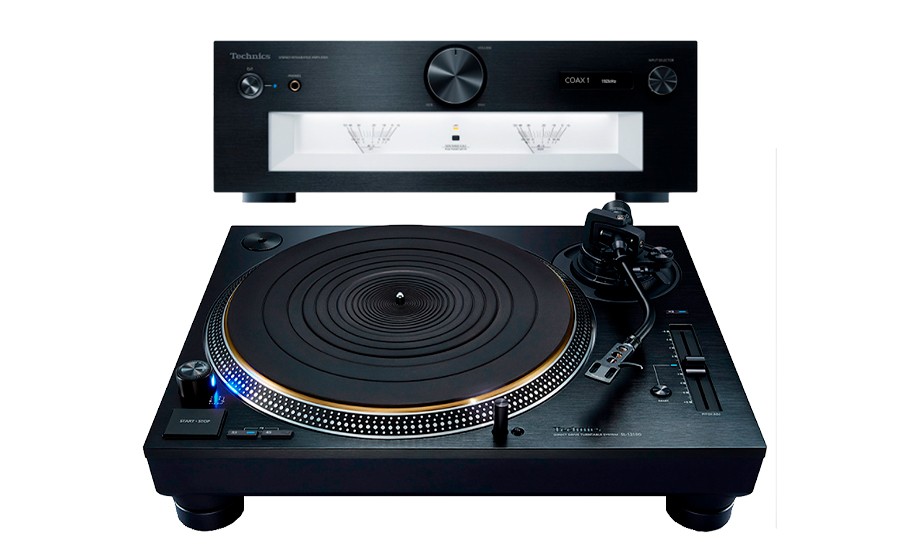

Technics SL-1210GEG-S
Los platos giratorios analógicos convencionales tienen problemas relacionados con la degradación de la calidad del sonido causada por diversos factores, como la vibración de la velocidad por minuto durante la rotación y la irregularidad de la rotación, conocida como "cogging". En el tocadiscos SL-1200G, el uso de un motor de tracción directa sin núcleo recién desarrollado, que no posee un núcleo de hierro, elimina el efecto "cogging". Además, la construcción de doble rotor reduce la carga del cojinete al mismo tiempo que mantiene el par alto y reduce la vibración por minuto durante la rotación. Estos factores permiten la reproducción del sonido cálido y exquisitamente detallado que está grabado en los discos analógicos.
Tecnología de control del motor de alta precisión
La aplicación de la tecnología de control del motor desarrollada por dispositivos Blu-ray y el cambio del modo de tracción en función del estado operativo del motor logran un alto par de arranque y una estabilidad a alta velocidad.
El tocadiscos presenta una construcción de tres capas con un plato en una rígida aleación combinada de latón y aluminio. La goma amortiguadora cubre toda su superficie trasera para eliminar resonancias innecesarias, lo que permite alcanzar una alta rigidez y amortiguar la vibración. Esto ofrece una suave estabilidad rotativa y una masa inercial que supera al SP-10MK2, el estándar para tocadiscos de tracción directa utilizado por emisoras de todo el mundo. Además, posee una masa inercial que es dos veces superior al SL-1200MK5.
Cuando la distribución del peso del plato giratorio no es uniforme, se produce ruido o exceso de vibración durante la rotación, lo que causa la degradación de la calidad del sonido. Por tanto, el equilibrio del plato giratorio se ajusta en la fábrica mediante el uso de un equipo de alta precisión especializado en el ajuste del equilibrio que permite ajustar cada elemento tras el montaje del plato giratorio. Los platos giratorios que se han sometido al proceso de ajuste se etiquetan con una pegatina en la que puede leerse "BALANCED" para indicar que se ha llevado a cabo el ajuste.
El brazo emplea magnesio ligero, que tiene un efecto de gran amortiguación, con un estiramiento en frío que mejora las características del material y logra la alta precisión requerida. Asimismo, la alta sensibilidad del movimiento inicial se obtiene empleando la tradicional construcción de suspensión de cardán con un eje de rotación horizontal y un eje de rotación vertical que intersectan en un único punto central, así como cojinetes de alta precisión que utilizan una carcasa troquelada.
Se ha añadido un panel superior de 10 mm de grosor con un acabado cepillado a la anterior construcción de tres capas de aleación de aluminio, BMC y goma pesada del SL-1200MK5. Esta construcción de cuatro capas combina una gran rigidez con un aspecto y un acabado de alta calidad.
El uso de terminales fonográficos y terminales de tierra chapados en oro y latón molido evita la degradación de la calidad del sonido al tiempo que permite conectar y desconectar cables fácilmente. Además, el uso de una construcción de blindaje metálico dentro de la carcasa reduce los efectos del ruido externo.
ESPECIFICACIONES
Sección tocadiscos
Tipo
Tocadiscos manual de tracción directa
Velocidades de giro
33-1/3, 45 y 78 rpm
Rango de ajuste
±8 %, ±16 %
Par de arranque
3,3 kg-cm
Características de aumento
0,7 segundos desde la parada hasta 33-1/3 rpm
Fluctuación y vibración
0,025 % vatios RMS (JIS C5521)
Ruido
78 dB (IEC 98A ponderado)
Plato del tocadiscos
Brass and aluminium die-cast combined
Diameter: 332mm
Peso: aprox. 3.6 kg (including a rubber mat)
Sección brazo fonocaptor
Tipo
Equilibrio estático universal
Longitud efectiva
230 mm
Saliente
15 mm
Ángulo de error de rastreo
En 2° 32' (en el surco exterior de un disco de 30 cm [12""])
En 0° 32' (en el surco interior de un disco de 30 cm [12""])
Ángulo de desplazamiento
22°
Rango de ajuste de altura del brazo
0 - 6 mm
Rango de ajuste de presión de la aguja
0-4 g (lectura directa)
Peso del cabezal
Aprox. 7,6 g
Rango de peso de cartucho aplicable
(Sin el peso auxiliar)
De 5,6 a 12,0 g
De 14,3 a 20,7 g (incluido el cabezal)
(Con el peso auxiliar pequeño)
De 10,0 a 16,4 g
De 18,7 a 25,1 g (incluido el cabezal)
(Con el peso auxiliar grande)
De 14,3 a 19,8 g
De 23,0 a 28,5 g (incluido el cabezal)
Dimensiones de montaje del cartucho
Intervalo JIS de 12,7 mm
Lengüeta terminal del cabezal
Lengüeta del terminal de 1,2 mm φ con 4 clavijas
Terminales
Salida de audio
Conector PHONO y TERMINAL DE CONEXIÓN A TIERRA
General
Alimentación
110-240 V CA, 50/60 Hz
Consumo
14 W aprox. 0.2 W (standby)
Dimensiones (W x H x D)
453 x 173 x 372 mm
Peso
aprox. 18 kg
Accesorios
Tocadiscos, tapete para tocadiscos, cubierta antipolvo, adaptador de registro EP, peso de la balanza, peso auxiliar pequeño, peso auxiliar grande, carcasa de la cabeza, calibre de voladizo, juego de tornillos para cartucho, cable PHONO, cable de tierra PHONO, cable de alimentación de CA, juego de tornillos para plato giratorio, El manual del propietario.
Technics SU-G700M2
Con el fin de transmitir fielmente la cantidad masiva de datos de audio que se envían sin pérdidas a los altavoces, la sección del amplificador de potencia SU-G700M2 utiliza una amplificación digital completa a través del motor JENO, basado en el concepto de diseño de sistemas de referencia. Para resolver el problema de la degradación de la calidad del sonido debido a la fluctuación, lo que plantea problemas en los amplificadores digitales convencionales, el amplificador SU-G700 cuenta con un circuito de reducción de la fluctuación original que elimina la inestabilidad en toda la gama de frecuencias audibles. Además, se utiliza un circuito de conversión PWM (modulación por ancho de pulsos) exclusivo y de alta precisión para la conversión de PWM, que resulta muy importante para la calidad del sonido. Al optimizar elementos como, por ejemplo, la velocidad de modelación del ruido, grado y número de cuantificación, a través de nuestra experiencia singular, incluso los datos del rango dinámico amplio de las fuentes de sonido de alta resolución se convierten en señales PWM sin pérdidas. Estas tecnologías reproducen un sonido natural y con un alto nivel de detalle, lo que permite percibir incluso delicados matices musicales.
La impedancia del altavoz cambia con cada frecuencia y se necesita un amplificador de potencia para accionar los altavoces sin que afecte a las características de los mismos. Sin embargo, los amplificadores digitales convencionales se conectan a los altavoces a través de un filtro de paso bajo en la fase de salida, por lo que la influencia de las características de la impedancia de los altavoces es aún mayor. Además, aunque se mejoraran las características de amplitud de los amplificadores convencionales a raíz de críticas negativas, las características de fase no se podrían mejorar. Por eso desarrollamos un algoritmo de optimización adaptativa de impedancia de altavoz que corrige la respuesta ideal del impulso a través del procesamiento de la señal digital calculando las características de amplitud/fase de frecuencia del amplificador con los altavoces conectados. Esta nueva técnica permite acoplar las características de frecuencia de amplitud y de fase, algo que previamente no habían logrado los amplificadores, así como ofrecer un sonido con una rica expresión espacial.
La tecnología de fuente de alimentación incorporada en el modelo de clase de referencia SU-R1000 se ha utilizado para mejorar la potencia de los altavoces y obtener una mayor sensación de energía. La frecuencia de conmutación se ha ampliado de la convencional banda de 100 kHz a la banda de 400 kHz para garantizar el suministro estable de voltaje y corriente, y para reducir los efectos adversos del ruido de modulación de la calidad del audio. El dispositivo está equipado con los mismos semiconductores GaN FET y SiC SBD que los que están montados en el amplificador SU-R1000 para ofrecer el máximo rendimiento del sistema de suministro eléctrico de conmutación a alta velocidad.
Y, por si fuera poco, en la última etapa, se proporciona un regulador del ruido superbajo para evitar la reducción de la regulación debido a una frecuencia de conmutación fija e impedir la mezcla del componente de ruido a frecuencias altas. El resultado es un suministro eléctrico de bajo ruido y alta respuesta que maximiza el rendimiento del amplificador digital.
En amplificadores integrados, existe una variedad de circuitos, como los que manejan microseñales de entrada y grandes corrientes, como los circuitos de salida y los circuitos de alimentación. El amplificador SU-G700M2 utiliza una construcción de tres secciones con particiones instaladas entre los bloques del circuito según el nivel de señal que se maneje. Así se eliminan las interferencias entre bloques de circuitos, logrando una calidad de sonido clara. Además de la construcción de tres secciones, el amplificador SU-G700M2 incluye un chasis inferior que presenta una construcción en dos capas con placas de acero de 1,2 mm y 2 mm de grosor, un panel superior formado por una placa de acero de 1,6 mm de grosor y un panel delantero de aluminio de 7 mm de grosor para mejorar la amortiguación de las vibraciones.
Ahora se admite la entrada PHONO MC. La entrada PHONO consigue un bajo nivel de ruido mediante una configuración de diferencial con conexión en paralelo en una primera fase, FET de bajo ruido. Además, el ajuste de ganancia de cuatro niveles permite seleccionar la mejor ganancia según la salida del cartucho. Esto permite la reproducción óptima de fuentes de sonido grabadas analógicamente de alto grado adaptadas al entorno del usuario.
El sistema SU-G700M2 utiliza un amplificador de auriculares de clase AA con circuitos de amplificación independientes para la amplificación de la tensión y de la corriente de la señal de audio. La tensión se amplifica mediante un amplificador operativo de alto grado, la corriente se amplifica mediante un amplificador operativo con alta capacidad de suministro de corriente y la salida de señal PWM de alta calidad del motor JENO se convierte en analógica con alta precisión, permitiendo así un perfecto accionamiento de los auriculares. De este modo, se puede reproducir música con baja distorsión y una amplia gama de frecuencias, independientemente de la impedancia de carga de los auriculares.
La fuente de alimentación del amplificador incluye el condensador electrolítico de bloqueo exclusivo de Technics, optimizado a través de un ajuste minucioso, que se ha instalado en el amplificador SU-R1000.
El gran terminal de puesta a tierra incluye un cable a tierra grueso y de gran diámetro.
Los tornillos utilizados para asegurar los cables que envían señales de audio a los terminales de los altavoces están fabricados en latón no magnético.
Especificaciones
Potencia de salida
70 W + 70 W (1 kHz, T.H.D. 0,5 %, 8 Ω y 20 kHz LPF)
140 W + 140 W (1 kHz, T.H.D. 0,5 %, 4 Ω y 20 kHz LPF)
Impedancia de carga
4 Ω-16 Ω
Respuesta de frecuencia
PHONO (MM)
20 Hz-20 kHz (DESVIACIÓN RIAA ±1 dB y 8Ω)
PHONO (MC)
20 Hz-20 kHz (DESVIACIÓN RIAA ±1 dB y 8Ω)
LINE
5 Hz-80 kHz (-3 dB y 8 Ω)
DIGITAL
5 Hz-80 kHz (-3 dB y 8 Ω)
Sensibilidad de entrada/impedancia de entrada
PHONO (MM)
2,5 mV/47 kΩ
PHONO (MC)
300 uV/100 Ω
LINE
200 mV/22 kΩ
Entrada Analógica Terminal
LINE x2 (LINE1 y LINE2/MAIN IN)
PHONO (MM/MC) x1
Codec de soporte DLNA
Óptica digital x2 (OPT 1 y OPT 2)
Coaxial digital x2 (COAX 1 y COAX 2)
USB-B x1 (PC)
Salida analógica Terminal
LINE OUT x1 (LINE OUT)
PRE OUT x1 (PRE OUT)
Salida de auriculares
Sí, estéreo de Φ6,3 mm
PC (USB-B)
USB 2.0 de alta velocidad
USB Audio Class 2.0 y modo asíncrono
Codec de Soporte
PCM Sí (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8 y 384 kHz/16, 24 y 32 bits)
DSD Sí (2,8 MHz, 5,6 MHz y 11,2 MHz)
Modo de control DSD
Modo nativo ASIO y modo DoP
Alimentación
220 V CA-240 V y 50/60 Hz
Consumo
95 W
Dimensiones (W x H x D)
430 x 148 x 428 mm
Peso
Aprox. 12,6 kg
Accesorios
Cable CA, mando a distancia, pilas para el mando a distancia y manual del usuario
