Características

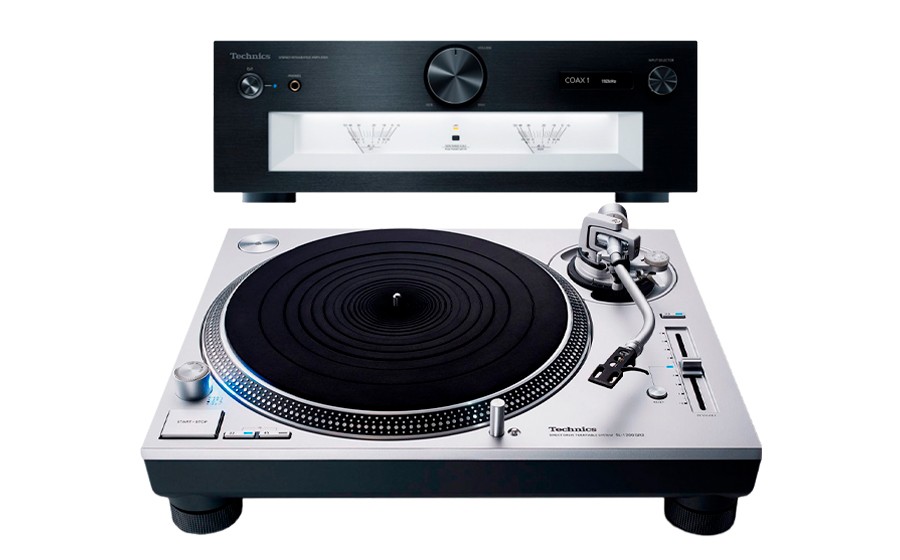

Technics SL-1200 GR2
El circuito de accionamiento del motor mejorado centrado en el recientemente desarrollado ΔΣ-Drive (Delta Sigma Drive) suprime por completo cualquier vibración mínima generada por el motor. Esta es la primera etapa de la nueva generación de tocadiscos de accionamiento directo de Technics que apuntan a seguir mejorando la calidad del sonido.
Nuevo sistema de accionamiento por motor, ΔΣ-Drive (Delta Sigma Drive).
El ΔΣ-Drive es un nuevo sistema que aplica la experiencia de Technics en el procesamiento de señales PWM. Además de reducir los armónicos elevados, el nuevo variador suprime las vibraciones del motor para lograr una rotación más suave y precisa, lo que garantiza una reproducción rica de la música.
La primera etapa de la nueva generación de tocadiscos de accionamiento directo de Technics.
Desde que inventó el primer tocadiscos de accionamiento directo del mundo, Technics ha seguido trabajando para mejorar la calidad del sonido. Ahora ha desarrollado el ΔΣ-Drive, que suprime las vibraciones diminutas del motor y mejora la precisión de la conversión electromagnética del cartucho. La primera etapa de los sistemas de tocadiscos de accionamiento directo que presentan esta tecnología es el SL-1200GR2.
En 1970, Technics comercializó el primer tocadiscos de accionamiento directo del mundo y el sistema arrasó en todo el mundo. A diferencia de la transmisión por correa y otros sistemas, los sistemas de transmisión directa hacen girar el motor a baja velocidad y accionan directamente el plato, proporcionando así numerosas ventajas, como la ausencia casi total de degradación en la relación S/N debido a la vibración del motor y los mecanismos de desaceleración, así como así como una alta confiabilidad durante un largo período de tiempo debido a que no requiere reemplazo de piezas.
Y en 2016, Technics desarrolló el motor de accionamiento directo sin núcleo, orientado hacia la superficie y de doble rotor con imanes de rotor colocados en ambos lados, eliminando así la irregularidad de rotación del motor, conocida como "engranaje", que era un problema único para la transmisión directa. sistemas de accionamiento. Este motor se adoptó para el SL-1200G, que una vez más obtuvo una respuesta significativa en el mercado de alta fidelidad. El SL-1200GR2 hereda la misma filosofía de diseño con el nuevo desarrollo de un motor de accionamiento directo sin núcleo, orientado hacia la superficie y de un solo rotor, lo que resulta en la eliminación de los engranajes.
Circuito de conmutación de bajo ruido.
El uso de una fuente de alimentación conmutada de alta velocidad garantiza una capacidad de suministro estable y menos ondulaciones y zumbidos. La aplicación de una fuente de alimentación conmutada a un plato giratorio elimina la necesidad de un transformador grande y de contramedidas para las vibraciones mecánicas resultantes.
Una frecuencia de conmutación superior a 100 kHz limita el impacto del ruido en el ancho de banda de reproducción de música.
Cancelación activa de ruido de inyección actual.
Esta tecnología combina un dispositivo de detección de ruido con un amplificador de error. Detecta ruido residual en la fuente de alimentación y aplica una corriente de fase inversa para eliminar los componentes de ruido. Elimina el ruido de baja frecuencia de manera más efectiva que un regulador para garantizar un suministro de energía más ideal.
El plato logra una alta rigidez y características de amortiguación de vibraciones mediante el uso de una construcción de dos capas con caucho amortiguador aplicado a toda la superficie trasera del aluminio fundido para eliminar la resonancia innecesaria que de otro modo se transmitiría al disco, produciendo así un sonido claro.
Para aumentar la masa inercial y reducir la vibración, se optimizó mediante simulación la forma de la parte de fundición a presión de aluminio. Con 2,5 kg (incluida la alfombrilla de goma), el plato SL-1200GR2 pesa 0,8 kg más que el del SL-1200MK5 anterior. Además, la superficie posterior del plato tiene nervaduras de refuerzo agregadas para mejorar la rigidez. Al aumentar la superficie de contacto con el caucho amortiguador se logran características de amortiguación que son más del doble que las del SL-1200MK5.
Tamaño y peso
Altura
173mm
Ancho
453 mm
Profundidad
372 mm
Peso
11,5 kilos
CERRAR TODAS LAS ESPECIFICACIONES
Sección de tocadiscos
Método de conducción
Manejo directo
Motor
Motor CC sin escobillas
Velocidades del tocadiscos
33-1/3, 45 y 78 rpm
Rango de ajuste de tono
±8% y ±16%
Par inicial
2,2 kg･cm
Características de acumulación
0,7 s. desde parado hasta 33- 1/3 rpm
Sistema de frenado
freno electrónico
Guau y aleteo
0,025% W.R.M.S.
Plato giratorio
Fundición de aluminio
Diámetro: 332 mm.
Peso aproximado. 2,5 kg (incluida una lámina de goma)
Sección del brazo
Tipo
Equilibrio estático
Longitud efectiva
230 mm
Sobresalir
15mm
Ángulo de error de seguimiento
Dentro de 2° 32' (en la ranura exterior del disco de 30 cm(12"))
Dentro de 0° 32' (en la ranura interior del disco de 30 cm(12"))
Ángulo de compensación
22°
Rango de ajuste de altura del brazo
0 - 6 mm
Rango de ajuste de presión del lápiz
0 - 4g (Lectura Directa)
Peso del cabezal
Aprox. 7,6g
Rango de peso de cartucho aplicable
(sin peso auxiliar)
5,6 - 12,0 g
3,1 - 9,5 g (usando cartucho espaciador)
14,3 - 20,7 g (incluido el cabezal)
(con peso auxiliar)
10,0 - 16,4 g
7,5 - 13,9 g (usando cartucho espaciador)
18,7 - 25,1 g (incluido el cabezal)
Dimensión de montaje del cartucho
Intervalo de 12,7 mm (1/2")
Terminal del cabezal
Terminal de 4 pines de 1,2 mmφ
Terminales
Salida de audio
FONO (conector de clavija) x 1
TERMINAL DE TIERRA x 1
General
Fuente de alimentación
CA 220-240 V, 50/60 Hz
El consumo de energía
11 W (encendido)
0,3 W (apagado)
Dimensiones (Ancho x Alto x Fondo)
453x173x372mm
Peso
Aprox. 11,5 kilos
Rango de temperatura de funcionamiento
0 ℃ a +40 ℃
Rango de humedad de funcionamiento
35 % a 80 % de humedad relativa (sin condensación)
Accesorios
Tocadiscos, Hoja del tocadiscos, Cubierta antipolvo,
Adaptador de discos EP, Contrapeso,
Peso auxiliar, Cartucho espaciador
Carcasa de cabeza, calibre de voladizo,
Juego de tornillos para cápsula, cable PHONO,
Cable de tierra PHONO, cable de alimentación de CA,
El manual del propietario
Technics SU-G700M2
Con el fin de transmitir fielmente la cantidad masiva de datos de audio que se envían sin pérdidas a los altavoces, la sección del amplificador de potencia SU-G700M2 utiliza una amplificación digital completa a través del motor JENO, basado en el concepto de diseño de sistemas de referencia. Para resolver el problema de la degradación de la calidad del sonido debido a la fluctuación, lo que plantea problemas en los amplificadores digitales convencionales, el amplificador SU-G700 cuenta con un circuito de reducción de la fluctuación original que elimina la inestabilidad en toda la gama de frecuencias audibles. Además, se utiliza un circuito de conversión PWM (modulación por ancho de pulsos) exclusivo y de alta precisión para la conversión de PWM, que resulta muy importante para la calidad del sonido. Al optimizar elementos como, por ejemplo, la velocidad de modelación del ruido, grado y número de cuantificación, a través de nuestra experiencia singular, incluso los datos del rango dinámico amplio de las fuentes de sonido de alta resolución se convierten en señales PWM sin pérdidas. Estas tecnologías reproducen un sonido natural y con un alto nivel de detalle, lo que permite percibir incluso delicados matices musicales.
La impedancia del altavoz cambia con cada frecuencia y se necesita un amplificador de potencia para accionar los altavoces sin que afecte a las características de los mismos. Sin embargo, los amplificadores digitales convencionales se conectan a los altavoces a través de un filtro de paso bajo en la fase de salida, por lo que la influencia de las características de la impedancia de los altavoces es aún mayor. Además, aunque se mejoraran las características de amplitud de los amplificadores convencionales a raíz de críticas negativas, las características de fase no se podrían mejorar. Por eso desarrollamos un algoritmo de optimización adaptativa de impedancia de altavoz que corrige la respuesta ideal del impulso a través del procesamiento de la señal digital calculando las características de amplitud/fase de frecuencia del amplificador con los altavoces conectados. Esta nueva técnica permite acoplar las características de frecuencia de amplitud y de fase, algo que previamente no habían logrado los amplificadores, así como ofrecer un sonido con una rica expresión espacial.
La tecnología de fuente de alimentación incorporada en el modelo de clase de referencia SU-R1000 se ha utilizado para mejorar la potencia de los altavoces y obtener una mayor sensación de energía. La frecuencia de conmutación se ha ampliado de la convencional banda de 100 kHz a la banda de 400 kHz para garantizar el suministro estable de voltaje y corriente, y para reducir los efectos adversos del ruido de modulación de la calidad del audio. El dispositivo está equipado con los mismos semiconductores GaN FET y SiC SBD que los que están montados en el amplificador SU-R1000 para ofrecer el máximo rendimiento del sistema de suministro eléctrico de conmutación a alta velocidad.
Y, por si fuera poco, en la última etapa, se proporciona un regulador del ruido superbajo para evitar la reducción de la regulación debido a una frecuencia de conmutación fija e impedir la mezcla del componente de ruido a frecuencias altas. El resultado es un suministro eléctrico de bajo ruido y alta respuesta que maximiza el rendimiento del amplificador digital.
En amplificadores integrados, existe una variedad de circuitos, como los que manejan microseñales de entrada y grandes corrientes, como los circuitos de salida y los circuitos de alimentación. El amplificador SU-G700M2 utiliza una construcción de tres secciones con particiones instaladas entre los bloques del circuito según el nivel de señal que se maneje. Así se eliminan las interferencias entre bloques de circuitos, logrando una calidad de sonido clara. Además de la construcción de tres secciones, el amplificador SU-G700M2 incluye un chasis inferior que presenta una construcción en dos capas con placas de acero de 1,2 mm y 2 mm de grosor, un panel superior formado por una placa de acero de 1,6 mm de grosor y un panel delantero de aluminio de 7 mm de grosor para mejorar la amortiguación de las vibraciones.
Ahora se admite la entrada PHONO MC. La entrada PHONO consigue un bajo nivel de ruido mediante una configuración de diferencial con conexión en paralelo en una primera fase, FET de bajo ruido. Además, el ajuste de ganancia de cuatro niveles permite seleccionar la mejor ganancia según la salida del cartucho. Esto permite la reproducción óptima de fuentes de sonido grabadas analógicamente de alto grado adaptadas al entorno del usuario.
El sistema SU-G700M2 utiliza un amplificador de auriculares de clase AA con circuitos de amplificación independientes para la amplificación de la tensión y de la corriente de la señal de audio. La tensión se amplifica mediante un amplificador operativo de alto grado, la corriente se amplifica mediante un amplificador operativo con alta capacidad de suministro de corriente y la salida de señal PWM de alta calidad del motor JENO se convierte en analógica con alta precisión, permitiendo así un perfecto accionamiento de los auriculares. De este modo, se puede reproducir música con baja distorsión y una amplia gama de frecuencias, independientemente de la impedancia de carga de los auriculares.
La fuente de alimentación del amplificador incluye el condensador electrolítico de bloqueo exclusivo de Technics, optimizado a través de un ajuste minucioso, que se ha instalado en el amplificador SU-R1000.
El gran terminal de puesta a tierra incluye un cable a tierra grueso y de gran diámetro.
Los tornillos utilizados para asegurar los cables que envían señales de audio a los terminales de los altavoces están fabricados en latón no magnético.
Especificaciones
Potencia de salida
70 W + 70 W (1 kHz, T.H.D. 0,5 %, 8 Ω y 20 kHz LPF)
140 W + 140 W (1 kHz, T.H.D. 0,5 %, 4 Ω y 20 kHz LPF)
Impedancia de carga
4 Ω-16 Ω
Respuesta de frecuencia
PHONO (MM)
20 Hz-20 kHz (DESVIACIÓN RIAA ±1 dB y 8Ω)
PHONO (MC)
20 Hz-20 kHz (DESVIACIÓN RIAA ±1 dB y 8Ω)
LINE
5 Hz-80 kHz (-3 dB y 8 Ω)
DIGITAL
5 Hz-80 kHz (-3 dB y 8 Ω)
Sensibilidad de entrada/impedancia de entrada
PHONO (MM)
2,5 mV/47 kΩ
PHONO (MC)
300 uV/100 Ω
LINE
200 mV/22 kΩ
Entrada Analógica Terminal
LINE x2 (LINE1 y LINE2/MAIN IN)
PHONO (MM/MC) x1
Codec de soporte DLNA
Óptica digital x2 (OPT 1 y OPT 2)
Coaxial digital x2 (COAX 1 y COAX 2)
USB-B x1 (PC)
Salida analógica Terminal
LINE OUT x1 (LINE OUT)
PRE OUT x1 (PRE OUT)
Salida de auriculares
Sí, estéreo de Φ6,3 mm
PC (USB-B)
USB 2.0 de alta velocidad
USB Audio Class 2.0 y modo asíncrono
Codec de Soporte
PCM Sí (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8 y 384 kHz/16, 24 y 32 bits)
DSD Sí (2,8 MHz, 5,6 MHz y 11,2 MHz)
Modo de control DSD
Modo nativo ASIO y modo DoP
Alimentación
220 V CA-240 V y 50/60 Hz
Consumo
95 W
Dimensiones (W x H x D)
430 x 148 x 428 mm
Peso
Aprox. 12,6 kg
Accesorios
Cable CA, mando a distancia, pilas para el mando a distancia y manual del usuario
