Características
Salida sin esfuerzo del controlador SVS de 17 pulgadas de alta excursión
Fue un proceso desde cero diseñar el controlador más grande y formidable jamás implementado en un subwoofer SVS. Una bobina móvil dual completamente nueva, suspensión, canasta y envolvente de excursión extrema logran niveles de presión sonora que comprimen el pecho con una precisión tonal impecable.
Cono compuesto de fibra de vidrio de 17 pulgadas liviano y rígido con una relación óptima de rigidez a masa para máxima eficiencia y linealidad acústica
El motor electromagnético de ferrita toroidal de cuatro piezas de 55 lb genera una fuerza masiva con un control preciso, permaneciendo autoritario pero detallado y controlado
El envolvente de caucho SBR catenario de excursión extrema mantiene un movimiento de controlador pistónico puro de largo alcance
Control infalible de bobinas móviles duales revolucionarias de 8 pulgadas
Las bobinas móviles duales de 8 pulgadas sin precedentes garantizan una transferencia estable de corriente electromagnética al controlador de 17 pulgadas para una salida autoritaria y un control preciso del controlador.
La bobina móvil dual bifilar de 4 capas conduce la enorme potencia del amplificador dual-mono al motor con la máxima eficiencia térmica, lo que da como resultado una salida acústica sin esfuerzo
El cable de bobina móvil de aluminio revestido de cobre combina las mejores propiedades de ambos elementos, lo que produce una capacidad térmica y una fuerza de campo magnético ideales.
El primer diseño de amplificador dual-mono STA-2800D con salida MOSFET discreta
El poder sónico detrás del amplificador de subwoofer SVS más potente y de mayor fidelidad jamás desarrollado. El PB17-Ultra R|Evolution STA-2800D presenta avances tecnológicos nunca antes ofrecidos en un subwoofer de consumo para garantizar un comportamiento refinado y una respuesta prístina a cualquier volumen.
Margen dinámico ilimitado gracias a los amplificadores monobloque duales de clase D con etapas de salida MOSFET
Cada amplificador acciona una de las bobinas de voz duales dentro del motor para garantizar un control preciso y maximizar la potencia suministrada al controlador
Ocho MOSFET de 200 voltios y 60 amperios proporcionan una corriente extremadamente alta para una salida de nivel de referencia con máxima eficiencia
Fuente de alimentación conmutada que mejora el rendimiento
Independientemente de la potencia que salga de su circuito doméstico, el PB17-Ultra R|Evolution siempre mantiene un rendimiento máximo y permanece inmune a las fluctuaciones de voltaje.
El acondicionador de línea de CA integrado filtra y estabiliza el voltaje entrante, corrige las distorsiones de la forma de onda y elimina las interferencias electromagnéticas y de radio para optimizar la calidad de la señal y el rendimiento del audio
Garantiza un voltaje de riel de 160 V limpio y constante y una entrega de energía óptima desde un circuito doméstico estándar de 15 amperios
El tiempo de corrección del factor de potencia (PFC) alinea el voltaje de CA con la corriente de CA, lo que genera menos calor, mayor eficiencia, salida de potencia máxima confiable y la capacidad de mantener la potencia nominal en un amplio rango de voltajes
El sistema de enfriamiento por convección optimizado por FEA no tiene disipadores de calor externos, una hazaña extraordinaria para un amplificador tan poderoso.
Inteligencia extrema de subwoofer: DSP de Analog Devices de 295 MHz
La orquestación del ecosistema de amplificador, motor y controlador de vanguardia se encuentra en el DSP más sofisticado jamás implementado en un subwoofer de consumo.
Da forma con precisión a la respuesta de frecuencia en la sala con absoluta precisión para una reproducción fiel de la señal
Monitorea cada función del amplificador para estabilizar el suministro de voltaje de CA a la fuente de alimentación para mantener una salida pico constante
El sistema de monitoreo térmico, de voltaje y de corriente de múltiples puntos garantiza la máxima salida y eficiencia
El procesamiento de audio digital avanzado y los DAC (convertidores de digital a analógico) con una relación señal a ruido de 120 dB brindan mayor margen dinámico, menor ruido y una fidelidad impecable
Aplicación para control de subwoofer SVS para smartphones ahora con corrección automática de ecualización de la sala
Compatible con las plataformas Apple iOS, Google Android y Amazon Fire, la aplicación para control de subwoofer SVS para smartphones permite ajustar y gestionar cómodamente el subwoofer.
Controles de volumen, filtro de paso bajo, fase, polaridad, seis ecualizadores paramétricos, compensación de ganancia de sala, modos de ajuste, configuraciones de administración de energía y más
Incluye tres prácticos ajustes preestablecidos de memoria para realizar ajustes rápidos y sencillos del sistema para que coincidan con sus preferencias de escucha: música, películas, modo nocturno y más
Los modos de ajuste de puerto variable con conectores de puerto incluidos permiten curvas de respuesta de frecuencia personalizadas para estándar, extendido y sellado para permitir el ajuste para obtener la máxima salida o extensión de graves profundos y velocidad transitoria
El panel trasero del amplificador OLED y la interfaz de control proporcionan un control rápido y directo de las funciones más importantes e incluyen una práctica función de "Inversión de pantalla"
Corrección automática de sala del subwoofer SVS
Logra una fidelidad impecable al resolver todos los problemas acústicos causados por su sala en unos pocos y sencillos pasos.
Ajusta automáticamente la salida del subwoofer usando el micrófono de su teléfono inteligente y la aplicación de subwoofer SVS
Aplica filtros de ecualización, aprovecha la ganancia disponible de la sala y optimiza la respuesta de frecuencia en la sala en las principales posiciones de escucha para un rendimiento óptimo en la sala.
El proceso simple requiere solo unos pocos pasos para lograr mejoras significativas en la respuesta en la sala
Estará disponible pronto a través de una actualización de la aplicación de control de subwoofer SVS por aire
Respuesta de frecuencia / Datos acústicos:
Tabla de respuesta de frecuencia PB16-Ultra
* El gráfico de respuesta de frecuencia no indica la capacidad máxima de salida
14 Hz a 220 Hz +/-3 dB (modo estándar, todos los puertos abiertos)
12 Hz a 220 Hz +/-3 dB (modo extendido, 2 puertos abiertos)
14 Hz a 320 Hz +/-3 dB (modo sellado, todos los puertos sellados)
Pendiente de atenuación optimizada específicamente para aprovechar al máximo la ganancia disponible en la sala.
Plano de tierra a 2 metros de distancia de las estructuras reflectantes (cuasi-anecoico).
Especificaciones del subwoofer:
Acabados en chapa de madera auténtica de roble negro y negro brillante piano

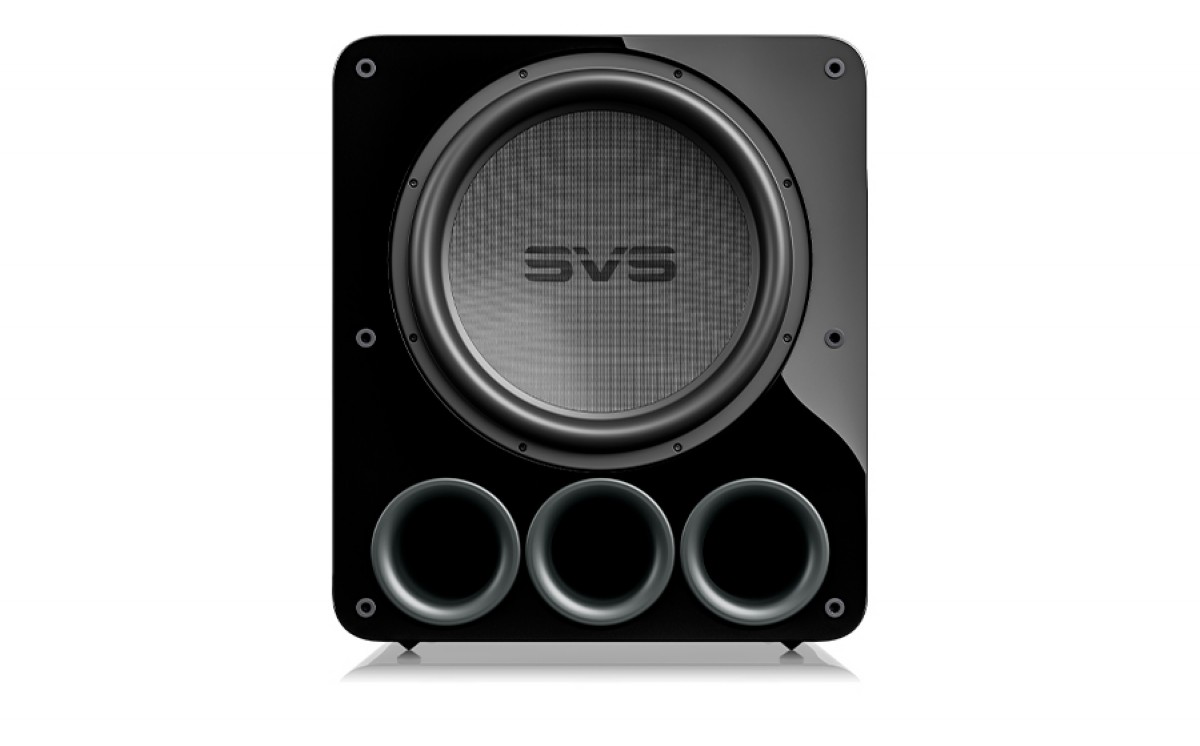

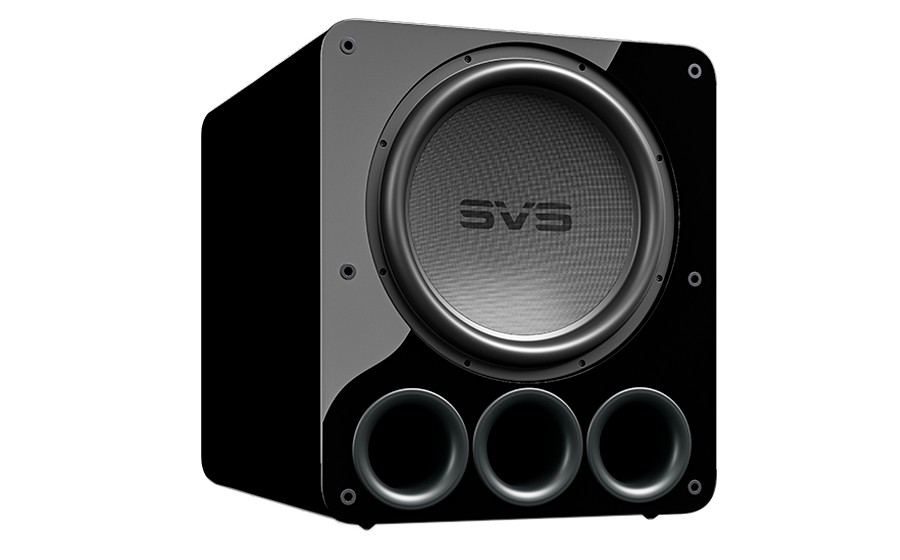

Controlador de alta excursión de 17 pulgadas con disparo frontal
Puertos triples de alto flujo de 4 pulgadas

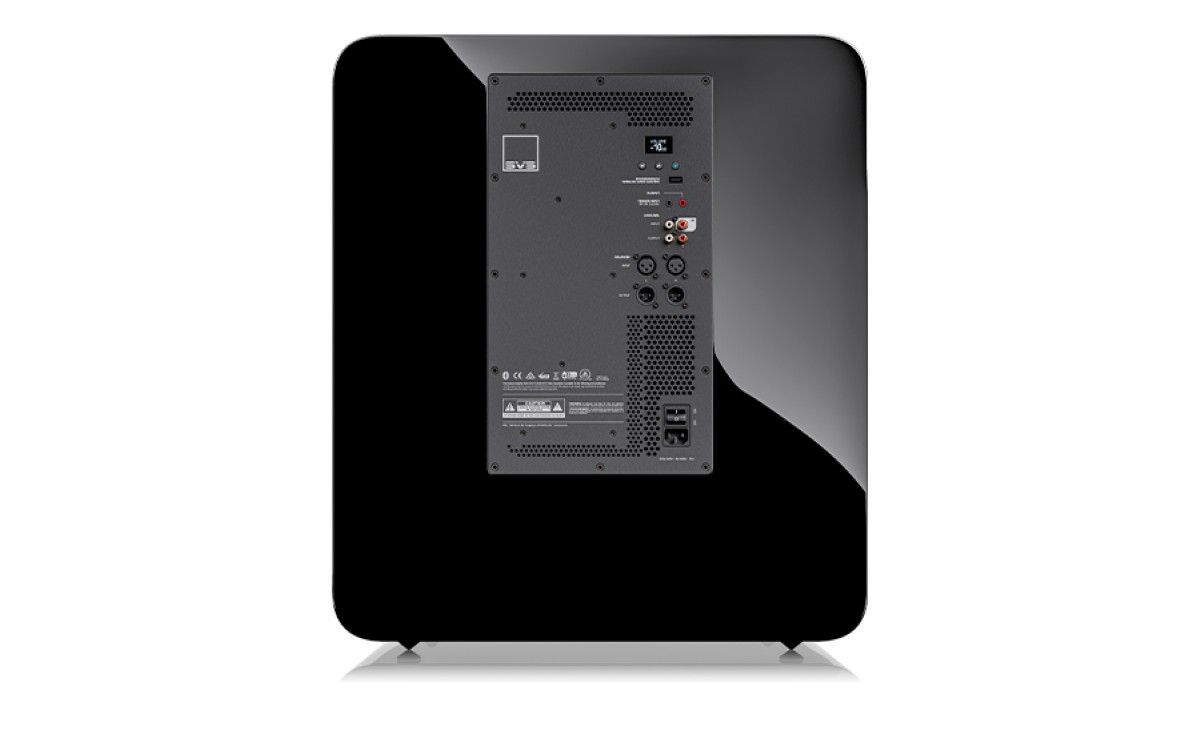

El panel trasero del amplificador OLED y la interfaz de control proporcionan un control rápido y directo de las funciones más importantes e incluyen una práctica función de "volteo de pantalla".

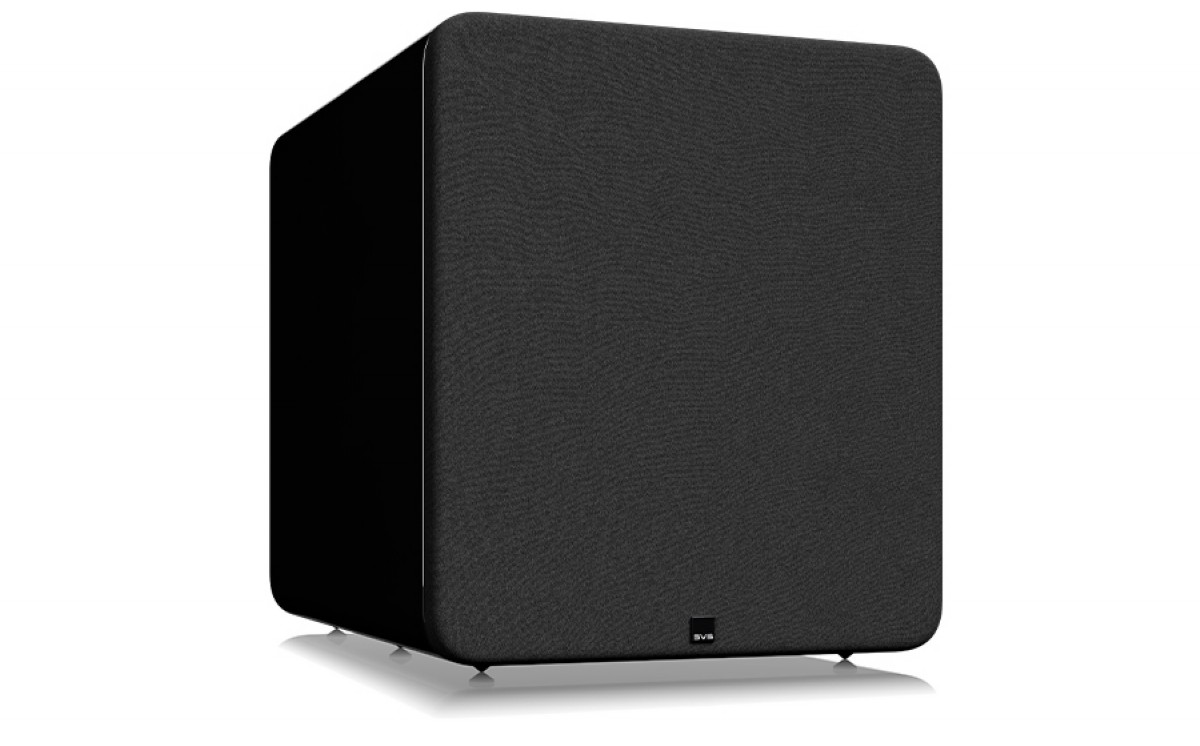

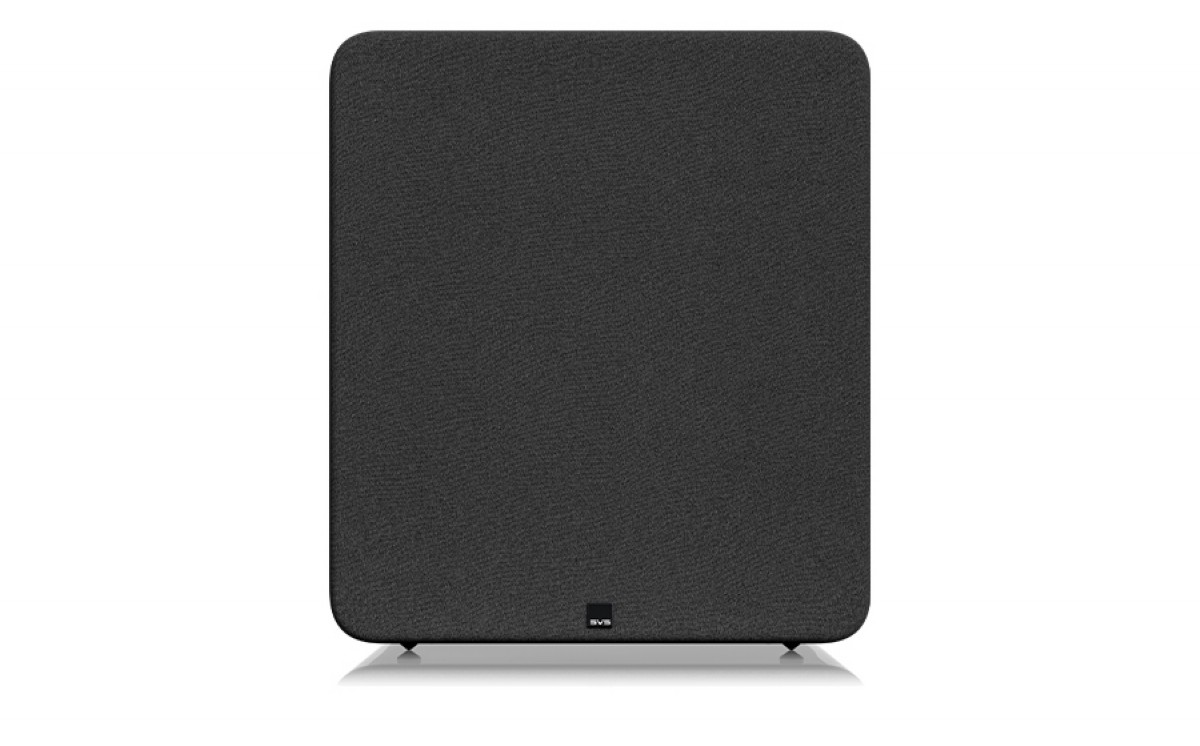

Marco de rejilla ABS extra grueso y protector antiresonante con cubierta de malla de tela que protege el controlador para evitar daños y garantizar la longevidad.
El panel trasero del amplificador OLED y la interfaz de control brindan un control rápido y directo de las funciones más importantes. Incluye la función "Display Flip" para ver al revés desde atrás.
Construcción robusta del gabinete de tablero de fibra de densidad media (MDF) con refuerzo interno para un rendimiento sin resonancia en los niveles de transmisión más altos.
Los pies de elastómero iso atornillados reducen los ruidos y mejoran la estabilidad
Dimensiones (con rejilla): 635 mm (alto) x 550 mm (ancho) x 744 mm (profundidad)
Dimensiones (sin rejilla): 635 mm (alto) x 550 mm (ancho) x 723 mm (profundidad)
Dimensiones del paquete: 767 mm (alto) x 698 mm (ancho) x 976 mm (profundidad)
Peso (sin embalaje): 74,7 kg (164,7 lb)
Peso del paquete: 84,4 kg (186,1 lb)
Especificaciones del controlador:
Nuevo controlador patentado de 17 pulgadas de largo alcance con configuración de motor en voladizo ajustado de alta precisión.
Woofer de 63,76 lb (28,92 kg) libras con motor de 54,17 lb (24,57 kg) libras
Excursión alineada con precisión Xmax de 48,9 mm y Xmech de 81,78 mm
Bobina móvil de 8" de diámetro con bobinados de alambre de aluminio revestido de cobre bifilar de 4 capas de alta corriente
El diseño de bobina móvil dual captura la entrega de potencia de las salidas del amplificador mono dual en una sola bobina móvil para una salida acústica máxima.
Formador/bobbing compuesto de fibra de vidrio de alta temperatura
El motor de imán de ferrita Y35 de gran tamaño y alto grado de cuatro piezas produce una fuerza impulsora a demanda sin esfuerzo para emociones de graves sutiles y exageradas. Los anillos de cortocircuito dobles reducen la inductancia de la brecha y la distorsión
Los cables de alta temperatura compuestos de Nomex y aleación de cobre de 25 hilos dobles entretejidos a través de la araña proporcionan una conexión eléctrica impecable desde los amplificadores hasta las bobinas móviles.
Placa superior de tolerancia estrecha y mecanizado de precisión y horquilla en T de gran tamaño con extensión de pieza polar integrada hecha de acero 1010 con bajo contenido de carbono para un magnetismo y una capacidad térmica óptimos
Arañas de suspensión lineal de excursión extrema dobles de Nomex.
El borde de caucho SBR catenario de excursión extrema moldeado por inyección patentado garantiza un movimiento pistónico impecable para un control y una precisión precisos sin distorsión en los niveles de transmisión más altos.
La tapa antipolvo laminada de fibra de vidrio de primera calidad y la subestructura de cono compuesto ventilado con una relación rigidez-masa excepcional garantizan una superficie radiante liviana, estriada y neutra a punto de mover grandes cantidades de aire con una precisión nítida.
Cesta de aluminio fundido recubierta de polvo de 17" de alta densidad optimizada mediante FEA para una máxima rigidez, resistencia a la tracción y transferencia de energía. Los terminales de resorte de alta tensión niquelados proporcionan conexiones seguras.
Especificaciones del amplificador:
Diseño de amplificador de clase D STA-2800 de gran potencia
DSP de audio de dispositivos analógicos de alta resolución de 295 MHz con filtrado de 56 bits de doble precisión, con más de 5 veces la potencia de procesamiento de nuestros subwoofers anteriores, el procesador de subwoofer más avanzado disponible para una reproducción de audio perfecta.
El DSP monitorea cada función del amplificador, lo que garantiza que se entregue un voltaje limpio regulado con precisión hacia y desde la fuente de alimentación conmutada y que se envíe la corriente máxima a las bobinas de voz del controlador.
El DSP ejecuta continuamente algoritmos complejos de administración de energía y sistemas de monitoreo térmico, de voltaje y de corriente de múltiples puntos para optimizar el suministro de voltaje de CA a la fuente de alimentación para un rendimiento pico continuo con el máximo rendimiento y la mayor eficiencia.
El procesamiento de audio digital avanzado y los DAC (convertidores de digital a analógico) con una relación señal a ruido de 120 dB brindan mayor margen dinámico, menor ruido y una fidelidad impecable.
Los amplificadores discretos de clase D dual-mono crean una potencia sin esfuerzo e infinita a partir de ocho MOSFET masivos de 60 A y 200 V, lo que da como resultado una EMI más baja y la máxima eficiencia al tiempo que proporciona una potencia sin esfuerzo en cada bobina móvil, lo que produce niveles de presión sonora y salida de baja frecuencia con una claridad prístina que supera con creces los niveles de escucha de referencia.
La nueva fuente de alimentación conmutada (SMPS) incluye una corrección del factor de potencia (PFC) activa de rango completo de dos etapas de 100 V a 240 V que regula previamente la red a 390 V CC sólidos independientemente del voltaje o la calidad de la red, lo que garantiza un voltaje de riel constante de 160 V para los amplificadores dual-mono.
La corrección del factor de potencia (PFC) alinea el tiempo el voltaje de CA con la corriente de CA, lo que da como resultado menos calor, mayor eficiencia, potencia de salida máxima y la capacidad de mantener la potencia nominal en un amplio rango de voltajes de CA. El acondicionador de línea de CA integrado filtra y estabiliza el voltaje entrante, corrige las distorsiones de la forma de onda y elimina las interferencias electromagnéticas y de radio para optimizar la calidad de la señal y el rendimiento del audio.
El nuevo diseño de la placa de enfriamiento por convección hace que el aire frío del exterior fluya a través de las rejillas de ventilación en la parte inferior de la placa del amplificador, y que fluya sobre los componentes del amplificador y los disipadores de calor internos, lo que elimina la necesidad de disipadores de calor externos.
Los ajustes del limitador DSP y del ecualizador del cliente específicamente para el 17-Ultra permiten que el subwoofer tome el control de una habitación y la presurice con graves precisos, ensordecedores y acústicamente ajustados.
Impedancia de entrada RCA no balanceada de 10 kohm (compatible con entradas de audio de consumo y profesionales de hasta 4 Vrms)
Impedancia de entrada XLR balanceada de 14 kohm (compatible con entradas de audio de consumo y profesionales de hasta 14 Vrms / +24 dBu)
Interfaz de control y OLED con fácil control de las funciones más importantes
El USB proporciona energía para el adaptador de audio inalámbrico SVS SoundPath (se vende por separado), lo que elimina la necesidad de un cable que llegue al subwoofer desde el componente fuente.
Opciones de encendido automático y disparador a través de la aplicación para una máxima comodidad de instalación (entrada de disparador de 3,5 mm de 3 a 12 V CA/CC)
Entrada IR de 3,5 mm para una fácil integración con los sistemas de control
Consumo de energía en modo de espera bajo de 0,5 vatios ecológico
Conforme con RoHS, construcción sin plomo, certificaciones de seguridad a nivel mundial.
Características de la aplicación SVS:
Compatible con las plataformas Apple iOS, Google Android y Amazon Fire, la aplicación para smartphones SVS Subwoofer Control, líder en la industria, permite una gestión cómoda e intuitiva de todos los controles del subwoofer.
El DSP de Analog Devices admite un menú completo de funciones, que incluyen volumen, filtro de paso bajo totalmente ajustable, fase, polaridad, seis ecualizadores paramétricos, compensación de ganancia de la sala, modos de ajuste, configuraciones de administración de energía y más.
Incluye tres prácticos ajustes preestablecidos de memoria para realizar ajustes rápidos y sencillos del sistema global para que coincidan con las preferencias del oyente.
Ecualización automática de la sala del subwoofer (disponible próximamente a través de una actualización de la aplicación por aire)
Utiliza el micrófono integrado de su dispositivo móvil para medir el rendimiento acústico de su subwoofer en su sala
Calcula automáticamente los filtros de ecualización para optimizar el rendimiento combinado del subwoofer y la sala en su posición de escucha
La retroalimentación bidireccional única muestra los ajustes en tiempo real tanto en la aplicación como en la interfaz del subwoofer.
El tutorial fácil de seguir proporciona una guía clara para todas las funciones.
Accesorios incluidos
Marco de rejilla ABS extra grueso y no resonante con cubierta de malla de tela
Patas de isoelastómero
3 tapones de ajuste de puerto de espuma
Cable de alimentación de 6' de alta corriente y extra resistente
Guía de inicio rápido
