Características
Por su relación de características, y excelentes especificaciones técnicas, firma un sonido cristalino y transparente. Además, incluye dos salidas de auriculares extremadamente potentes.

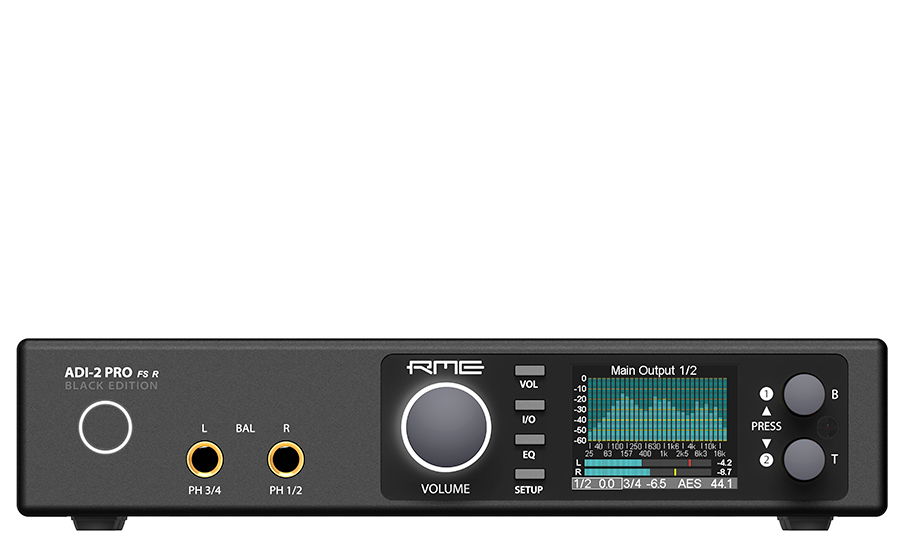

El ADI-2 Pro FS R Black Edition presenta el chip AK4493, con especificaciones mejoradas y con el nuevo Control remoto remoto extendido (MRC) incluidp.
• Un conversor AD / DA de gama alta en calidad de estudio profesional
• Un amplificador de auriculares doble en verdadera calidad de gama alta
• Un DAC USB como ningún otro - el más versátil y capaz
• Un amplificador de gama alta AD / DA y auriculares para iPad / iPhone
• Un convertidor multiformato (AES, SPDIF, ADAT) con función de monitorización
• Una solución de grabación y reproducción DSD
• Un frontend AD / DA para la medición de audio a una frecuencia de muestreo de hasta 768 kHz
Conversor AD / DA PCM / DSD de 768 kHz de ultra fidelidad
Como el conversor más flexible disponible, El ADI-2 Pro FS R Black Edition ofrece entradas y salidas analógicas balanceadas / asimétricas, salidas de auriculares de doble potencia extrema, SteadyClock III, control de entrada y salida de hardware de 4 etapas, procesamiento de señal basado en DSP, USB Compatible USB, frecuencias de muestreo de hasta 768 kHz, grabación DSD y reproducción DSD directa (256 / 11,2 MHz).
Analógico o Digital – Múltiples Opciones
El ADI-2 Pro FS R Black Edition incluye dos entradas analógicas servo-balanceadas en tomas XLR / TRS combinadas, dos salidas balanceadas y asimétricas separadas en XLR y TS, dos salidas estéreo de auriculares Extreme Power en la parte frontal, una entrada / salida SPDIF óptica que también entiende ADAT, Entrada / Salida coaxial SPDIF (RCA) y AES (XLR). Este conjunto universal de opciones tanto de entradas y salidas ofrece una calidad superior y una conectividad flexible para aquellos que toman un enfoque sin compromiso del audio.
El puerto USB 2.0 es totalmente compatible con UAC 2 para la conexión con dispositivos iOS compatibles, y para actualizaciones de firmware. Incluyendo una fuente de alimentación conmutada externa con conector bloqueable, la ADI-2 Pro puede alimentarse fácilmente desde batería, abriendo aplicaciones móviles así como en uso galvánicamente aislado.
Como interfaz de computadora, la ADI-2 Pro ofrece entradas y salidas un estéreo y modo multicanal (6 entradas / 8 salidas). La compatibilidad con Mac OS X es total, mientras que . n Windows, la ADI-2 Pro FS R Black Edition utiliza el controlador de la serie MADIface de RME, para una compatibilidad completa con WDM y ASIO logrando un rendimiento máximo.
Captura y Reproducción de Sonido Perfecto
Con el objetivo de obtener el sonido de referencia absoluta, cualquier detalle en el ADI-2 Pro FS Black Edition es especial y tiene su propia historia. La placa PCB principal goza de un extraordinario diseño de 10 capas con espesor de cobre personalizado, garantizando el mejor sonido inalterado así como un amplio pero separado poder para las salidas de los teléfonos. Las etapas internas de la fuente de alimentación y los reguladores precisos utilizan un diseño de alto ruido para no degradar el rendimiento a través de los rieles de potencia. Los amplificadores operacionales SoundPlus seleccionados mantienen el SNR más alto, el THD más bajo y la alta velocidad de rotación en todas las condiciones. Todo el diseño del circuito analógico es totalmente simétrico y equilibrado en todo - y acoplado en CC. Los únicos condensadores en la trayectoria de la señal realizan la protección de la CC en los zócalos de entrada análogos, y han sido cuidadosamente seleccionados para evitar cualquier impacto sónico.
El conversor AD de 4 canales, con una frecuencia de muestreo de 786 kHz y grabación DSD, se utiliza en un diseño dual mono, con una relación señal / ruido de 3 dB mejorada. Dos DAC premium se utilizan para dos salidas estéreo independientes. El procesamiento de audio interno como EQs, Crossfeed y análisis espectral, se realiza mediante un DSP de alto rendimiento con 2,12 Giga FLOPS (2882 MIPS), proporcionando suficiente potencia de cálculo para trabajar incluso a una frecuencia de muestreo de 768 kHz.
Para una fácil operación se ha añadido un conversor de frecuencia de muestreo de alta calidad, conmutable a la entrada AES o SPDIF, resolviendo cualquier problema de sincronización entre ellos. Además, la última tecnología SteadyClock III de RME garantiza una reducción perfecta de la fluctuación de fase y un reloj estable, independientemente de que se utilicen relojes internos o externos.
Operación de Pantalla de Alta Resolución
RME ha incorporado muchas características únicas que no se encuentran en dispositivos comparables, como ecualizadores paramétricos de 5 bandas para compensación de teléfonos totalmente individual, controles de graves / agudos ajustables con acceso rápido, una función de alimentación cruzada biauricular, filtro de sonoridad ajustable, filtros AD / DA seleccionables, Cuatro niveles de referencia de E / S discretas, ajuste de nivel de referencia automático, modo de teléfonos con equilibrio automático y muchos más. La pantalla no sólo se utiliza para controlar la unidad, sino que también muestra mensajes de advertencia y orientación.
Se incluyen características profesionales como el procesamiento M / S, el ancho estéreo y la inversión de fase hasta el control total y el almacenamiento de todos los ajustes, así como el famoso Spectral Analyzer de RME, una herramienta de análisis filtrada por biquad de 30 bandas que ofrece una visualización musical sin precedentes. Pantalla IPS de alta resolución.
Extreme Power Headphone Outputs
No hay ningún uso en presumir de -110 dB THD, cuando tales valores no están disponibles en el mundo real de funcionamiento - por ejemplo, cuando un auricular de 32 ohmios está conectado. Por lo tanto, los ingenieros de RME diseñaron una nueva etapa de salida de auriculares que proporciona el rendimiento completo del DAC premium a la toma telefónica, incluso cuando se utilizan auriculares de baja impedancia. El diseño de Extreme Power sobresale con una impedancia de salida de 0.1 Ohm, un nivel de salida máximo de +22 dBu y una potencia de salida máxima de 1.5 Watts por canal. Las dos salidas de auriculares estéreo completamente separadas ofrecen el mismo rendimiento SNR de 120 dBA que las salidas de línea, para una completa experiencia de escucha libre de zumbidos y ruidos. THD está muy por debajo de -100 dB (0,001%), incluso a plena potencia, para el escenario de sonido más claro y detallado posible. El diseño Extreme Power también incorpora limitación de corriente, vigilancia de potencia, detección de sobrecarga y protección DC. Se proporciona un modo de baja potencia y un modo de alta potencia, para una combinación perfecta desde IEM hasta planar.
Con dos salidas estéreo, es posible un funcionamiento equilibrado de los auriculares. Como los ingenieros de RME no estaban satisfechos con las técnicas existentes, desarrollaron un nuevo modo Advanced Balanced para el ADI-2 Pro, que elimina la mayoría de las limitaciones del funcionamiento balanceado estándar y convierte este modo en una experiencia totalmente nueva. El exclusivo modo avanzado balanceado ofrece una trayectoria de señal balanceada desde el DAC directamente al teléfono, con una ganancia de 3 dB en relación señal / ruido, desviaciones suavizadas de los componentes, respuesta de frecuencia optimizada, impedancia de salida muy baja (0,2 ohmios) y un máximo Nivel de salida de +28 (veintiocho) dBu.
El Aniversario Convertidor
El ADI-2 Pro FS R Black Edition es el convertidor AD / DA de referencia de RME, USB DAC, interfaz USB y amplificador para auriculares. Es numerosos casos de uso lo convierten en una opción ideal en muchos campos, desde el usuario de casa apreciar soluciones innovadoras que ofrecen la más alta calidad de sonido, el dueño del estudio pidiendo conversión AD / DA de referencia, el entusiasta de Hi-Fi exigiendo un amplificador de auriculares flexible, , Hasta la industria utilizando el dispositivo portátil como front-end para sistemas de medición. 20 años de RME - acumulado en una unidad preciosa, que una vez escuchado y usado uno nunca se dará. Prometido.
Entradas analógicas
XLR
• Entrada: XLR, servo-balanceada • Sensibilidad de entrada conmutable +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
• Relación señal / ruido (SNR) @ +13/19/24 dBu: 120.x dB RMS sin ponderar, 124.x dBA
• Relación Señal / Ruido (SNR) @ +4 dBu: 119 dB RMS sin ponderar, 123 dBA
• Respuesta de frecuencia @ 44,1 kHz, -0,1 dB: 5 Hz - 20,5 kHz
• Respuesta de frecuencia @ 96 kHz, -0,5 dB: 3 Hz - 45,5 kHz
• Respuesta de frecuencia a 192 kHz, -1 dB: 2 Hz - 92,7 kHz
• Respuesta de frecuencia a 384 kHz, -1 dB: <1 Hz - 124 kHz
• Respuesta de frecuencia a 768 kHz, -3 dB: <1 Hz - 180 kHz
• THD @ -1 dBFS: -116 dB, 0.00016%
• THD + N @ -1 dBFS: -112 dB, 0,00025%
• Separación de canales:> 110 dB
TRS
Como entrada XLR, pero:
• Entrada: jack TRS de 6,3 mm, servo-balanceado, totalmente compatible con TS y RCA
Salidas Analógicas
1/2 XLR
• Nivel de salida conmutable +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
• Relación Señal / Ruido (SNR) @ +13/19/24 dBu: 117 dB RMS sin ponderar, 120 dBA
• Relación señal / ruido (SNR) @ +4 dBu: 115 dB RMS sin ponderar, 118 dBA
• Respuesta de frecuencia a 44,1 kHz, -0,1 dB: 0 Hz - 20,2 kHz
• Respuesta de frecuencia @ 96 kHz, -0,5 dB: 0 Hz - 44,9 kHz
• Respuesta de frecuencia a 192 kHz, -1 dB: 0 Hz - 88 kHz
• THD @ -1 dBFS: -112 dB, 0,00025%
• THD + N @ -1 dBFS: -110 dB, 0,00032%
• THD @ -3 dBFS: -116 dB, 0,00016%
• Separación de canales:> 110 dB
• Impedancia de salida: 200 Ohm balanceada, 100 Ohm no balanceada
1/2 TS (trasero)
Como salida XLR, pero:
• Salida: jack TS de 6,3 mm, desequilibrado
• Nivel máximo de salida: +19 dBu
• Relación Señal / Ruido (SNR) @ +13/19 dBu: 117 dB RMS sin ponderar, 120 dBA
• Relación señal / ruido (SNR) @ +4 dBu: 113 dB RMS sin ponderar, 117 dBA
• Impedancia de salida: 100 Ohm
Teléfonos 1/2
Como salida 1/2 TS, pero:
• Salida: jack TRS de 6,3 mm, desbalanceado, estéreo
• Impedancia de salida: 0.1 Ohm
• Relación Señal / Ruido (SNR) @ +22 dBu: 117 dB RMS sin ponderar, 120 dBA
• Relación señal / ruido (SNR) @ +7 dBu: 114 dB RMS sin ponderar, 118 dBA
• Nivel de salida a 0 dBFS, Nivel de referencia +19 dBu, carga de 100 Ohm o más: +22 dBu (10 V)
• Nivel de salida a 0 dBFS, Nivel Ref +4 dBu, carga 8 Ohm o hacia arriba: +7 dBu (1,73 V)
• THD @ +18 dBu, carga de 32 Ohm, 1.2 Watt: -110 dB, 0.0003%
• THD + N @ + 18 dBu, carga de 32 ohmios: -107 dB, 0,00045%
• THD @ +14 dBu, carga de 16 Ohm, 0.94 Watt: -110 dB
Teléfonos de salida 3/4
Como Teléfonos de Salida 1/2, pero:
• Niveles de salida a 0 dBFS: Hi-Power off +7 dBu, Hi-Power On +22 dBu
Modo Teléfonos Balanceados
Como antes, pero:
• Niveles de salida a 0 dBFS: Hi-Power off +13 dBu (9.8 V), Hi-Power On +28 dBu (19.5 V)
• Impedancia de salida: 0.2 Ohm
• Relación Señal / Ruido (SNR) @ +28 dBu: 120 dB RMS sin ponderar, 123 dBA
• Relación señal / ruido (SNR) @ +13 dBu: 118,4 dB RMS sin ponderar, 122 dBA
• Nivel de salida a 0 dBFS, Hi-Power On, carga de 150 Ohm o hacia arriba: +28 dBu (19,5 V)
• Nivel de salida a 0 dBFS, Hi-Power Off, carga 8 Ohm o hacia arriba: +13 dBu (9.8 V)
• Potencia máxima @ 0,001% THD: 2,9 W por canal
Entradas digitales
General
• Rango de bloqueo: 28 kHz - 200 kHz
• Supresión de la fluctuación de fase:> 50 dB (2,4 kHz)
AES / EBU
• 1 x XLR, balanceado por transformador, galvánicamente aislado, según AES3-1992
• Compatible con SPDIF (IEC 60958)
SPDIF coaxial
• 1 x RCA, balanceado por transformador, según IEC 60958
• Compatible con AES / EBU (AES3-1992)
SPDIF óptico
• 1 x óptico, según IEC 60958
• Compatible con ADAT
Salidas digitales
AES / EBU
• 1 x XLR, balanceado por transformador, galvánicamente aislado, según AES3-1992
• Modo de un solo cable, frecuencia de muestreo de 28 kHz a 200 kHz
SPDIF coaxial
• 1 x RCA, según IEC 60958
• Modo de un solo cable, frecuencia de muestreo de 28 kHz a 200 kHz
SPDIF óptico
• 1 x óptico, según IEC 60958
• Frecuencia de muestreo 28 kHz hasta 200 kHz
Digital
• Relojes: Interno, AES In, SPDIF In, ADAT In
• Supresión de la fluctuación de fase de los relojes externos:> 50 dB (2,4 kHz)
• Frecuencias de muestreo soportadas para relojes externos: 28 kHz hasta 200
• Relojes internos: 44.1 kHz hasta 768 kHz
General
• Fuente de alimentación incluida: conmutación externa PSU, 100 - 240 V AC, 2 A, 24 Watts
• Consumo de energía en espera: 50 mW
• Consumo de energía inactivo: 10 Watts, máx. Consumo de energía: 22 vatios
• Corriente de inactividad a 12 V: 850 mA (10 Watts)
• Dimensiones (Ancho x Profundidad x Profundidad): 215 x 44 x 130 mm (8.5 "x 1.73" x 5.1 ")
