Características
Tubo y cableado del brazo EVO AS Premium

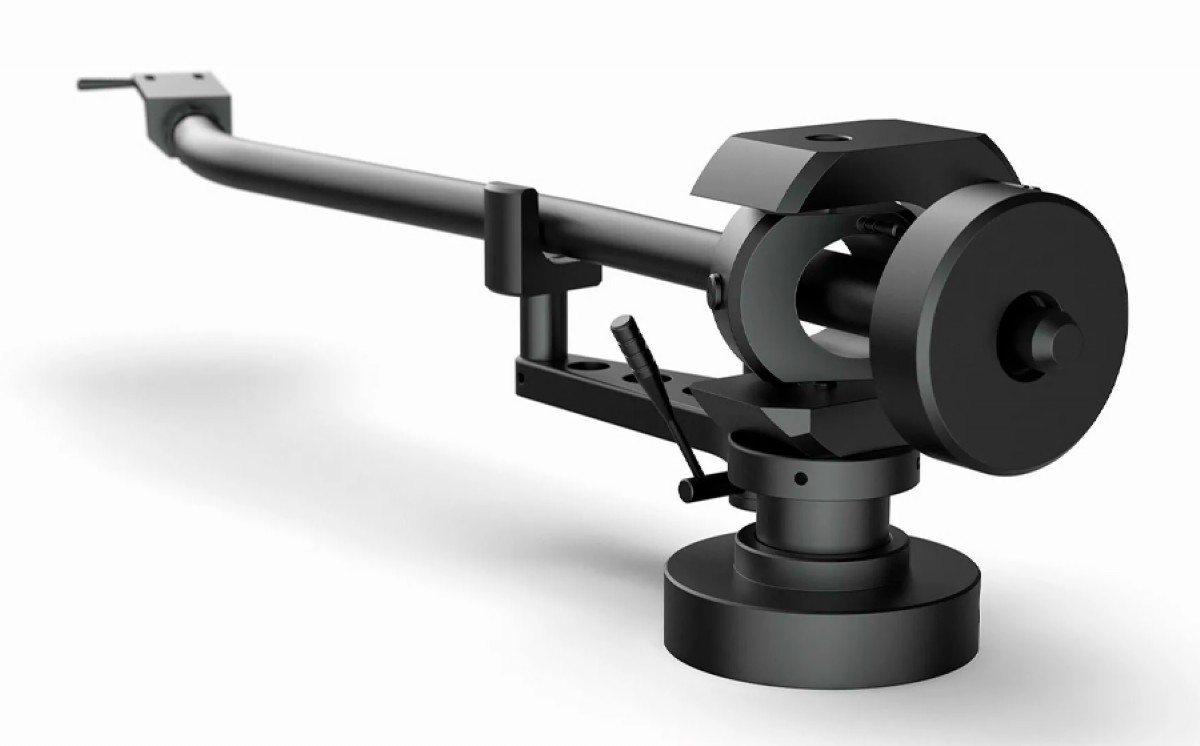

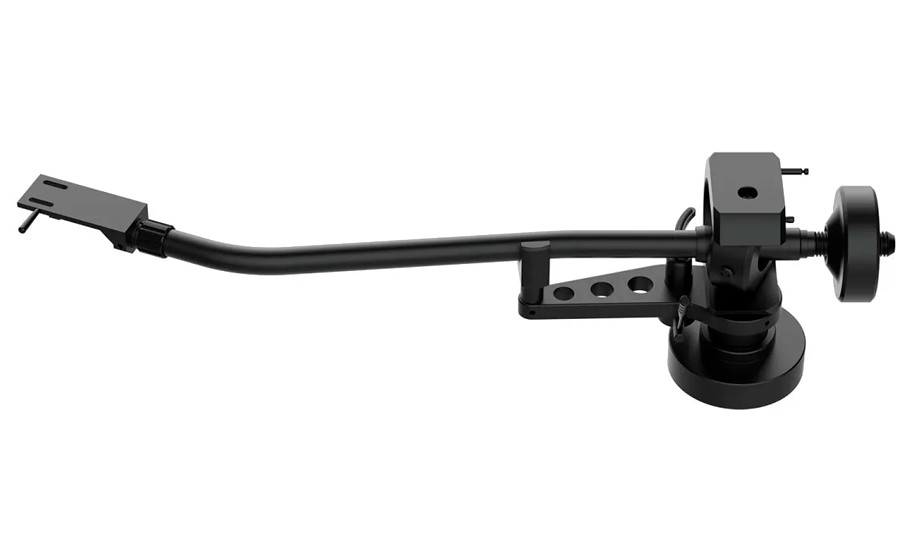

El EVO AS utiliza un tubo de brazo de aluminio en forma de S con amortiguación interna y un cabezal universal estilo bayoneta. El brazo en forma de S no sólo llama la atención en cualquier tocadiscos, sino que también aporta ventajas técnicas. La geometría se beneficia de una menor distorsión del ángulo del surco y ofrece un seguimiento excelente. Para los entusiastas de los cartuchos, el cabezal reemplazable por el usuario permite el intercambio de cartuchos más sencillo disponible. El tubo del brazo se fija mediante un único tornillo que permite un fácil ajuste del acimut. El cableado interno y los cables del cabezal son flexibles, de plata de alta pureza combinada con cristal, un conductor ideal para la señal fonográfica de bajo nivel (¡especialmente en lo que respecta a los detalles!). Cada cable está equipado con un clip conector de cartucho chapado en oro.
Rodamiento del brazo

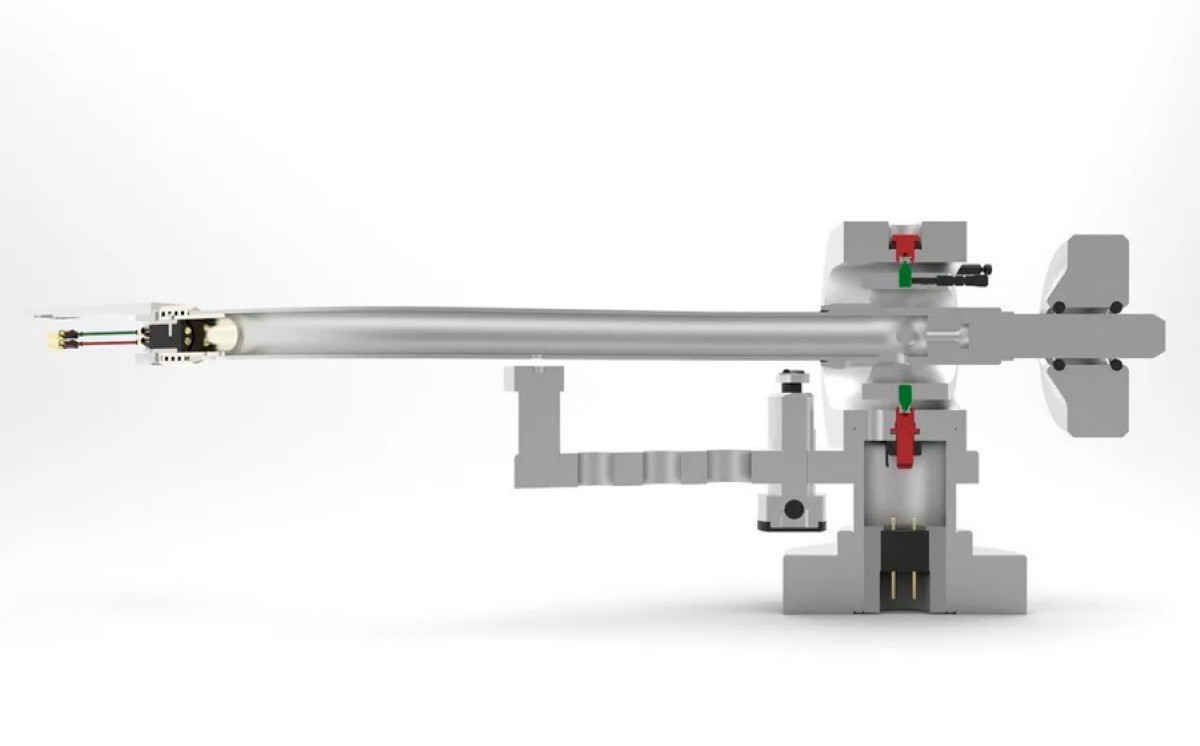

El brazo gira sobre un rodamiento cardánico invertido de calidad ABEC 7 con 4 puntas de acero inoxidable. Este tipo de rodamiento es muy estable y de baja fricción, lo que garantiza un seguimiento limpio. Esto da como resultado un escenario sonoro detallado y abierto donde se conserva toda la microinformación del ritmo del disco. El rodamiento está alojado en una carcasa de acero inoxidable de gran masa que proporciona la estabilidad necesaria. Su masa aleja la vibración y la resonancia del cartucho y de las partes críticas del brazo. El enorme anillo exterior del cardán está abierto para evitar la resonancia en modo campana. Debido al diseño del brazo, el rodamiento no requiere mantenimiento pero es muy fácil de ajustar si es necesario.
Fuerza de seguimiento y ajuste de VTA
Suministramos dos contrapesos con cada brazo para una amplia compatibilidad de cartuchos desde el primer momento. Los contrapesos en sí son más de lo que parece. Están amortiguados por TPE, lo que ayuda considerablemente en el control de la resonancia. Los contrapesos EVO Premium encierran completamente el TPE para una apariencia más limpia. Utilice siempre el contrapeso que pueda colocarse más cerca del punto de pivote con la fuerza de seguimiento deseada aplicada. Esto garantiza la máxima estabilidad y mantiene la inercia del brazo lo más baja posible.
La altura del brazo se puede ajustar continuamente aflojando y volviendo a apretar los dos tornillos prisioneros en el reposabrazos. Esto permite que el brazo se ajuste perfectamente según sus requisitos de VTA. Experimentar con el VTA y el azimut es crucial para extraer hasta el último fragmento de rendimiento de sus cápsulas fonográficas.
Una descripción general de la filosofía de diseño de brazos de Pro-Ject
El brazo es una de las partes más importantes de un tocadiscos y puede tener un gran impacto en la calidad general del sonido. Es por eso que hicimos pruebas de escucha en profundidad con varios tipos de cojinetes, materiales de brazos y combinaciones de cartuchos para lograr la calidad de sonido que buscábamos. Hace unos 15 años diseñamos y lanzamos la revolucionaria gama de brazos EVO CC en longitudes de 9", 10" y 12" con tubos de fibra de carbono de una sola pieza. Fueron un gran éxito y nos impulsaron hacia adelante en nuestra investigación y pruebas, hasta llegar a nuestros últimos y mejores brazos. La gama de brazos EVO y EVO Premium son el fruto de nuestro trabajo y estamos orgullosos de ofrecerlos en nuevos acabados y con muchas mejoras adicionales.
Diez ideas clave de nuestra investigación y desarrollo
Pro-Ject lleva más de tres décadas diseñando brazos. Hemos probado numerosos brazos tanto de oído como de medición de rendimiento con cerca de 50 cartuchos de todo el mercado. Nuestra investigación nos llevó de manera concluyente a estas diez ideas clave...
Los contrapesos amortiguados y los cardanes con cojinetes de gran masa amortiguan la resonancia del brazo.
Un tubo de brazo de una sola pieza aumenta la rigidez al tiempo que reduce la masa en el extremo del brazo, aumentando la transparencia.
Los cartuchos de baja distensibilidad funcionan mejor en brazos con una masa efectiva alta.
Una brida de gran masa (brazo) es crucial para fijar el brazo de forma segura al zócalo.
Una variedad de contrapesos es óptima para que el peso en sí pueda colocarse lo más cerca posible del pivote para una mayor estabilidad y una baja inercia del brazo.
Un tubo cónico del brazo garantiza que la resonancia se desplace hacia el bloque de rodamiento (lejos del cartucho) y también reduce la masa en movimiento del combo brazo/cápsula.
La combinación adecuada entre brazo y cartucho y la resonancia resultante entre cartucho y brazo son muy importantes para un seguimiento preciso y una reproducción controlada de los graves.
Los buenos conductores tienen una influencia significativa y positiva en las señales de cápsula de bajo nivel, por lo que utilizamos cobre de la más alta pureza (brazos EVO) y plata (brazos EVO Premium) para transportar la señal de su cápsula fonográfica.
Un soporte para brazo macizo y resistente en realidad reduce la resonancia general de un brazo.
Un brazo de precisión debe fabricarse con el más alto nivel de maquinaria de cuchillas de diamante, lo que le permitirá trabajar con tolerancias dentro de 1/1000 de milímetro.
Hemos diseñado la última serie de brazos EVO basándonos en estos conocimientos técnicos. El concepto de diseño central es que se utiliza un cardán de gran masa con un conjunto de cojinetes de 4 puntos de baja fricción fabricado en Suiza. Hemos implementado los mejores rodamientos cardán de 4 puntas para garantizar un seguimiento preciso y una puesta en escena de sonido expansiva.
La gama EVO es una familia completa de brazos. Le permite seleccionar el brazo ideal para su cartucho favorito o un brazo que pueda acomodar una colección de cartuchos. Ofrecemos brazos de menor masa (fibra de carbono), brazos de carbono/aluminio ligeramente más pesados, así como brazos de aluminio en forma de S de mayor masa con cabezales universales estilo bayoneta. Por supuesto, los cascos reemplazables permiten otro mundo de ajustes. Los brazos EVO están disponibles en longitudes de 9, 10 y 12 pulgadas, en acabados estándar en negro o plata pulida a mano. Las versiones Premium utilizan un diseño mejorado de bloque de cojinetes de acero inoxidable, cableado de brazo plateado y un diseño de contrapeso mejorado, lo que la convierte en la gama de brazos más completa del mercado actual.
Consideraciones para la frecuencia de resonancia del cartucho
Al seleccionar un cartucho para su tocadiscos, se debe tener en cuenta la masa efectiva total del brazo (masa efectiva del brazo y del cabezal + masa del cartucho y del hardware) en relación con la elasticidad mecánica (elasticidad) del sistema de voladizo del cartucho. Una combinación mecánica correcta entre la cápsula y el brazo es uno de los factores más importantes para lograr un sonido neutro. Una falta de coincidencia puede provocar un mal comportamiento impulsivo (menor resolución de la dinámica y la microdinámica, un estrechamiento del escenario sonoro, graves hinchados o finos). Una frecuencia de resonancia entre 7 y 12 Hz es óptima para cualquier sistema de brazo/cartucho.
Descripción general de la compatibilidad con tocadiscos y brazos

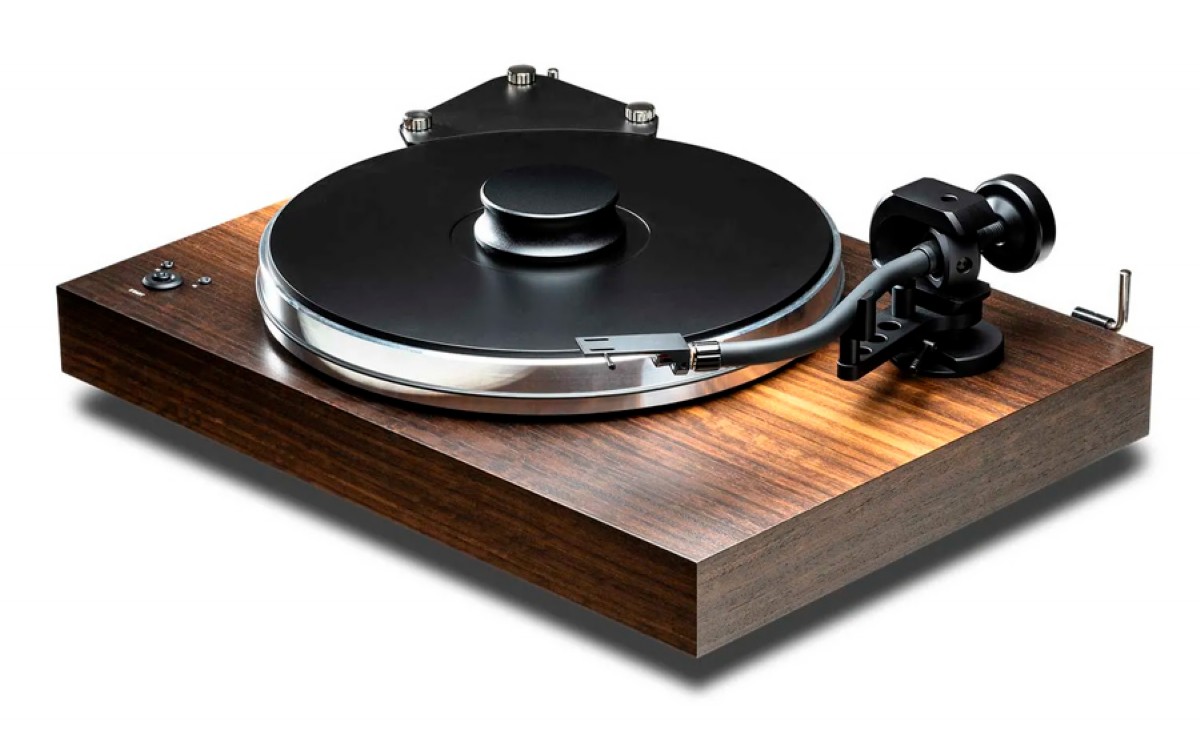

La compatibilidad entre los tocadiscos Pro-Ject y los brazos EVO es sencilla. En resumen, si tu tocadiscos actual o futuro tiene un brazo de 9″, cualquiera de estas variantes de 9″ funcionará perfectamente: EVO 9 CC (incluido), EVO 9 CA Premium, EVO 9 AS, EVO 9 AS Premium. Si su brazo actual utiliza un conector DIN balanceado de 5 pines, los brazos EVO salen de la misma manera y son reemplazos directos (¡no se necesita soldadura!). Si su brazo actual termina en una caja de conexiones con salidas RCA, será necesario soldar. Para los aficionados al bricolaje que pueden realizar el trabajo avanzado necesario para instalar correctamente un brazo en un pedestal externo, los brazos EVO se montan de acuerdo con el estándar Linn y se envían con plantillas de montaje. Aquí hay un resumen rápido de la compatibilidad de la longitud del brazo con nuestros tocadiscos actuales:
Brazos de 9 pulgadas
Xtension 9, X8 Evolution, RPM 9 Carbon, 6PerspeX*, X2 B*, RPM 5 Carbon*, The Classic EVO* (*requiere soldadura)
Brazos de 10 pulgadas
Xtensión 10, RPM 10 Carbono
Brazos de 12 pulgadas
Xtensión 12
No solicite un brazo con una longitud que sea incompatible con su pedestal. Por ejemplo, si monta un brazo de 10 ″ en una plataforma diseñada para un brazo de 9 ″, no podrá alinear su cápsula fonográfica correctamente. Tenga en cuenta también que los brazos Signature 10 y 12 no son intercambiables con la gama EVO.
INFORMACIÓN ADICIONAL
Longitud
9", 10", 12"
Finalizar
Negro, alto brillo
Características
Cableado interior y del casco de plata de alta pureza.
Bloque de rodamiento pesado de acero inoxidable.
Diseño de cojinete interno masivo del brazo (tipo anillo sólido)
Rodamiento invertido calidad ABEC 7 suizo
4 puntas de acero inoxidable en rodamientos cardánicos.
Mecanizado CNC de alta precisión
Diseño de contrapeso amortiguado por TPE (cerrado)
Tubo de brazo de aluminio con cabezal estilo bayoneta
El anillo exterior está abierto para evitar resonancias en modo campana.

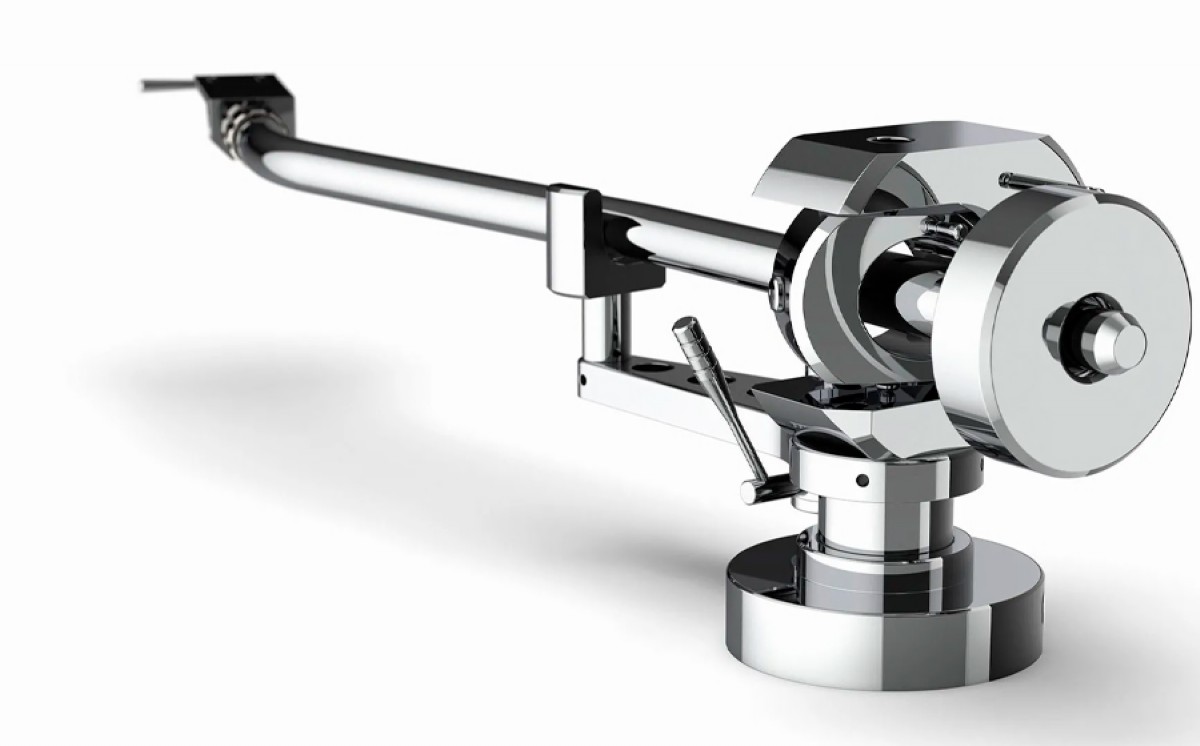

Piezas de aluminio plateadas pulidas a mano.
Ajuste preciso de azimut y VTA
El elevador de brazos con amortiguación de silicona se puede ajustar para adaptarse a la altura del brazo
Toma de salida DIN de 5 pines chapada en oro
Disponible como AS Premium Black y AS Premium HG en 9, 10 y 12″
Hecho en Europa
Especificaciones (12 / 10 / 9")
Longitud efectiva del brazo: 304,8 / 254 / 230 mm
Distancia de montaje: 291,6 / 238 / 212 mm
Ángulo de compensación: 18 / 21,4 / 24°
Saliente: 13,2 / 16 / 18 mm
Paso de las ranuras de montaje del portacápsula: 12,7 mm
Masa efectiva con cabezal: 25,5 / 22 / 20 g
Masa efectiva del cabezal: 10 g
Peso del cartucho: 7-22 / 6,5-18 / 6,5-16 g
Rango de fuerza de seguimiento: 0-3g
Punto nulo mínimo: 125 / 126,8 / 130,6 mm
Punto nulo máximo: 251,7 / 248,2 / 243,7 mm
Peso del brazo: 510 / 507 / 506 g
