Características

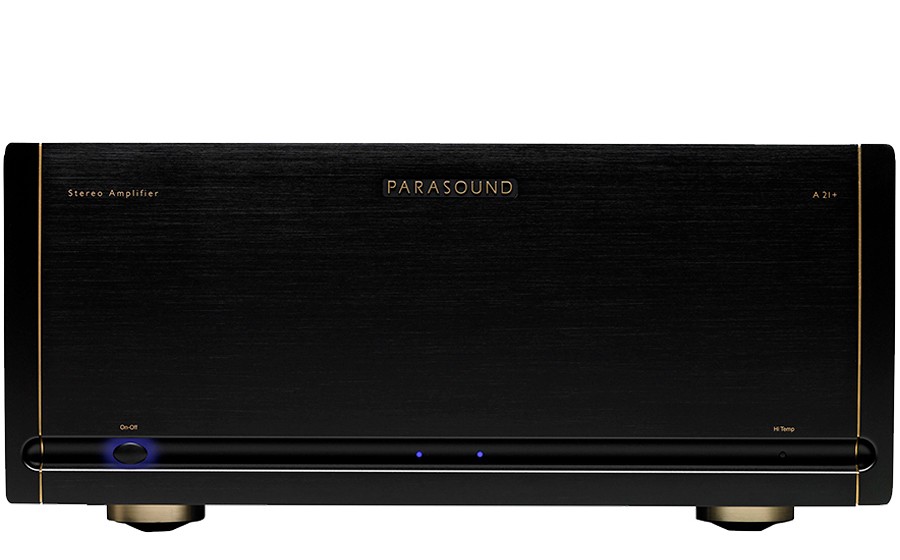

ETAPA DE POTENCIA ESTEREOFÓNICA PARASOUND HALO A 21+
Mejoras del original A21 → A21+
250 → 300 vatios (8Ω)
400 → 500 vatios (4Ω)
750 → 1000 vatios (puente)
Filter Cap: 88,000 uF → 108,000 uF
S/N: 112dB → 115 dB
THD (a plena potencia): 0.2% → 0.1%
Crosstalk (20kHz): 63dB → 70dB
Tamaño del transformador: 1.2 kVA → 1.3 kVA
Estetica Halo refinada con acabado en aluminio y detalles dorados
Panel posterior actualizado con terminales de altavoz iguales a los del JC5
Conexiones de audio mejoradas chapadas en oro
Circuito de encendido automático actualizado
CARACTERÍSTICAS PRINCIPALES PARASOUND HALO A21+:
300 vatios x 2 a 8 Ω RMS, ambos canales controlados
500 vatios x 2 a 4 Ω RMS, ambos canales controlados
1000 vatios x 1 @ 8 Ω, en modo puente
Circuito diseñado por el legendario John Curl
Operación Clase A/AB High bias
Pico de 60 amperios de corriente por canal.
Estable con altavoces con caídas de impedancia por debajo de 1.5Ω
Entradas balanceadas con circuitos discretos.
Conectores de altavoz de 5 vías CHK Infinium personalizados
Conectores de entrada y salida RCA chapados en oro
Ruta de señal de acoplamiento directo, sin condensadores ni inductores
Circuitos de protección DC Servo y Relé.
Protección contra sobretensiones de encendido de CA con bypass de relé
Etapa de entrada JFET, etapa de controlador MOSFET
16 transistores de salida bipolar de 15 amperios y 60 MHz emparejados en fase beta
Transformador toroidal blindado de 1.3 kVA con devanados independientes para cada canal
Fuentes de alimentación independientes para etapa de entrada, etapa de controlador y etapa de salida
Condensadores de filtro para etapas de salida de 108,000 µF.
Potencia máxima clasificada hasta 5Hz para bajos sin restricciones
Rectificadores Harris de diodo puente hiper-rápidos de recuperación suave
Encendido automático mediante disparador de 12V o detección de audio
Tamaño de 4 chasis tipo Rack y asas traseras
Sistema de montaje en rack disponible por separado
Disponible en plata o negro.
ESPECIFICACIONES TÉCNICAS PARASOUND HALO A21+:
Salida de potencia: modo estéreo (0,1% THD)
300 vatios x 2, 8 Ω ambos canales controlados
500 vatios x 2, 4 Ω ambos canales controlados
Salida de potencia - Modo puenteado (0.01% THD)
1000 vatios x 1, 8 Ω
No se recomienda la operación puenteada a 4 Ω
* Todas las mediciones de potencia están a 120 VCA, potencia RMS continua, banda de audio completa (20 Hz - 20 kHz)
Capacidad de corriente
60 amperios pico, por canal
Slew Rate
> 130 voltios por microsegundo
Respuesta de frecuencia
5 Hz - 100 kHz, + 0 / -3 dB
20 Hz - 20 kHz, + 0 / -0.25 dB
Distorsión armónica total (THD)
<0.1% a plena potencia
<0.03% a niveles de audición típicos
Distorsión IM
<0.04%
TIM
Inmedible
Interferencia entre canales
> 80 dB a 1 kHz
> 70 dB a 20 kHz
Impedancia de entrada
No balanceada: 33 kΩ
Balanceada: 66 kΩ, (33 kΩ por pierna)
Ganancia total de
29 dB
Sensibilidad de entrada para 28.28 V Out (8 Ω de carga)
No Balanceada: 1 V
Balanceada: 1 V por pierna
Relación S / N
> 115 dB, entrada en cortocircuito, ponderación IHF A
> 110 dB, entrada en cortocircuito, no ponderada
Factor de amortiguación
> 1100 a 20 Hz
Requisitos del triger de CC
+9 Vcc a +12 Vcc, 5 mA
Requisitos de activación de audio
2 mV - 10 mV
Identificación de pin XLR
1 = tierra (escudo)
2 = positivo
3 = negativo (retorno)
Dimensiones
Ancho: 448 mm
Profundidad: 508 mm
Profundidad, con cables: 546 mm
Altura, con pies: 197 mm
Altura, sin pies: 181 mm
Peso Neto
32.2 kg
Peso de Envío
39.9 kg
Requisitos de alimentación
Standby: <1 vatio
inactivo (sin reproducción de música): 75 vatios
Niveles de audición típicos: 125 vatios
máximo: 800 vatios
110-125 VCA 60 Hz o 220-250 VCA 50 Hz La
tensión de la red CA está configurada en el panel posterior
