Características
El M8x Vinyl es el nuevo preamplificador de fono estrella de la aclamada gama M de Musical Fidelity. En comparación con su hermano menor, el M6x Vinyl, el M8 va un paso más allá en casi todos los aspectos.
¿Que hay de nuevo?
- Totalmente balanceado y totalmente formado por componentes discretos: el M6x Vinyl ya era totalmente discreto, pero no totalmente balanceado. En el previo de phono M8x Vinyl, las señales + y - de cada canal tienen su propia etapa de amplificación. Esto significa que hay más del doble de componentes discretos que conforman la etapa de phono y la PCB es casi tres veces más grande que antes.
- Diseño de etapa de ganancia mejorado: la etapa de ganancia ahora consta de 3 etapas, que pueden proporcionar más ganancia que antes y funcionar con menos ruido y distorsión.
- Más opciones de ganancia: 40 dB, 43 dB, 46 dB, 49 dB, 60 dB, 63 dB, 66 dB, 69 dB.
- Nuevo circuito de filtrado de potencia de entrada discreta y bloqueo de CC: al igual que la etapa de fono, la placa de circuito impreso de potencia ahora es tres veces más grande. Proporciona potencia limpia a la etapa de fono totalmente balanceada, que ahora es el doble de exigente.
- El transformador de potencia súper silencioso ahora está encapsulado para proteger aún más la etapa de fono muy sensible de la radiación electromagnética externa.
- DECCA y COLUMBIA además del ecualizador estándar RIAA.
- Etapa de ecualización pasiva dividida doble.
- Filtro subsónico de dos pasos.
- Más entradas y más configuraciones de carga para un ajuste de cápsula ultrapreciso.

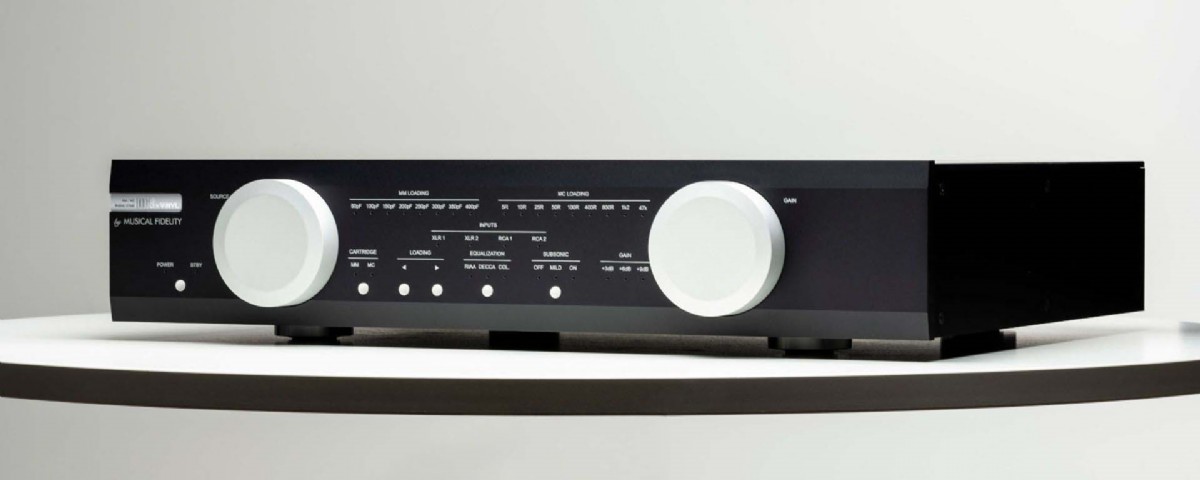

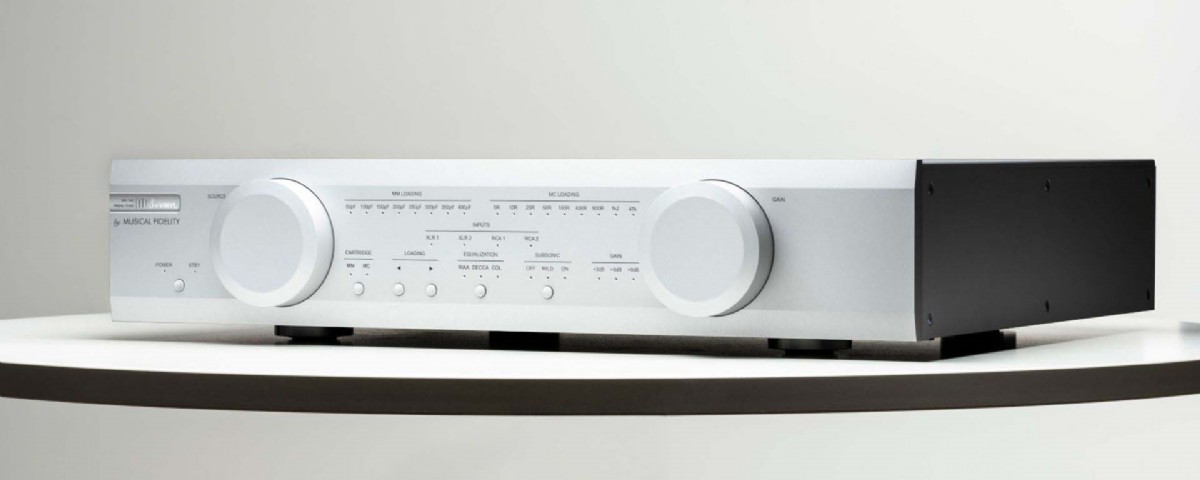

Con una carcasa maciza de aluminio bellamente diseñada y ejecutada, el M8x Vinyl tiene la icónica calidad de construcción heroica del M8. Al utilizar los mismos potenciómetros de tamaño, logra una apariencia estéticamente imponente y es una combinación perfecta para la aclamada serie de amplificadores M8.
Siguiendo la tradición de Musical Fidelity, está diseñado de tal manera que no se sobrecargue la etapa de entrada ni se encuentre con limitaciones prácticas en la capacidad de control de salida. Su propósito es único: ser un conducto para la música. Existe para transmitir fielmente la intención del artista, sus emociones y su pasión directamente a sus oídos y su corazón.
Características técnicas

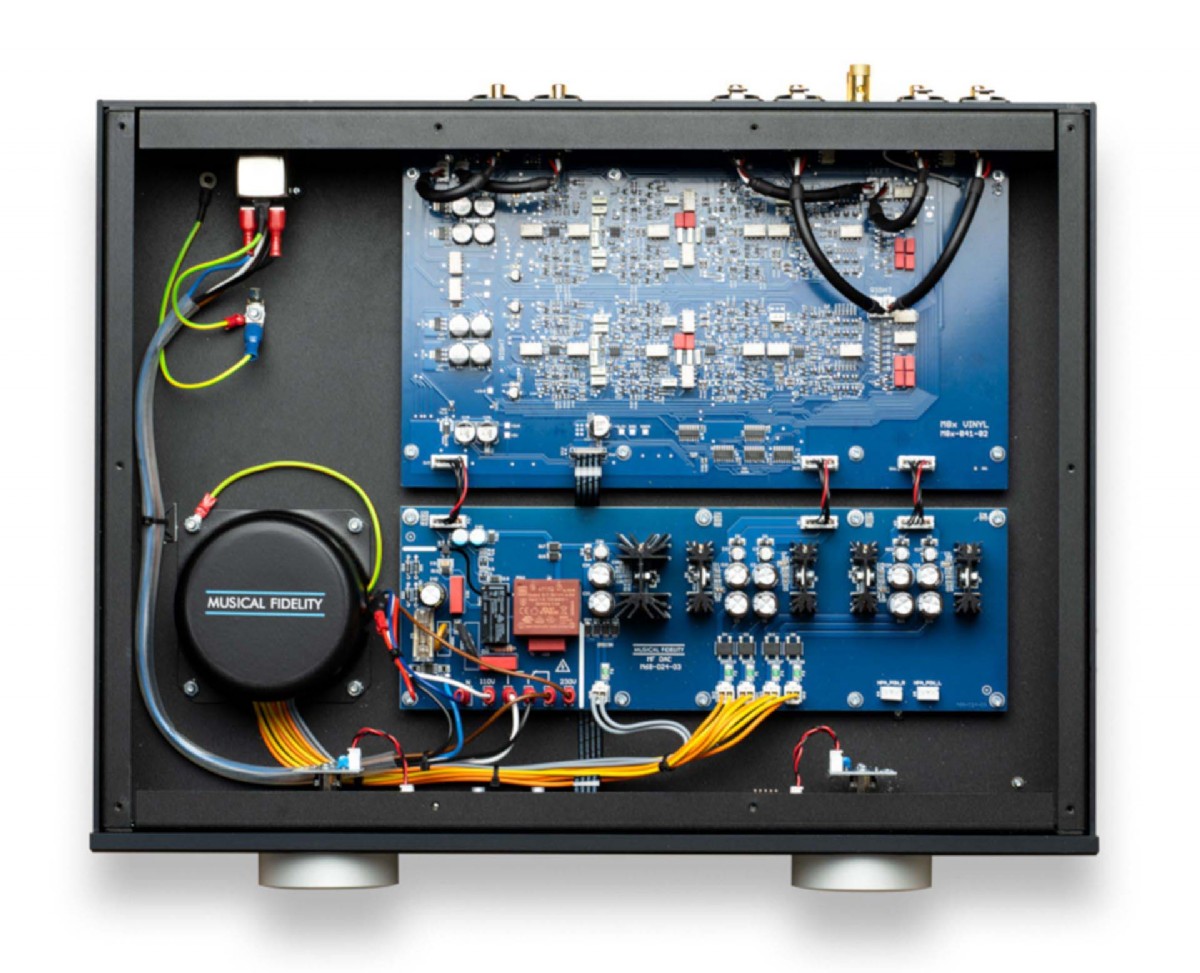

En comparación con su contraparte M6, el M8x Vinyl ahora cuenta con circuitos de audio completamente balanceados en el interior. Esto significa que hay el doble de componentes discretos en el interior, ya que las señales + y - de cada canal tienen su propia etapa de fono que consta de tres etapas de ganancia alimentadas por circuitos de transistores discretos de clase A.
La etapa de ecualización tampoco escatima en gastos. Es completamente pasiva y está dividida en dos etapas independientes (pasiva dividida). Es más costosa de diseñar e implementar, pero garantiza la representación más precisa de la curva de ecualización ideal. La ecualización pasiva dividida permite una mejor adaptación de impedancia y una menor desviación de la ecualización ideal. Además de la curva RIAA estándar, también hemos implementado las dos curvas DECCA y COLUMBIA menos comunes. El diseño limpio de la placa de circuito impreso y el diseño orientado a un propósito garantizan el menor ruido y distorsión posibles con una baja impedancia de salida.
Las salidas RCA y XLR tienen sus propias etapas individuales, lo que le permite utilizarlas simultáneamente.
Potencia discreta

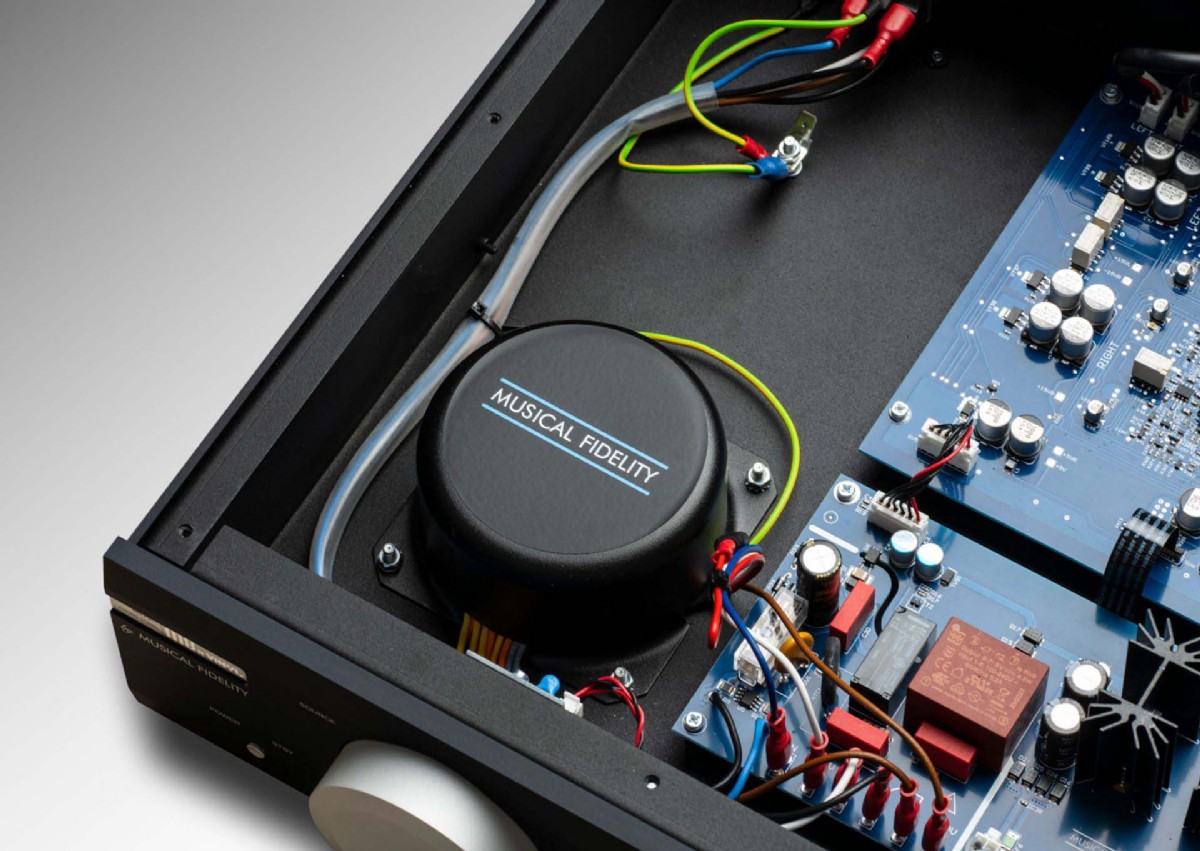

El M8x Vinyl muestra nuestro continuo desarrollo de nuestros transformadores de potencia súper silenciosos. Las tomas de corriente de grado industrial con filtro de interferencias electromagnéticas EMI y bloqueador de componente de corriente continua CC detienen las interferencias y eliminan el zumbido del transformador. El transformador toroidal encapsulado está diseñado específicamente para señales de fono delicadas con baja saturación del núcleo y radiación electromagnética extremadamente baja. Cada etapa de amplificación discreta tiene un servo de corriente continua CC que garantiza un modo de CC óptimo. El preamplificador está alimentado por dos fuentes de alimentación simétricas de bajo ruido de alta calidad, una para cada canal, todas filtradas y reguladas pasivamente. Si trabajamos con los pocos cientos de microvoltios de una cápsula de fono, todo está cumpliendo su papel; cada decibelio de la relación señal/ruido es de crucial importancia.
Completamente balanceado
Un principio de diseño totalmente balanceado, como el utilizado en el M8x Vinyl, consiste en una señal caliente y una fría (también llamadas + y -). Ambas cadenas de señales + y - llevan efectivamente la misma información musical. Un amplificador verdaderamente balanceado ahora puede extraer la información musical final de las señales +/- y restar, eliminar, todo el ruido que potencialmente podría agregarse a lo largo de la transmisión. Un amplificador "pseudo-balanceado" no procesará las señales + y - de forma independiente, sino que las sumará antes de procesarlas. El diseño pseudo-balanceado no se beneficiará de las ventajas que ofrecen las conexiones balanceadas, como lo hacen los amplificadores completamente balanceados. En un dispositivo verdaderamente balanceado, las secciones + y - de los canales izquierdo y derecho se tratan individualmente, lo que duplica las secciones del amplificador por 2 como resultado. Necesita el doble de espacio en la placa de circuito, el doble de componentes eléctricos y ser el doble de cuidadoso con la planificación del diseño de la placa de circuito. Como resultado, el M8x Vinyl se destaca en la supresión de ruidos, errores e interferencias no deseados y ofrece la mejor relación señal-ruido posible.
Opciones extremas de carga de cápsulas
Cada una de sus entradas RCA o XLR balanceadas de un solo extremo se puede configurar individualmente para MM/MC y carga. Cada entrada también recuerda sus propios ajustes. Son posibles rangos muy amplios desde 40 dB (amplificación de voltaje por 100x) hasta 69 dB (amplificación de voltaje por 3690x). La ganancia se conmuta claramente mediante relés de señal y se puede ver que el gran aumento en la amplificación es la razón por la que un preamplificador de fono debe ser increíblemente silencioso (un diseño completamente balanceado hace una gran diferencia aquí) para manejar niveles de amplificación tan altos. La capacitancia y la impedancia de entrada se conmutan mediante transistores JFET. Una implementación costosa, pero técnicamente extremadamente sofisticada, permite que el M8x Vinyl se combine con cualquier cartucho e integre perfectamente en el resto de su sistema HiFi. Según ese criterio, el M8x Vinyl es perfecto. No tiene ruido audible práctico incluso en los niveles más altos de amplificación. Realmente no tiene distorsión. No puede sobrecargar su entrada o salida y puede cargar su cápsulas perfectamente. Lleva la intención, las emociones y la pasión del artista a tus oídos y a tu corazón.
La ventaja de los circuitos discretos
Un circuito discreto está compuesto de componentes electrónicos que son dispositivos individuales y dispares, también llamados componentes discretos. Estos pueden ser componentes "pasivos", como resistencias, condensadores y bobinas, así como componentes "activos" como transistores. Lo opuesto a esto sería un circuito integrado (IC = chip), que puede, por ejemplo, usarse como un amplificador operacional (Op-Amp) en la cadena de señal. En nuestra industria empleamos IC Op-Amps especializados diseñados para aplicaciones de audio, que nos permiten producir electrónica muy pequeña y eficiente, además de ahorrar tiempo a los ingenieros de diseño. Sin embargo, incontables horas de pruebas de escucha y años de experiencia nos han demostrado que incluso los mejores IC no tienden a ser tan neutrales, naturales, dinámicos o vívidos, todas las cuales son características del "sonido" de Musical Fidelity. También son difíciles, si no imposibles, de reparar. Por esa razón, estamos redescubriendo nuestra pasión por los diseños tradicionales y discretos. Mientras que los preamplificadores de fono estándar con circuitos integrados tienen unas pocas decenas o cientos de componentes, los diseños discretos emplean cientos o miles de componentes en comparación. Eso hace que el proceso de diseño sea más largo, pero en nuestra opinión, el resultado es el mejor sonido por su dinero.
Calidad de construcción heroica
La construcción mecánica es absolutamente rígida y sólida, como es habitual en Musical Fidelity. Los paneles frontal, lateral y superior están fabricados a partir de perfiles de aluminio extruido y son extremadamente macizos. El previo de phono M8x Vinyl es básicamente inmune a los efectos de las vibraciones del entorno. Lo mismo puede decirse de la inmunidad electromagnética. La enorme caja de aluminio actúa como una jaula de Faraday. Protege los componentes internos increíblemente sensibles de la etapa de fono contra los campos electromagnéticos externos. No utilizar una gran pantalla en el panel frontal solo aumenta este efecto, ya que el recorte necesario para ello complicaría drásticamente las cosas. La decisión deliberada de no utilizar una gran pantalla con colores parpadeantes te permite experimentar la música y solo la música. Solo estamos gastando dinero en áreas que van directamente al rendimiento de audio.
Características:
- Diseño totalmente balanceado y discreto.
- Etapa de ganancia de 3 partes con circuitos de clase A
- Ecualización pasiva dividida RIAA, DECCA y COLUMBIA
- Filtro subsónico de dos pasos (conmutable: APAGADO – Suave – Estándar)
- Compatible con MM (40 dB) y MC (60 dB) con opción de +3 / +6 / +9 dB
- Etapas de entrada y salida separadas: conecte múltiples entradas y salidas simultáneamente
- Transformador de potencia súper silencioso
- Circuito de filtrado de potencia de entrada discreta y bloqueo de CC
- 2 entradas RCA no balanceadas
- 2 entradas XLR balanceadas
- 1 x salida RCA no balanceada
- 1 x salida XLR balanceada
- Construcción mecánica rigurosa y sin concesiones
- Paneles frontales, laterales y superiores de perfil de aluminio extruido
- Sin pantalla, lo que permite una excelente protección contra los campos electromagnéticos externos y un aspecto atemporal
- Botones y ruedas de control totalmente de aluminio
- Cargar configuraciones almacenadas para cada entrada
ESPECIFICACIONES ENTRADA MM | |
Ganancia en salidas XLR | 40 dB, 43 dB, 46 dB, 49 dB |
Respuesta de frecuencia | RIAA o RIAA / IEC ± 0.2 dB |
Sensibilidad de entrada | 5 mV para salida de 500 mV Out (a 40 dB, a 1 kHz) |
Impedancia de entrada | 47 KΩ |
Capacitancia de entrada | 50 - 400 pF seleccionable |
Distorsión armónica total (THD+N) | <0,005% |
Margen de sobrecarga | 32 dB |
Relación Señal/Ruido | >102 dB, ponderado A a 40 dB |
ESPECIFICACIONES ENTRADA MC | |
Ganancia en salidas XLR | 60 dB, 63 dB, 66 dB, 69 dB |
Respuesta de frecuencia | RIAA o RIAA / IEC ± 0.2 dB |
Sensibilidad de entrada | Entrada de 500 μV para salida de 500 mV (60 dB, a 1 kHz) |
Impedancia de entrada | Seleccionable de 5 Ω a 47 kΩ |
Capacitancia de entrada | 400 pF fijo |
Distorsión armónica total (THD+N) | <0,008% |
Margen de sobrecarga | 32 dB |
Relación Señal/Ruido | >90 dB (ponderado A a 60 dB) |
CARACTERÍSTICAS | |
Curvas de ecualización | RIAA, DECCA, COLUMBIA |
Filtros subsónicos | Desactivado, suave (IEC), estándar (a 20 Hz con 18 dB/octava) |

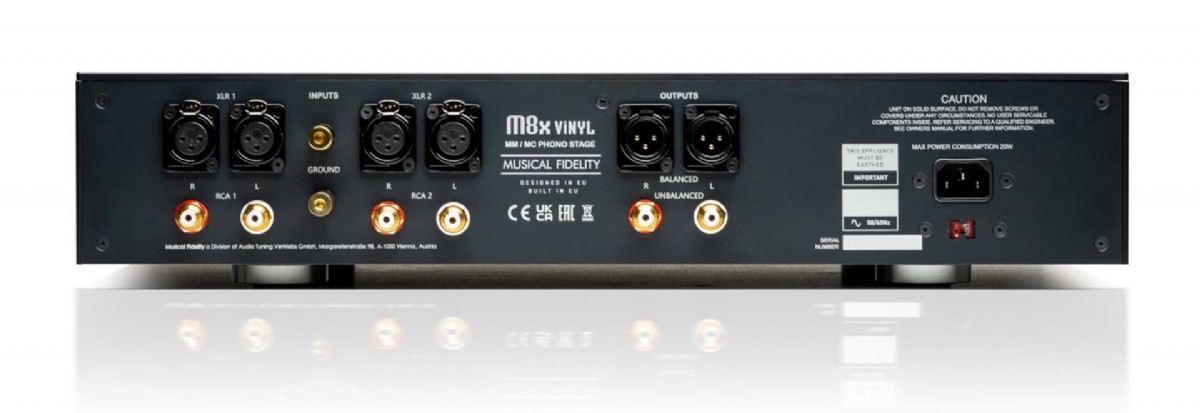

CONEXIONES | |
Entradas | 2 x pares RCA no balanceadas 2 x pares XLR balanceadas |
Salidas | 1 x par RCA no balanceada 1 x par XLR balanceada |
Tensión de salida RCA | 500 mV nominal 5 V máximo |
Tensión de salida XLR | 1 V nominal 10 V máximo |
REQUERIMIENTOS DE CORRIENTE | |
Voltaje principal | 230V / 115V Configurado internamente o 100V opcional CA 50/60 Hz |
Consumo | 20 W <0,5 W en modo Stand-by (LED naranja encendido) |
DIMENSIONES | |
Dimensiones | 102 mm (Alto) x 483 mm (Ancho) x 381 mm (Fondo) |
PESO | |
Sólo unidad | 10,6 kg |
Con embalaje | 14 kg |
ACCESORIOS SUMINISTRADOS | |
Accesorios incluidos | Fuente de alimentación Manual de instrucciones |
