Características
A diferencia de los conmutadores de red tradicionales, este producto está diseñado meticulosamente para cumplir con los requisitos de los sistemas de audio de alta fidelidad. Incluye mejoras integrales en su sistema de energía, sistema de reloj, métodos de enfriamiento y selección de componentes, todo enfocado en garantizar la transmisión sin pérdidas de audio en streaming de alta definición.
Mayor velocidad, mejor rendimiento.
Nuestro desarrollo de un conmutador de red de calidad de audio con velocidades más altas surge de la perspectiva del diseño de circuitos digitales. Un sistema capaz de soportar la transmisión de señales a mayor velocidad tendrá inherentemente un límite de estabilidad más alto. Esto también significa que el error de sincronización en equipos de alta velocidad es relativamente menor en comparación con los equipos de baja velocidad. Por lo tanto, los dispositivos de alta velocidad que funcionan a bajas velocidades exhiben un rendimiento superior en comparación con los dispositivos de baja velocidad que transmiten a la misma baja velocidad.
Puertos aislados duales de 10 Gbps.

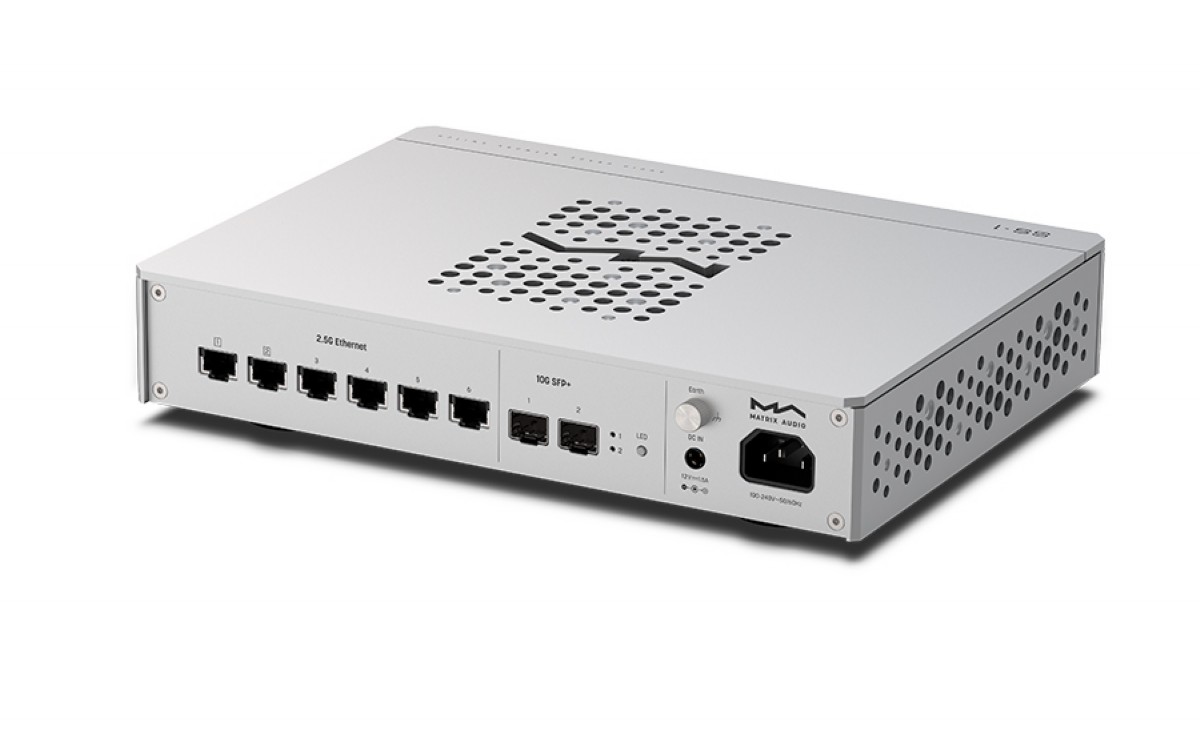

Dos puertos SFP/SFP+ con velocidad de conexión de hasta 10Gbps permiten instalar módulos de fibra óptica o RJ45 según las necesidades. Esto permite conectar simultáneamente dispositivos de red ascendentes y reproductores de audio digital a través de puertos SFP, logrando un aislamiento eléctrico completo entre los dispositivos de red y los equipos de audio a través de cables de fibra óptica. Esto evita que el ruido de alta frecuencia o las interferencias de los dispositivos de red se transmitan a través del cable de tierra hacia el equipo de audio.
Tomas Ethernet independientes.
SS-1 /SS-1 Pro no solo cuentan con múltiples puertos Ethernet con velocidades de hasta 2,5Gbps, sino que también cuentan con dos puertos de baja velocidad que funcionan a 100Mbps. La velocidad de conexión de los dispositivos de audio se puede reducir al conectarlos a estos puertos, para reducir el error de bit que puede ocurrir durante la transmisión de datos. Estos puertos están diseñados con tomas independientes. El mayor espaciamiento entre las tomas evita el amontonamiento cuando se utilizan cables de alta gama. Además, utilizamos transformadores Ethernet independientes de grado 10Gbps y tomas Ethernet completamente blindadas. Cada transformador de señal está blindado individualmente por carcasas metálicas, lo que mejora la resistencia a la interferencia de radiofrecuencia.
Entrada de reloj externa y sintetizador RF.
El sistema de reloj es fundamental para los circuitos digitales y los conmutadores de red no son una excepción. Se puede comparar con una serie de conmutadores de alta velocidad que deben funcionar con una precisión extrema. En el interior del SS-1 Pro, este sistema consta de un reloj de femtosegundos y un sintetizador RF de ruido de fase ultrabajo de alta precisión. El SS-1 Pro admite dos modos de reloj: en el modo de reloj interno, el reloj de femtosegundos interno sirve como referencia para el sintetizador RF, que luego genera una señal de reloj de ruido de fase bajo y altamente estable para el controlador principal. En el modo de reloj externo, la señal de reloj de 10 MHz de un reloj externo actúa como referencia para el sintetizador RF. Luego, el DPLL envía una señal de reloj sincronizada, altamente estable y de bajo ruido de fase al controlador principal. Aunque el SS-1 tiene un diseño de sistema de reloj simplificado y no tiene un sintetizador RF, aún cuenta con un reloj de femtosegundos de ruido de fase ultrabajo como referencia para el controlador principal, lo que garantiza un rendimiento excepcional.
Indicadores LED configurables.
Los indicadores LED de estado de los puertos Ethernet se pueden apagar presionando el botón de configuración en el panel trasero, lo que garantiza que las luces LED no interfieran con su experiencia auditiva en entornos oscuros o con poca luz.
Alimentación lineal, refrigeración silenciosa.

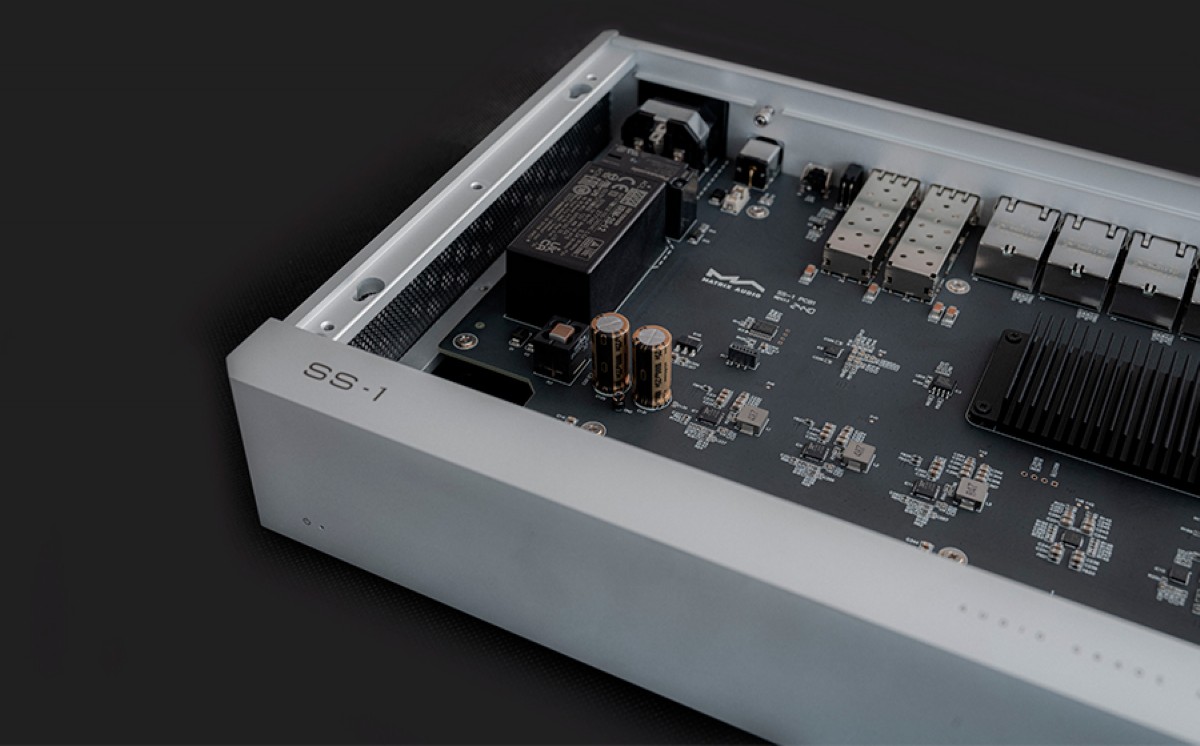

Un transformador toroidal de núcleo O personalizado combinado con diodos Schottky de alta velocidad y condensadores de filtrado de grado de audio de casi 10 000 uF forman la fuente de alimentación de primera etapa del SS-1 Pro. Hasta 6 fuentes de alimentación lineales LDO de ruido ultrabajo proporcionan energía limpia al sistema de reloj y al chip de control principal del dispositivo. El gran disipador de calor pasivo para el chip de control principal, que garantiza que funcione sin generar ruido.
Opcional para una mejor fuente de alimentación.

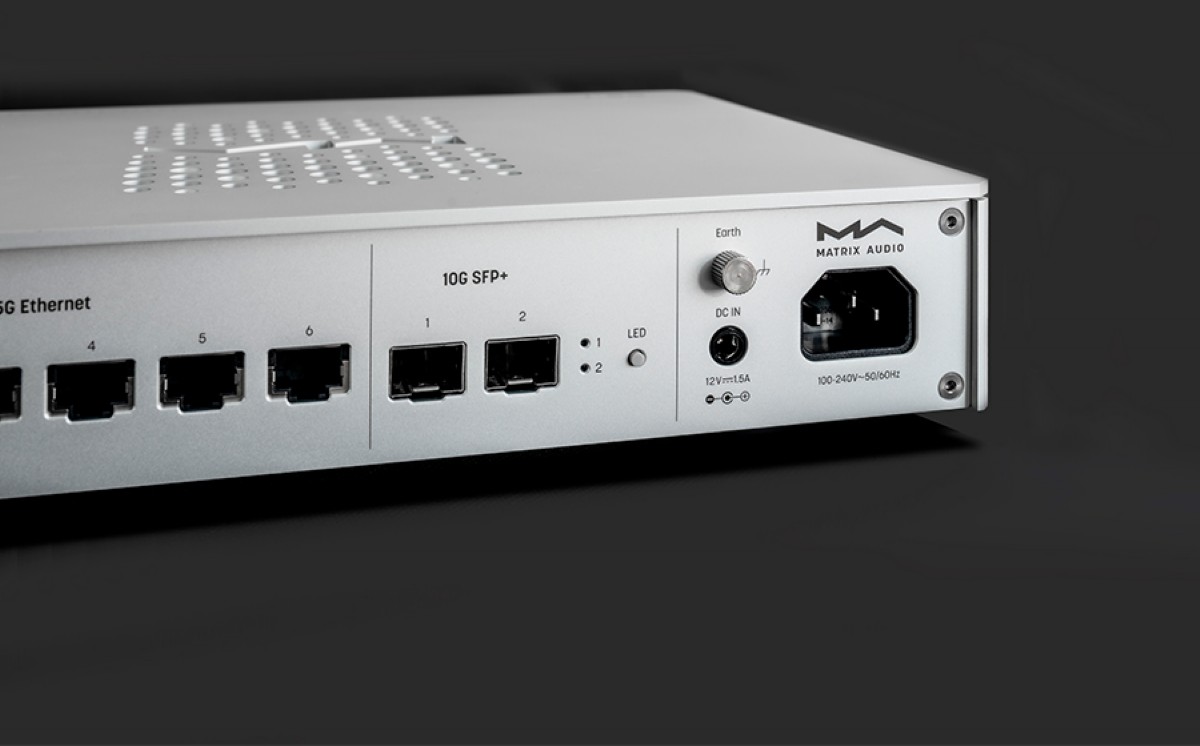

Para garantizar la capacidad de actualización, el SS-1 está equipado con un puerto de entrada de CC, lo que le permite conectar una fuente de alimentación lineal externa para liberar su rendimiento potencial. Cuando se conecta la entrada de CC, la entrada de CA interna se desconectará automáticamente. La fuente de alimentación lineal externa proporciona energía limpia directamente al reloj de femtosegundos y al controlador principal a través del filtro de supresión de ruido de línea de alimentación interna y cuatro circuitos LDO de ruido ultrabajo.

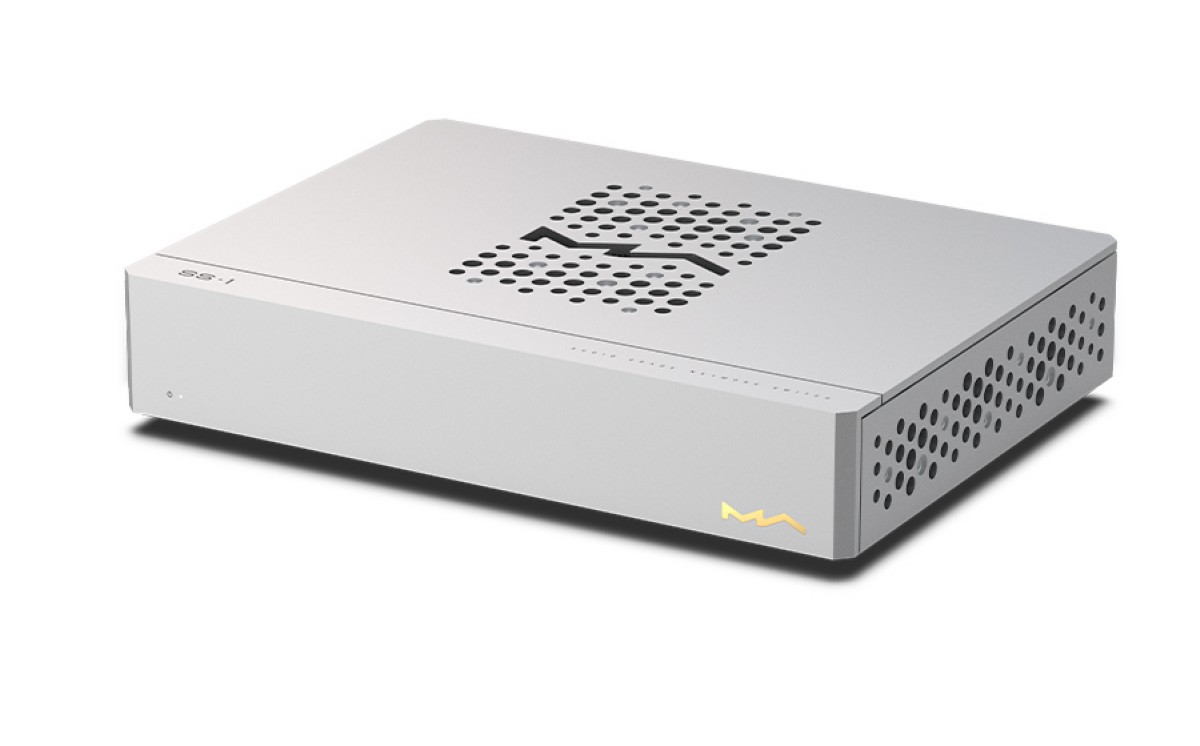

Diseño de chasis flexible y de precisión.

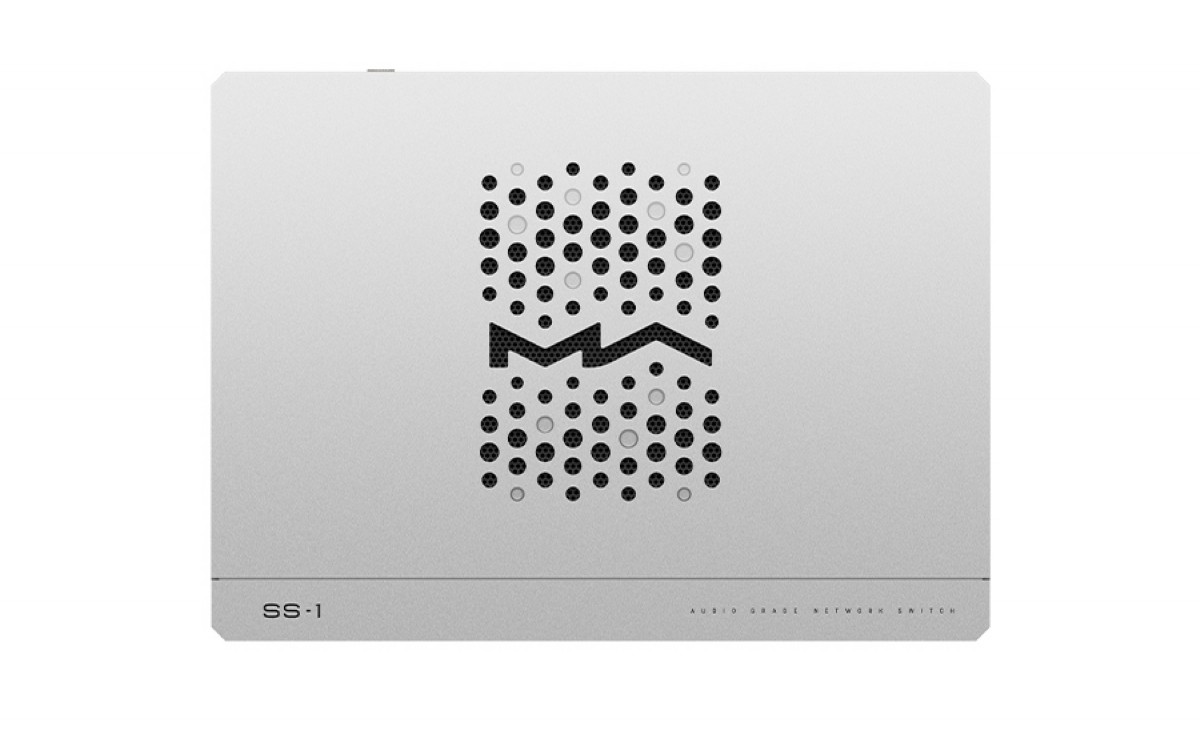

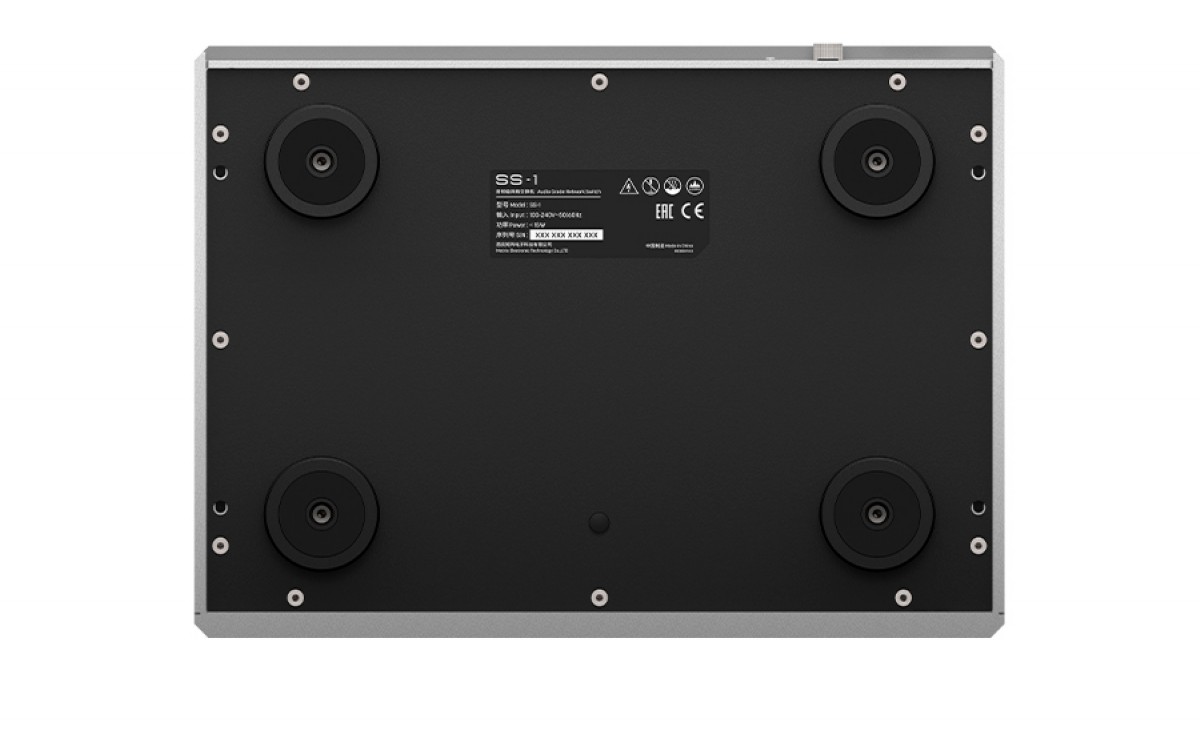

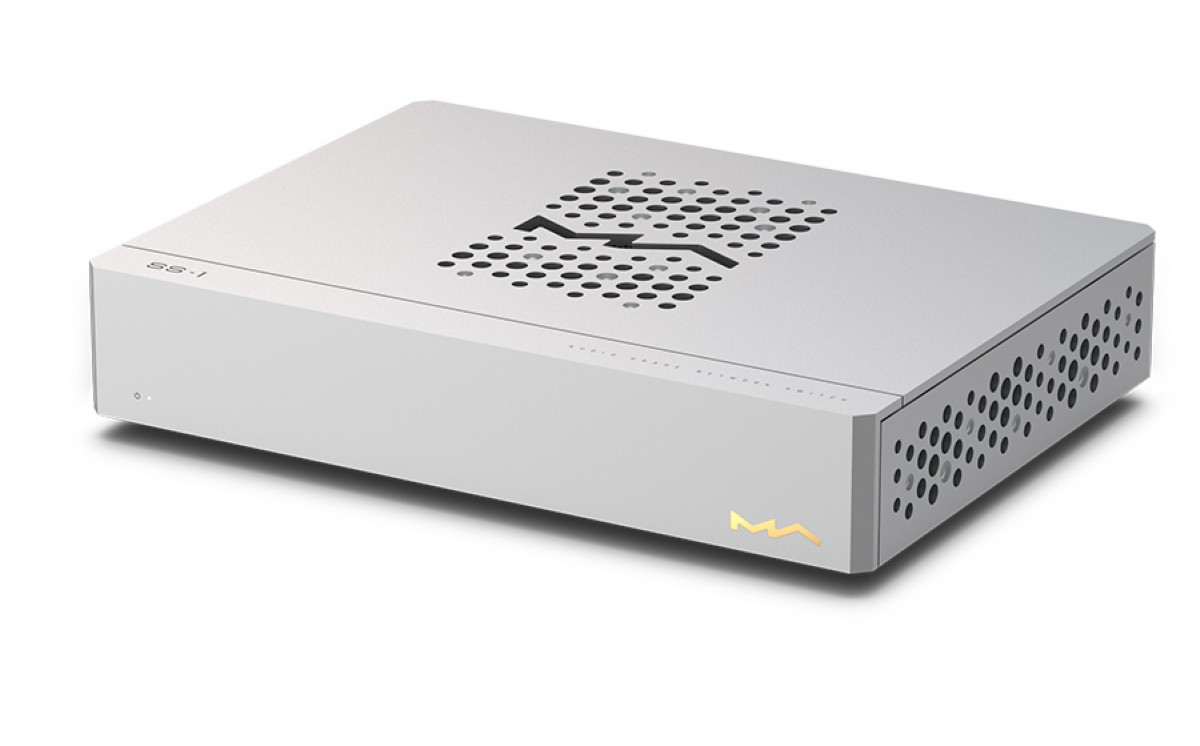

El chasis CNC de aluminio mecanizado con precisión incorpora el nuevo lenguaje de diseño de Matrix Audio. Con una base de acero reforzado, el dispositivo es sólido y estable. El dispositivo viene con cuatro pies de aislamiento de forma predeterminada, pero puede cambiarlos a tres fácilmente según su dedo de ajuste y sus necesidades de ubicación.
Estándares y protocolos.
IEEE802.3: 10BASE-T.
IEEE802.3u: 100BASE-X.
IEEE802.3z: 1000BASE-T.
IEEE802.3ab: 1000BASE-T.
IEEE802.3ae: 10GBASE-SR/LR.
IEEE802.3bz: 2,5 G/5 GBASE-T.
IEEE802.3cb: 2500BASE-X.

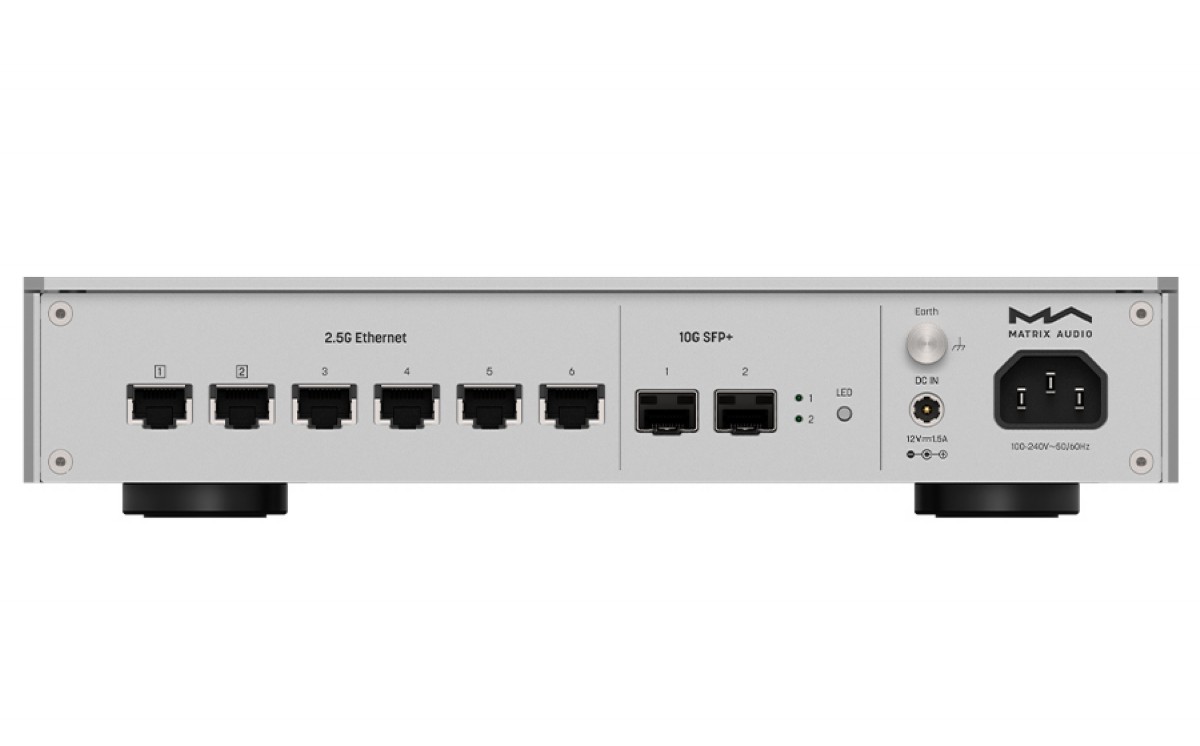

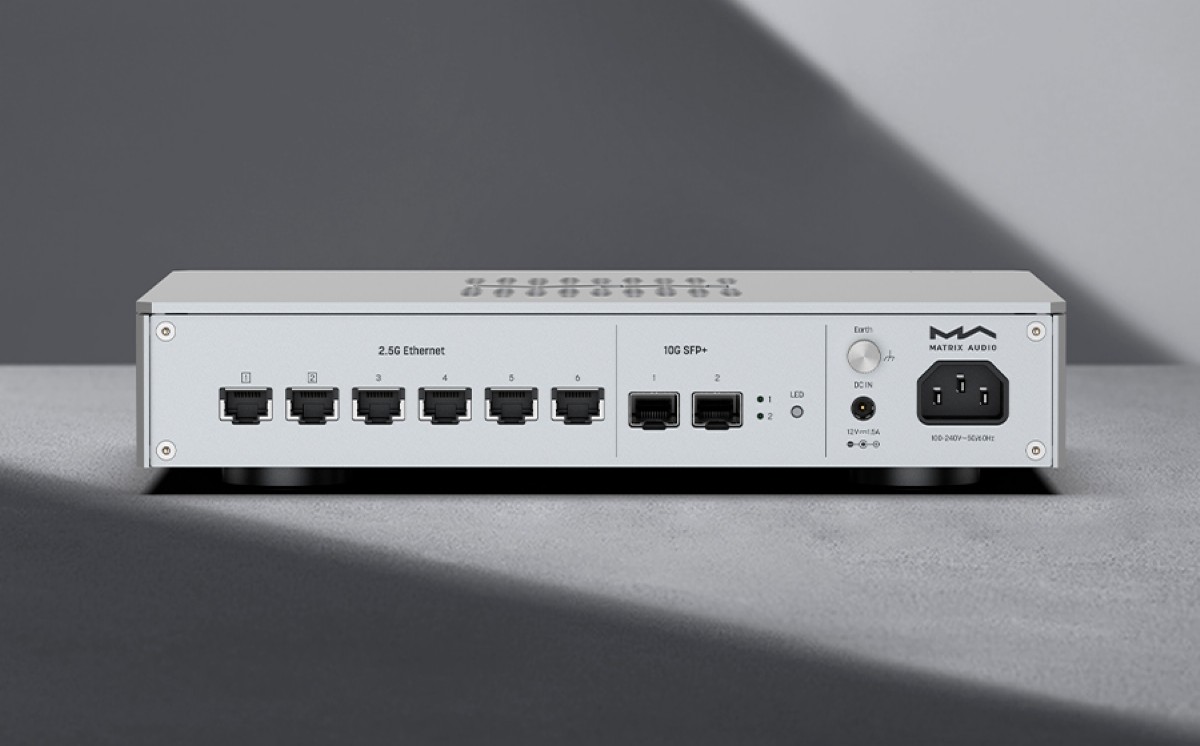

Puertos:
100 Mbps/10 Mbps RJ45 x 2.
2,5 Gbps/1 Gbps/100 Mbps/10 Mbps RJ45 x 4.
10 Gbps SFP/SFP+ x 2.
Máx. entradas MAC.
Tabla de direcciones MAC de 16 KMA.
Especificaciones de potencia.
Entrada de CA.
Entrada de CC.
Fuente de alimentación conmutada de amplio voltaje.
Voltaje de alimentación: CA 100 V-240 V 50/60 Hz.
Consumo de energía: <15 W.
Peso y tamaño.
2,3 kg (5,06 libras).
Ancho: 280 mm (11,02 pulgadas).
Profundidad: 206 mm (8,11 pulgadas).
Altura: 58,5 mm (2,30 pulgadas).
Peso.
Tamaño.
Voltaje de alimentación externo: 12 V CC ± 10 %.
Potencia de alimentación externa: más de 18 W.
Enchufe: diámetro exterior: 5,5 mm; diámetro interior: 2,1 mm (+ para el interior, - para el exterior).
