Características

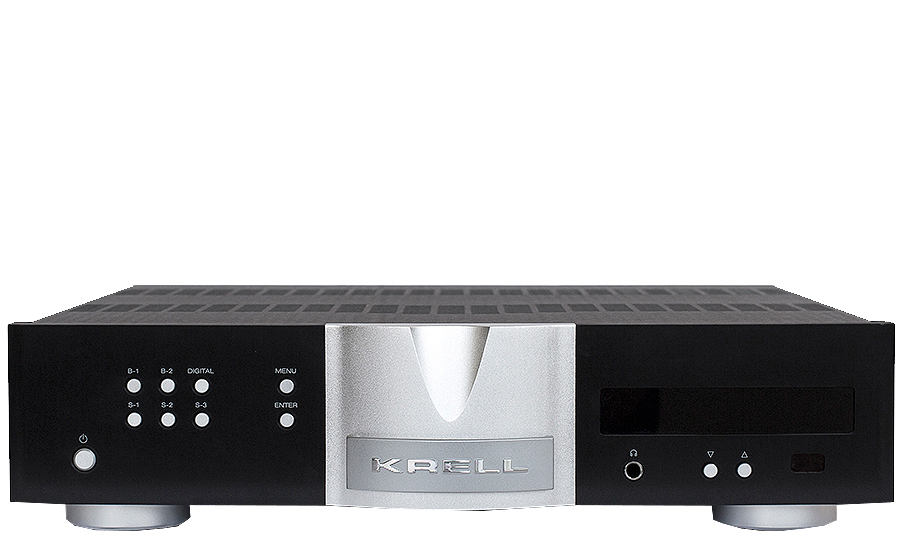

Preamplificador Illusion II.
El Illusion II es la pieza central perfecta para un sistema de audio digital y analógico de primera clase. A la selección normal de entradas balanceadas y monofónicas se añaden cinco entradas digitales. El módulo digital cuenta con entradas digitales AES/EBU, coaxiales y ópticas para su uso con dispositivos de streaming u otras fuentes digitales.
Puntos destacados de la circuitería.
El preamplificador Illusion II es un diseño monoaural dual con los canales izquierdo y derechos dotados de su propia regulación de alimentación y placas de circuito individuales. Toda la ganancia de señal se realiza con tecnología de montaje en superficie utilizando espejos de corriente de salida múltiple patentados con una linealidad de bucle abierto casi 500 veces superior a la de otros diseños. Con un ancho de banda de 700 kHz en retroalimentación cero, equilibrado, diseño Krell en modo corriente, el Illusion II comparte la misma filosofía de diseño que su hermano mayor, el emblemático preamplificador Illusion. La retroalimentación negativa no se utiliza en ninguna parte del preamplificador, ni es necesaria. La distorsión en bucle abierto suele ser inferior al 0,003%. El control de volumen se realiza con una escalera de resistencias equilibrada: el ancho de banda y la respuesta transitoria de los circuitos del preamplificador prácticamente no se ven afectados por el ajuste de volumen. El circuito de auriculares es idéntico al principal, ofreciendo una escucha privada con el mismo rendimiento que la reproducción en altavoces.
Características del módulo digital.
El módulo digital soporta hasta 24 bits/192kHz LPCM. Todas las señales digitales se envían a un DAC ESS Sabre y, a continuación, a la circuitería analógica discreta y equilibrada de Krell en modo corriente.
Características de la fuente de alimentación.
Sobredimensionada para un preamplificador, la fuente de alimentación cuenta con un transformador de 95 VA y 40.000 µF de capacitancia que le dan la capacidad de responder rápidamente a las demandas musicales. La gran fuente de alimentación mejora el rechazo del ruido y hace que el Illusion II sea impermeable a todas las fluctuaciones de tensión de CA, excepto a las más severas. Un nuevo modo de espera ecológico reduce el consumo de energía a 2W.
Preamplificador Illusion II.
Especificaciones.
Entradas analógicas.
2 pr. balanceadas a través de conectores XLR.
3 pr. simples a través de conectores RCA.
Entradas digitales.
1 AES/EBU mediante conector XLR.
2 coaxiales mediante conectores RCA.
2 ópticas mediante conectores Toslink.
Salidas principales.
1 balanceada mediante conectores XLR.
1 pr. simple] a través de conectores RCA.
Salida de auriculares.
1 mediante conector de 3 conductores de 6,35 mm (1/4 de pulgada).
Entradas de control.
1 entrada RS-232 mediante un conector D-subminiatura de 9 pines.
1 entrada de detector de infrarrojos a distancia mediante un conector de 3,5 mm.
1 entrada de activación de 12 VDC a través de un conector de 2 conductores de 3,5 mm.
Salidas de control.
2 salidas de disparo de 12 VDC programables individualmente a través de conectores de 2 conductores de 3,5 mm (30 mA máximo por salida).
Impedancia de entrada
Balanceada: 40kΩ.
Simple Ended 20kΩ.
Impedancia de salida.
Balanceada: 310 Ω.
Simple 155 Ω.
Auriculares: <3.0Ω.
Ganancia.
Balanceada: 12,0 dB.
6 dB (salida de un solo extremo).
Mono terminal: 6,0 dB.
Auriculares: 5,1 dB con carga de 32 Ω.
Control de volumen.
Modo de corriente, 12 bits, escalera R-2R discreta.
Sobrecarga de entrada.
> 7,0 V RMS equilibrada o de un solo extremo.
Sobrecarga de salida.
Balanceada >16 V RMS.
Mono terminal: >8,0 V RMS.
Auriculares: >3,0 V RMS, carga de 32 Ω.
Respuesta en frecuencia.
20 Hz a 20 kHz +0, -0,02 dB.
De 0,25 Hz a 1,2 MHz +0, -3 dB.
Distorsión armónica total más ruido.
Salida equilibrada: <0,003%, 20 Hz a 20 kHz, a 4,0 V RMS.
Auriculares: <0,09%, 20 Hz a 20 kHz, 2,0 V RMS, carga de 32 Ω.
Relación señal/ruido.
100 dB banda ancha, sin ponderar.
107 dB "A" ponderados, ambos referidos a 4,0 V RMS equilibrados.
Consumo de energía.
En espera: <2 vatios.
Encendido: 40 vatios.
Dimensiones.
Sólo preamplificador:
17,3 pulg. de ancho x 3,8 pulg. de alto x 18,3 pulg. D.
43,8 em W x 9,7 em H x 46,4 em D.
Peso.
Enviado: 38 lbs., 17,2 kg.
Sólo preamplificador: 23 libras, 10,4 kg.
