Características

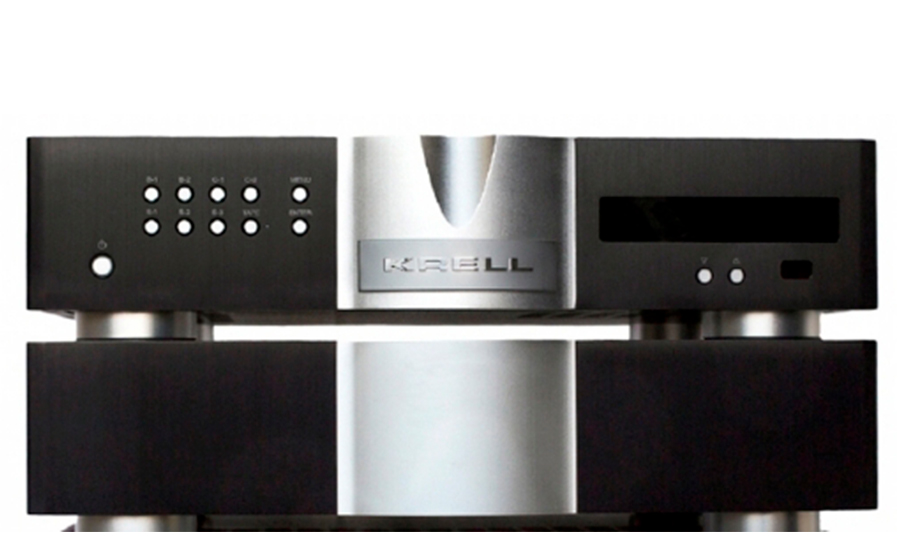

Preamplificador Illusion.
El preamplificador Illusion prolonga la tradición de Krell de separar la fuente de alimentación del circuito de audio en nuestros preamplificadores estrella. Compartiendo la nueva estética de los amplificadores de potencia de clase A iBias y con la tecnología Krell CAST, el preamplificador Illusion es el complemento ideal para los nuevos amplificadores de potencia Solo 375 y Solo 575.
La funcionalidad de crossover opcional ofrece la posibilidad de utilizar una disposición de altavoces subwoofer/satélite y seguir manteniendo la más alta calidad de rendimiento sonoro. Antes del preamplificador Illusion, esta configuración del sistema requería que las señales pasaran a través de un circuito de cruce de menor calidad del subwoofer. El preamplificador Illusion es la pieza central de un sistema de audio de clase mundial en el que el espacio es muy importante.
Puntos destacados del crossover.
Gracias al trabajo de Krell en el altavoz Modulari Duo Reference, la función de crossover única es una opción muy sofisticada. Cuando la tarjeta opcional está presente, los elementos adicionales del menú de crossover están disponibles. Los parámetros definibles incluyen frecuencias de cruce y tipos de filtro asignables independientemente para las secciones de paso alto y bajo. Las opciones incluyen puntos de cruce de 40Hz, 55Hz, 75Hz y 100Hz con filtros de estilo Butterworth de 12dB, 24dB y 48dB o Linkwitz-Riley de 24dB. La sección de paso alto del crossover utiliza el circuito completo del preamplificador Illusion para su etapa de salida.
Puntos destacados de la circuitería.
El preamplificador Illusion es un diseño de circuito monoaural dual con los canales izquierdo y derecho dotados de su propia regulación de alimentación y placas individuales de tamaño completo. Toda la ganancia de la señal se realiza en topología de montaje en superficie utilizando espejos de corriente de salida múltiple patentados con casi 500 veces la linealidad de bucle abierto de otros diseños 1,5 MHz de ancho de banda de bucle abierto en retroalimentación cero, equilibrado, diseño de modo de corriente Krell que termina en Krell CAST. Un sistema completo de Krell (fuente, preamplificador y amplificador) conectado mediante interconexiones CAST reduce el número de etapas de ganancia de tensión al mínimo, una. El suelo de ruido resultante se aproxima al límite teórico de la tecnología. La retroalimentación negativa no se utiliza en ninguna parte del preamplificador, ni es necesaria. La distorsión en bucle abierto suele ser inferior al 0,003%. El control de volumen se realiza con una escalera de resistencias equilibrada: el ancho de banda y la respuesta transitoria de los circuitos del preamplificador prácticamente no se ven afectados por el ajuste de volumen.
Características de la fuente de alimentación.
Los circuitos de audio del Illusion reciben alimentación de una fuente de alimentación analógica en modo corriente de Krell alojada en su propio chasis dedicado. La fuente de alimentación evita la topología de circuito integrado común utilizada en muchos preamplificadores y, en su lugar, imita la topología de diseño de los amplificadores de la serie Evolution e de Krell. La circuitería es completamente discreta, lo que le permite responder rápidamente a las demandas de corriente y no verse afectada por las fluctuaciones de tensión de CA más severas. Sobredimensionada para un preamplificador, la fuente de alimentación cuenta con un transformador de 290 VA y 41.600µF de capacitancia. La ubicación de la fuente de alimentación en su propio chasis presenta la configuración ideal para aislar las interferencias eléctricas y magnéticas parásitas de la ruta de señal crítica del preamplificador. La fuente de alimentación Illusion, capaz de suministrar la corriente y el voltaje necesarios para cualquier evento musical, no consume energía cuando no se utiliza. Un nuevo diseño ecológico reduce el consumo de energía en espera a 2 W.
Preamplificador Illusion.
Especificaciones.

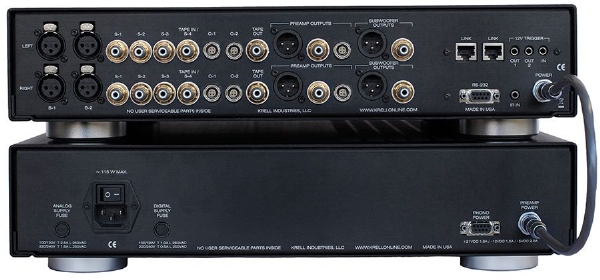

Entradas.
2 pr. CAST a través de conectores de bayoneta de 4 pines.
2 pr. balanceadas mediante conectores XLR.
3 pr. mono-ended a través de conectores RCA.
Entrada de cinta.
1 pr. monofónica mediante conector RCA.
Salidas principales.
2 pr. CAST a través de conectores de bayoneta de 4 pines.
1 pr. balanceada mediante conector XLR.
1 pr. de salida simple a través de un conector RCA.
Salidas de subwoofer.
1 pr. balanceada mediante conector XLR.
1 pr. de salida simple a través de un conector RCA.
Salidas de cintas.
1 pr. de un solo extremo a través del conector RCA, con buffer.
Entradas de control.
1 entrada RS-232 mediante un conector D-subminiatura de 9 pines.
1 entrada de detector IR remoto mediante un conector de 3,5 mm de 3 conductores.
1 entrada de disparo de 12 VDC mediante un conector de 3,5 mm.
1 enlace de preamplificación mediante un conector RJ-45.
Salidas de control.
2 salidas de disparo de 12 VDC programables individualmente a través de conectores de 3,5 mm.
1 enlace de preamplificación a través de un conector RJ-45.
Salida de alimentación.
1 salida de alimentación telefónica (±20 VDC) para KPE a través de un conector D-subminiatura de 9 pines.
Impedancia de entrada.
Casada: 25 Ohmios.
Balanceada: 40 k Ohms.
Simple: 20 k Ohmios.
Impedancia de salida.
CAST: >1 MΩ.
Balanceada: 250Ω.
Single-ended: 125Ω.
Ganancia.
12 dB (salida CAST o balanceada).
6 dB (salida simple).
Control de volumen.
Escalera R-2R discreta, equilibrada y en modo corriente, de 16 bits.
Sobrecarga de entrada.
Escalera R-2R discreta, equilibrada y en modo corriente, de 16 bits.
Sobrecarga de salida.
CAST: 16 rnA RMS.
Balanceada: 16 V RMS.
Mono terminal: 8 V RMS.
Respuesta en frecuencia.
20 Hz a 20 kHz ± 0,02 dB.
0,35 Hz a 720 KHz +0, -3 dB.
Un solo extremo: 8 V RMS.
Distorsión armónica total más ruido.
Salida equilibrada: <0,003%, 20 Hz a 20 kHz, 4 V RMS o 4mARMS.
Relación señal/ruido.
Salida balanceada de 4 V RMS o 4 mA RMS CAST.
Banda ancha, sin ponderar: >100 dB.
"N" ponderado: >109 dB.
Consumo de energía.
En espera: 60 W.
Encendido: 65 W.
Encendido con KPE: 75 W.
Dimensiones.
Sólo preamplificador:
17,3 pulg. de ancho x 3,8 pulg. de alto x 18,3 pulg. D.
43,8 em W x 9,7 em H x 46,4 em D.
Sólo fuente de alimentación:
17,3 pulg. W x 3.8 in. H x 17.7 in. D.
43,8 em de ancho x 9,7 em de alto x 44,8 em de profundidad.
Preamplificador y fuente de alimentación:
17,3 pulg. W x 7.6 in. H x 18.3 in. D.
43,8 em de ancho x 19,2 em de alto x 46,4 em de profundidad.
Peso.
Enviado: 61 lbs., 27,6 kg.
Sólo preamplificador: 18 lbs., 8,1 kg.
Sólo fuente de alimentación: 28 libras, 12,7 kg.
