Características
Gemini es una actualización rentable diseñada para sistemas de audio o audiovisuales de dos cajas sencillas o como medio para ampliar las tomas de corriente de otros productos IsoTek utilizando la nueva toma de corriente System Link, que mantiene un suministro totalmente "conectado a tierra".
CARACTERÍSTICAS.
Adecuado para todos los sistemas de audio o AV.
Reducción de RFI 35dB.
La red central de alimentación limpia elimina el ruido de red en modo común y diferencial.
2 salidas independientes que impiden la contaminación cruzada en modo diferencial.
Protección instantánea de 45'000A.
Red totalmente conectada a tierra en estrella.
Cableado interno multihilo 6n OFC plateado con dieléctrico FEP.
Salida SYSTEM LINK para ampliar las salidas y mantener una referencia de tierra en estrella.
Utilización con cable de alimentación estándar IEC C13.
Disponibles tomacorrientes para el Reino Unido, la Unión Europea, Estados Unidos, Australia y Suiza.
DISEÑO

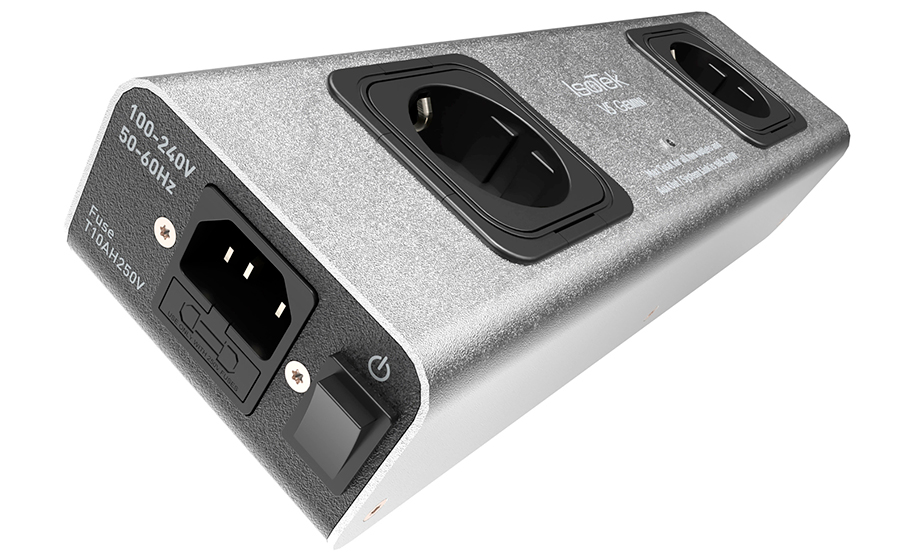

La V5 Gemini es una barra compacta de limpieza y distribución de energía que mide sólo 270 mm de longitud, 80 mm de ancho y 50 mm de altura. Cuenta con dos salidas individuales, que hacen referencia a la placa de circuito impreso interna central. La mayoría de los filtros de potencia de este estilo juntan las tomas de salida, funcionando cada una en conexión en serie. Esto es un error de juicio, ya que el ruido de modo diferencial, creado por la carga conectada (sus componentes de audio), contaminará de forma cruzada las tomas de salida. La arquitectura eléctrica y el diseño del V5 Gemini evitan esto y, por lo tanto, son superiores.
El V5 Gemini cuenta con una topología de filtro delta única, diez veces mayor que el estándar recomendado, lo que ofrece una limpieza de potencia de más de 20dB a 1kHz (referencia 600Ohms), que luego se mejora a 42dB a 10kHz. La mayoría de los expertos coinciden en que a 10kHz es donde las interferencias de radiofrecuencia (RFI) empiezan a influir en el rendimiento. Esto también está relacionado con la capacidad de los amplificadores para rechazar el ruido de la fuente de alimentación. Esta ingeniería eléctrica garantiza un rendimiento de limpieza de potencia líder en su clase, tanto para el ruido de red en modo común (RFI) como en modo diferencial. La propia placa de circuito impreso (PCB) tiene el doble de carga de cobre estándar y está chapada en plata.
Este circuito único suministra energía limpia a sus dos tomas de corriente, cada una de ellas aislada de forma independiente para evitar la contaminación cruzada del ruido de red en modo diferencial. Esto se combina con el sistema KERP © (Kirchhoff's Equal Resistance Path) de IsoTek para garantizar la misma resistencia y el mismo suministro de energía a todas las tomas. El cableado interno es del más alto nivel, un diseño único de 2sqmm con hilos conductores de cobre puro de 6n libre de oxígeno, cada uno chapado en plata, que ofrecen baja resistencia y alto amperaje. Se utiliza un dieléctrico de etileno propileno fluorado (FEP) de grado aeroespacial, con una resistencia dieléctrica muy baja, para proteger los conductores y proporcionar un dieléctrico de contacto ideal para el sistema interno de suministro de energía.
Además, en la nueva versión V5, la protección instantánea se ha incrementado hasta los 45.000 A, lo que no sólo protege el circuito, sino también sus valiosos equipos conectados mediante el exclusivo sistema de protección secuencial y repetible de IsoTek.

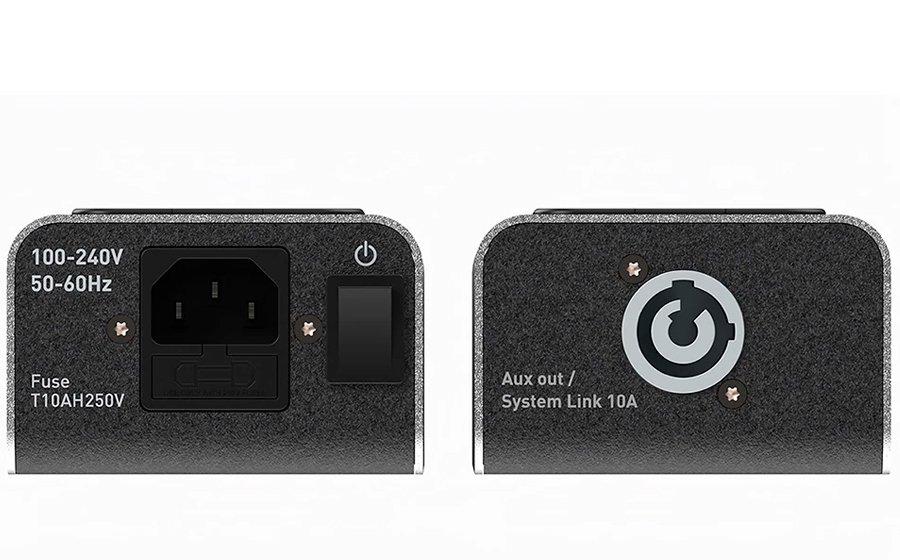

El V5 Gemini también contiene una toma de corriente System Link, diseñada para conectar varias unidades entre sí, manteniendo una referencia de tierra en estrella, y preservando la necesidad de múltiples tomas de corriente.
También se incluye un sistema de soporte para colgar en la pared, que permite montar fácilmente el producto detrás del bastidor de su equipo de audio, si así lo desea.
El cableado interno de los productos IsoTek se complementa con la gama de cables de alimentación IsoTek. Un área crítica pero que se pasa por alto dentro del audio es el mantenimiento de la homogeneidad del diseño y las propiedades de los materiales a través de un mazo de cables de audio, ya sea un cable de transporte de señales o una red de cables de alimentación.
ESPECIFICACIONES.
NÚMERO DE SALIDAS 2.
TIPO DE SALIDAS UK, EU, US, AU & CH.
ENLACE DEL SISTEMA 1.
ENTRADA DE RED 10A IEC C14.
TENSIÓN DE RED 100-240V / 50-60Hz.
CORRIENTE MÁXIMA 10A HRC.
TOTAL, POTENCIA 2'300W (@230V) / 1'150W (@115V).
PROTECCIÓN CONTRA SOBRETENSIONES 45'000A.
DIMENSIONES (ancho x alto x fondo) 80 x 50 x 270mm.
PESO 0,7Kg.
