Características

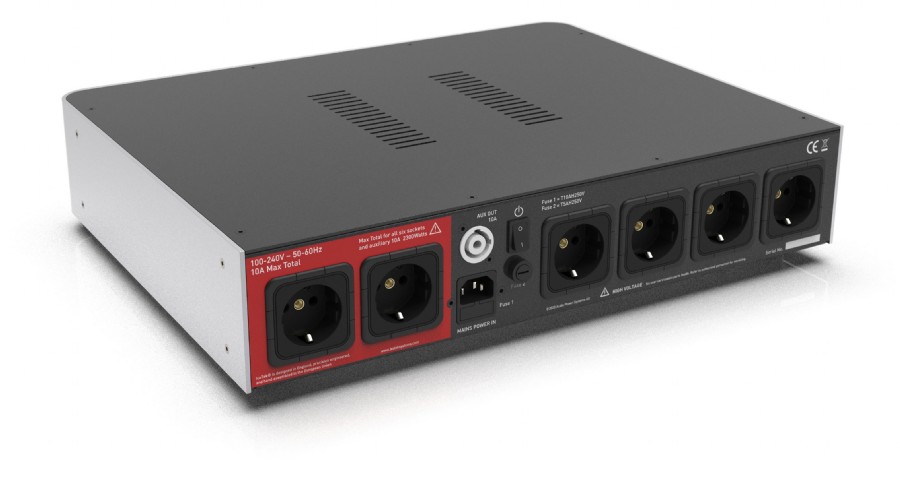

Isotek Systems V5 Elektra
Por lo tanto, V5 Elektra tiene que ser la mejora de limpieza de potencia más rentable que se pueda comprar. El nuevo modelo V5 tiene una potencia instantánea, la resistencia de la corriente continua se acerca al ideal de cero ohmios. El índice de protección es cuatro veces superior al mínimo exigido, llegando a 67.500 A instantáneos. ¡Este limpiador de red de seis vías es esencialmente seis sistemas de limpieza de potencia en una sola caja!
CARACTERÍSTICAS
Adecuado para todos los sistemas de audio o AV
Reducción de RFI 55dB
6 circuitos de limpieza de potencia optimizados para eliminar eficazmente el ruido de red en modo común y diferencial
4 salidas independientes para los componentes de la fuente (5A)
2 salidas independientes de alta corriente para etapas de potencia, subwoofers activos, altavoces activos, etc. (10A)
Sistema de fusibles de fácil sustitución
Protección instantánea de 67'500A, continua de 32'500A
Red totalmente conectada a tierra en estrella
Cableado interno de cobre libre de oxígeno de 6n y plateado con dieléctrico FEP
Toma de corriente SYSTEM LINK para ampliar las salidas y mantener una referencia de tierra en estrella
Se suministra con el cable de alimentación IsoTek EVO3 INITIUM
Tomas de corriente disponibles en el Reino Unido, la Unión Europea, Estados Unidos, Australia y Suiza
DISEÑO
El V5 Elektra representa el nuevo sistema de limpieza de potencia de ancho de componente de IsoTek que cuenta con seis salidas independientes con seis redes de limpieza de potencia individuales. El Elektra mide 450 mm de ancho, 350 mm de profundidad y 106 mm de alto. Dispone de dos salidas de alta corriente (para amplificadores) que son impulsadas por una red de limpieza de potencia de alta corriente de dos etapas que consiste en un diseño de estrangulamiento y doble filtro Pi. Cada una de las cuatro salidas de corriente media restantes (para sus componentes fuente) cuentan con cuatro redes de limpieza de potencia de filtro delta de seis etapas independientes, que proporcionan casi 20 dB de limpieza de potencia a 1kHz (referencia de 600 Ohms), lo que mejora a casi 40 dB a 10 kHz, diez veces más que el estándar recomendado. Otras cinco etapas de filtrado independientes se colocan entre cada salida, combinadas con el sistema Adaptive Gating de IsoTek, que es el doble que el del EVO3 Aquarius, y que está diseñado para eliminar la contaminación cruzada en modo diferencial entre cada salida de potencia.
Así, Elektra es seis sistemas de limpieza de potencia en una sola caja. La mayoría de los filtros de potencia de este estilo unen las tomas de salida, funcionando cada una en conexión en serie. Esto es un error de juicio, ya que el ruido de modo diferencial, creado por la carga conectada (sus componentes de audio), contaminará de forma cruzada entre las tomas de salida. La arquitectura eléctrica y las múltiples redes de limpieza de energía, una para cada toma de salida del V5 Elektra, evitan esto y, por lo tanto, son superiores.
Tanto el ruido en modo diferencial como en modo común se reducen drásticamente. La contaminación cruzada de los componentes conectados también se reduce al mínimo gracias a las múltiples etapas de limpieza de potencia, una por cada toma de salida. La mayoría de los filtros de potencia juntan las tomas de salida, funcionando cada una en serie. Esto es un error, ya que el ruido de modo diferencial creado por los componentes electrónicos conectados contaminará de forma cruzada de una toma de salida a la siguiente.
La arquitectura eléctrica y el diseño del V5 Elektra están en línea con el alto nivel de diseño de IsoTek. El diseño y la topología de la placa de circuito impreso (PCB) tienen el doble de la carga de cobre estándar del sector y están chapados en plata para mejorar el amperaje y disminuir la resistencia. Los componentes críticos exclusivos (hechos a medida) tienen mejores tolerancias generales con una inductancia y un manejo de la corriente mejorados que los de la gama EVO3. Este nuevo circuito ofrece el doble de inductancia y un 40% más de corriente en comparación con el EVO3 Aquarius. Esto contribuye a un escenario sonoro más abierto y especioso, a una microdinámica y a un mayor detalle con una sincronización más inmediata. En este nuevo diseño se ha aplicado una resistencia de corriente directa (DCR) dramáticamente mejorada. Parte del objetivo de IsoTek es reducir la DCR para acercar el rendimiento al ideal de cero ohmios.
Estas mejoras tecnológicas dan como resultado que el V5 Elektra entregue 10A de potencia absoluta, entrega de corriente sin restricciones (cerca de 16A transitorios) dentro de la norma de la compañía eléctrica, y las regulaciones permiten dentro de un producto diseñado para 10A.
Ver POTENCIA ABSOLUTA CONTINUA.
KERP © (Kirchhoff's Equal Resistance Path) asegura una resistencia igual y una entrega de potencia igual a todas las salidas. El cableado interno es del más alto nivel, un diseño único de 2sqmm con hilos conductores de cobre puro de 6n libre de oxígeno, cada uno de ellos chapado en plata, que ofrecen baja resistencia y alto amperaje. Se utiliza un dieléctrico de etileno propileno fluorado (FEP) de grado aeroespacial, con una resistencia dieléctrica muy baja, para proteger los conductores y proporcionar un dieléctrico de contacto ideal para el sistema interno de suministro de energía.
Además, la protección instantánea del V5 Elektra se incrementa hasta los 67'500A, lo que no sólo protege el circuito, sino también sus valiosos equipos conectados mediante el exclusivo sistema de protección secuencial y repetible de IsoTek.
V5 Elektra también contiene una toma de corriente System Link, diseñada para conectar varias unidades entre sí, manteniendo una referencia de tierra en estrella, y preservando la necesidad de múltiples tomas de corriente.
El cableado interno de los productos IsoTek se complementa con la gama de cables de alimentación IsoTek. Un área crítica, pero que se pasa por alto dentro del audio, es mantener las propiedades comunes del diseño y los materiales a través de un mazo de cables de audio, ya sea un cable de transporte de señales o una red de cables de alimentación.

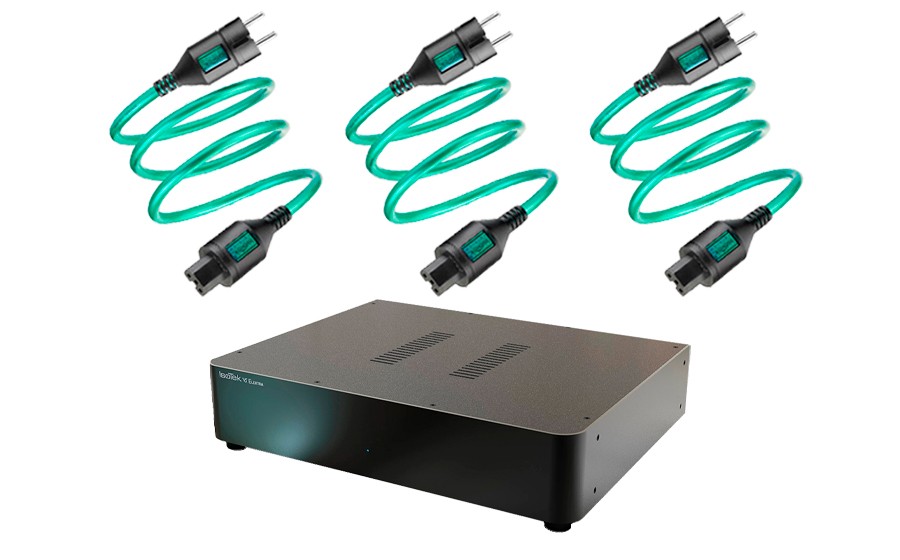

También se incluye el galardonado cable de alimentación EVO3 Initium de IsoTek.
ESPECIFICACIONES:
NÚMERO DE SALIDAS 6 + System Link.
TIPO DE SALIDAS UK, EU, US, AU & CH.
ENTRADA DE RED 10A IEC C14.
TENSIÓN DE RED 100-240V / 50-60Hz.
CORRIENTE MEDIA - 230V x4 (5A 1'150W en total).
CORRIENTE MEDIA - 115V x4 (5A 575W en total).
ALTA CORRIENTE - 230V x2 (10A 2'300W en total)
ALTA CORRIENTE - 115V x2 (10A 1'150W total).
SISTEMA DE ENLACE x1.
PROTECCIÓN CONTRA SOBRETENSIONES 67'500A.
DIMENSIONES (ancho x alto x fondo) 450 x 106 x 350mm.
PESO 9,0kg.
Isotek Systems EVO3 Initium
Como es norma en todas las realizaciones de IsoTek, tanto la configuración como los materiales empleados son de la máxima calidad. Así, los conductores están dispuestos en una configuración paralela con un ligero trenzado que contribuye a minimizar eficazmente las interferencias electromagnéticas y de radiofrecuencia. Por su parte, como dieléctrico se usa el PE, un producto químicamente inerte que posee una constante dieléctrica muy baja a lo largo de una extensa gama de frecuencias, así como una elevada resistencia a la ruptura por fatiga y un bajo coeficiente de fricción. A ello hay que añadir un relleno de algodón que mantiene la fortaleza interna del cable y reduce la diafonía. Reflejo del alto grado de refinamiento técnico de los productos IsoTek, el EVO3 Initium incluye también un envoltorio de papel con el fin de asegurar la estructura física del conjunto antes de aplicar una funda de PVC altamente flexible. Asimismo, el nuevo IsoTek está terminado en conectores de cobre libre de iones de oxígeno (OFC) de grado audiófilo.
Características Técnicas:
- Cable de red de altas prestaciones y excepcional relación calidad/precio.
- 3 conductores de cobre OFC de muy alta pureza (99’9999%).
- Diseñado para minimizar interferencias electromagnéticas y de radiofrecuencia.
- Adecuado para todo tipo de componentes de audio y vídeo.
- Dieléctrico de polietileno (PE) reforzado con algodón y papel.
- Capaz de manejar corriente de hasta 16 amperios.
- Diámetro externo de 10 mm.
- Funda externa de PVC.
- Longitud de 1’5 m.
