Características

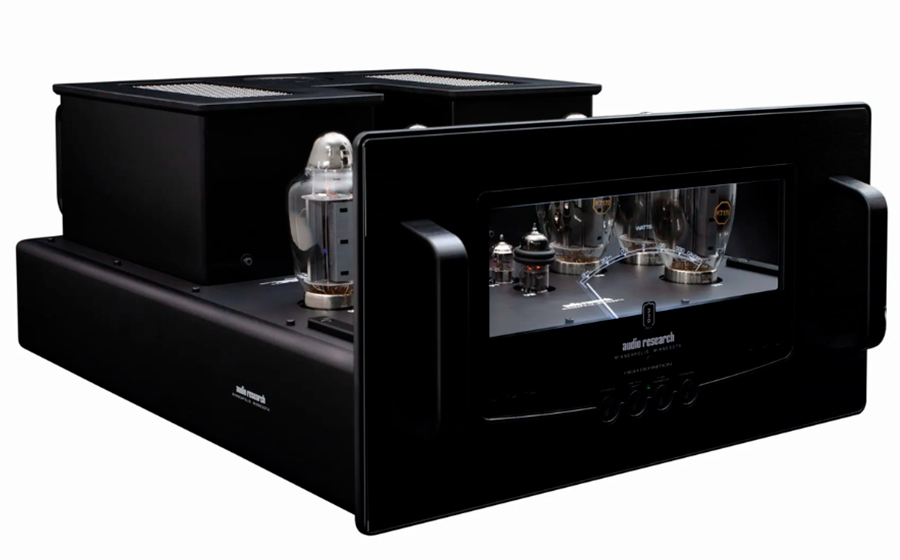

Originalmente se imaginó que el amplificador Reference 320M sería una versión más grande y potente del amplificador Reference 160M, pero resultó ser una amalgama más sofisticada de diseños incorporados en otros amplificadores Reference. Lo que se mostró en 2022 fue un concepto, no un producto. El 330M es una bestia muy diferente, que produce 330 vatios por canal.
El Reference 330M es único y combina nuevas ideas, nuevos diseños y nuevas piezas con los mejores conceptos de otros amplificadores Reference. Toda la ganancia se logra mediante tubos de vacío; Los transistores solo se utilizan para amortiguar la impedancia.
La nueva interfaz toma prestada su arquitectura del 610T, utilizando un tubo ECC83 para ganancia de voltaje. La salida del ECC83 está protegida mediante transistores bipolares especiales que tienen cualidades de tubo. Los buffers bipolares nos permiten maximizar el headroom de la etapa de entrada y preservar las mejores cualidades sonoras del ECC83.
La segunda etapa es el circuito clásico utilizado en el 610T y el 250, con un par diferencial de válvulas 6H30 polarizado con una fuente de corriente DMOS. Las placas 6H30 son arrancadas por la etapa de salida.
Para accionar los tubos de salida, utilizamos nuevos JFET de carburo de silicio (SiC). Estos dispositivos nos permiten polarizar automáticamente cada tubo de salida a una corriente de reposo ideal y también maximizan el espacio libre del controlador y nos ayudan a brindarnos un mejor control del extremo inferior.
Los controladores de salida también son arrancados por la salida, lo que proporciona aún más margen durante grandes oscilaciones de señal.
Los tubos de salida son del nuevo tipo KT170, que tienen un mayor margen de voltaje de placa, corriente máxima del cátodo y disipación de placa. Suenan maravillosos, con gran musicalidad. En un circuito diseñado adecuadamente, el KT170 proporciona un nivel elevado de rendimiento inigualable.
La fuente de alimentación cuenta con regulación de estado sólido para el extremo frontal y regulación de tubo (6H30 y 6550) para las pantallas del tubo de salida y la etapa del controlador. También tiene un filtro Pi que utiliza un estrangulador grande, lo que reduce la ondulación del suministro de la etapa de salida.
El 330M es un amplificador totalmente balanceado, desde la entrada hasta la salida. La operación es Pentodo solo porque ofrece el mayor rendimiento. Los voltajes de pantalla y placa se eligen para lograr la mejor linealidad.
El panel trasero incluye entradas XLR balanceadas y RCA de un solo extremo, derivaciones de salida de 8 Ω y 4 Ω, disparadores de 12 V, control RS-232, horómetro de tubo, IEC de 20 A y ajuste de velocidad del ventilador.
Especificaciones.
Especificaciones Electrónicas.
SALIDA DE POTENCIA.
330 vatios.
VIA DEL TUBO.
Sesgo automático.
GRIFOS DE SALIDA.
4Ω, 8Ω.
CUMPLIMIENTO DEL TUBO.
(6) Salida de potencia KT170.
(1) Entrada ECC83 y (1) 6H30.
(1) Fuente de alimentación 6550 y (1) 6H30.
ENTRADAS.
XLR y de un solo extremo.
CONTROL S.
Disparadores de 12V.
Mando a distancia RS-232.
AHORRO DE ENERGÍA.
Modo de espera.
PESO.
101 libras.
